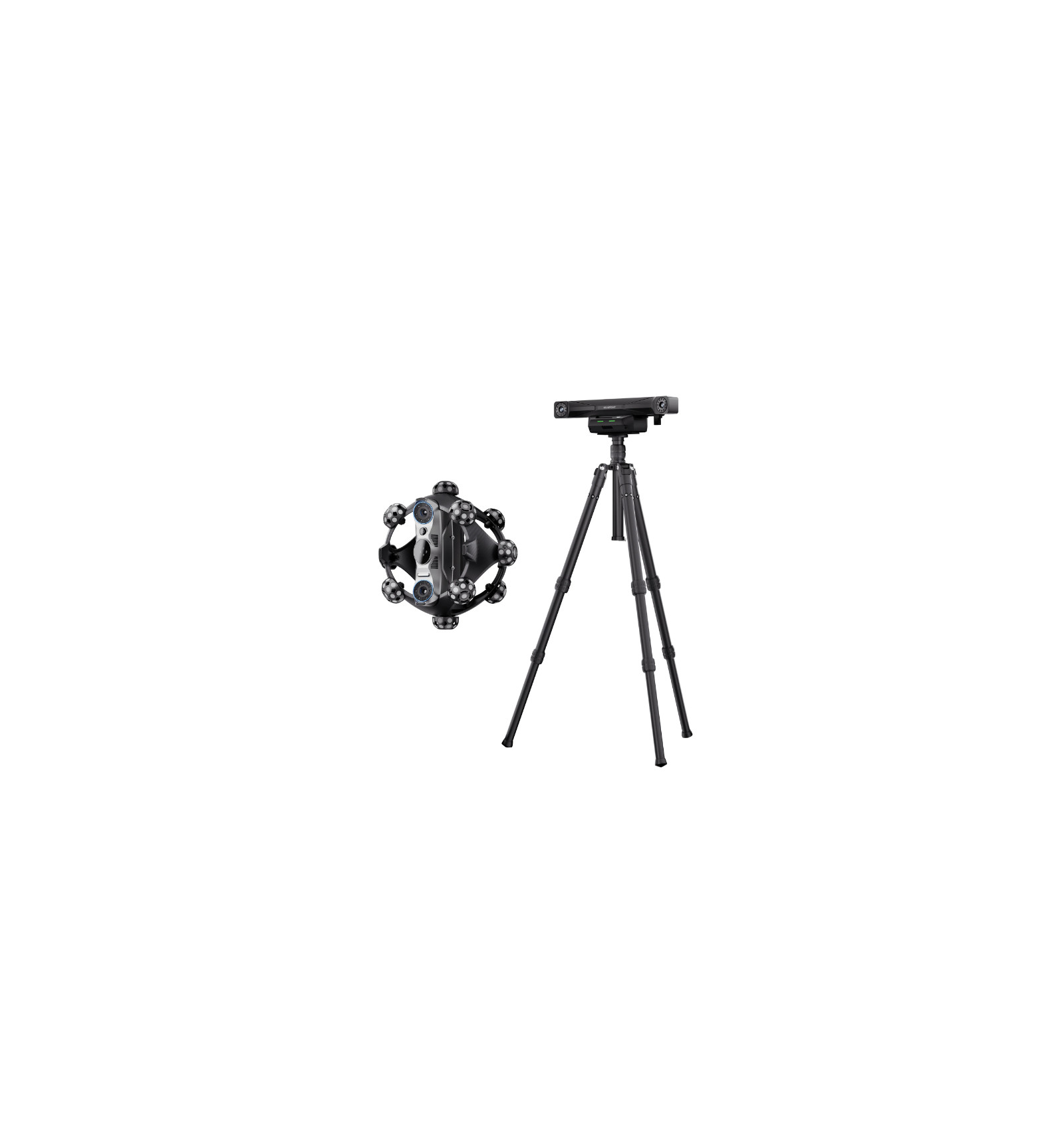

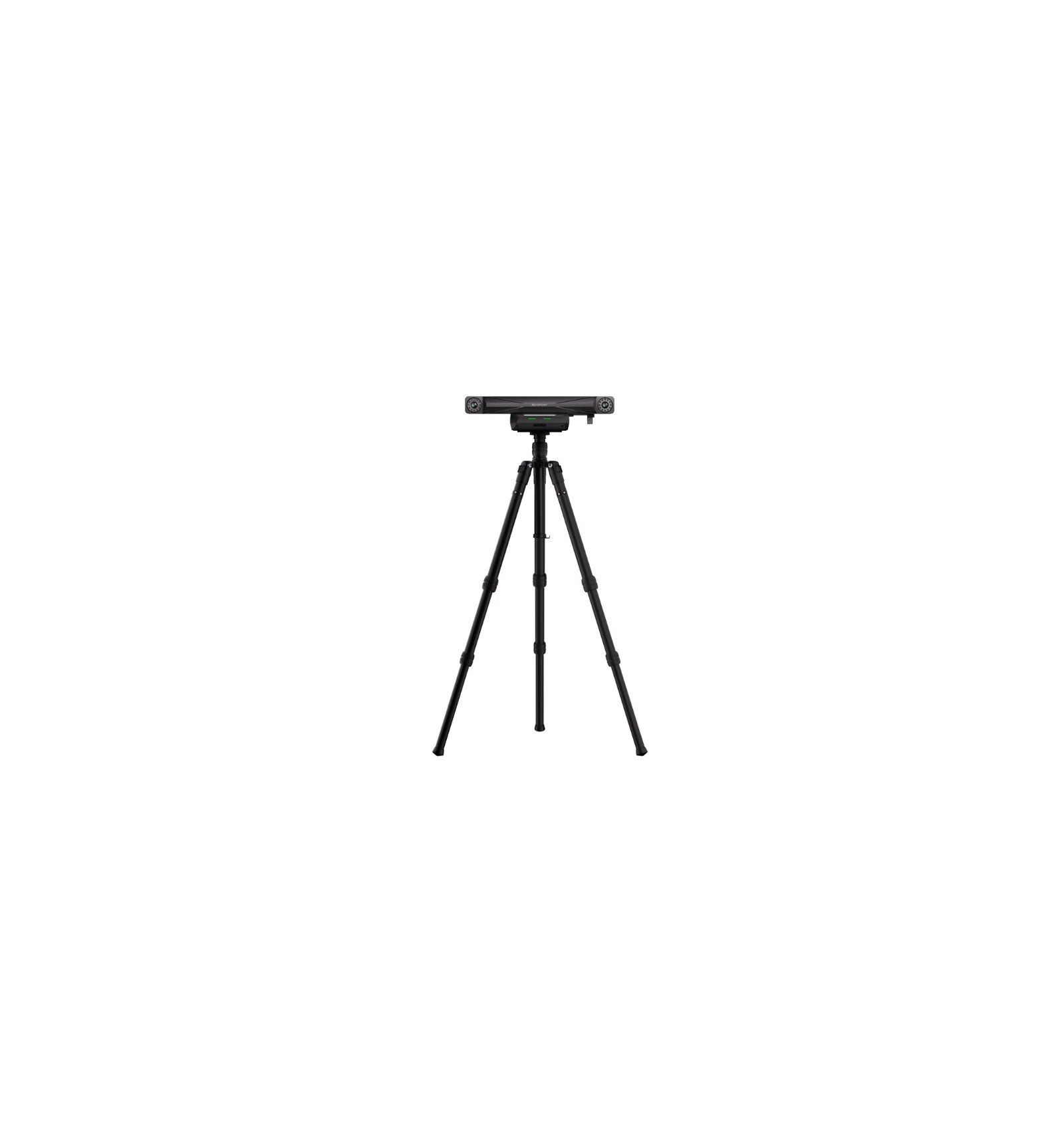

Escáner 3D de seguimiento óptico inalámbrico para digitalizar piezas de 10 mm a 4 m sin marcadores. Ofrece precisión de 0,025 mm + 0,04 mm x L (m) mediante triple fuente láser azul (30 líneas cruzadas, 17 paralelas y línea única). Diseño portátil de fibra de carbono, transmisión Wi-Fi 6, mapeo de textura en color y monitoreo térmico inteligente.
CARACTERÍSTICAS
Seguimiento Óptico Inalámbrico Libre de Marcadores

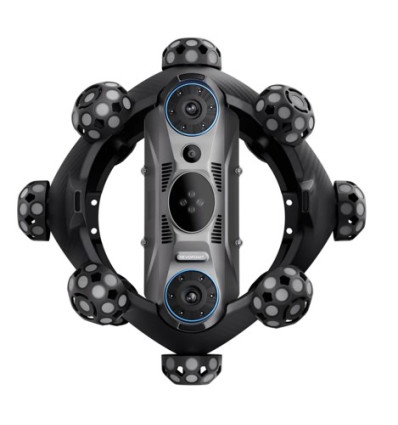

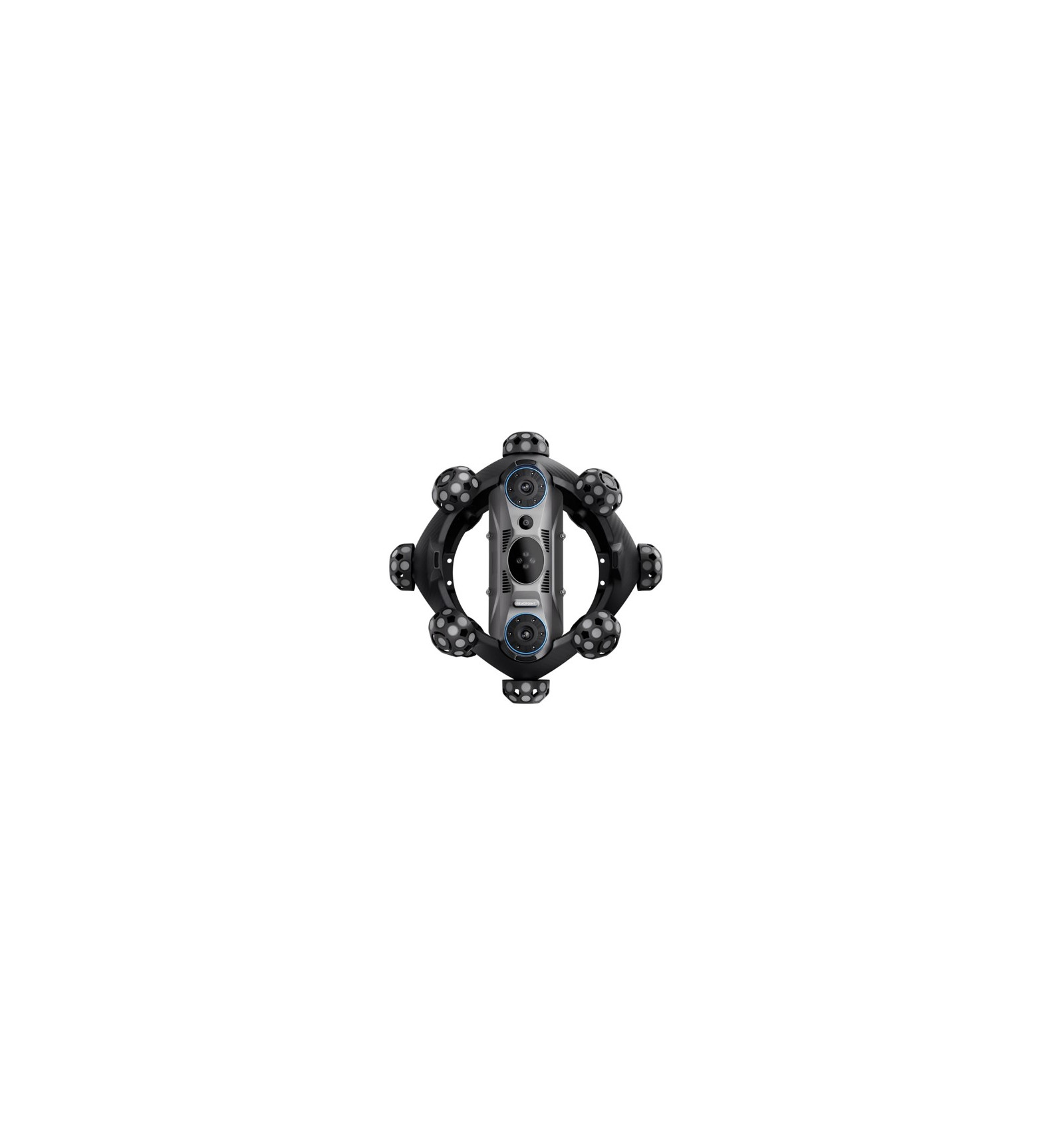

El Revopoint Trackit SR elimina la necesidad de colocar marcadores físicos sobre las piezas. Gracias a su sistema de rastreo óptico en tiempo real y conectividad Wi-Fi 6, permite escanear de manera totalmente libre e inalámbrica con máxima precisión.
Triple Tecnología de Láser Azul
Integra tres modos de captura adaptables a cualquier geometría: • 30 líneas láser cruzadas para captura de alto detalle.
• 17 líneas láser paralelas para rápido escaneo de superficies grandes.
• Línea láser única para penetrar en orificios profundos, grietas y cavidades.
Precisión Metrológica y Estabilidad Térmica
Proporciona una precisión volumétrica de 0,025 mm + 0,04 mm x L (m). Incorpora un sistema de monitoreo de temperatura que ajusta la estabilidad térmica para evitar desviaciones durante jornadas intensas o en exteriores.
Portátil, Resistente y Mapeo de Textura
Construido con un chasis monocasco de fibra de carbono ligero y duradero. Incluye cámara RGB para captura de textura fotorrealista y mapeo en color de alta fidelidad.
INDICACIONES Y APLICACIONES CLAVE
• Control de calidad metrológico, GD&T e inspección de tolerancias en piezas industriales.
• Ingeniería inversa de componentes automotrices, aeroespaciales y moldes.
• Digitalización de superficies oscuras, brillantes o metálicas sin necesidad de espray matificante.
• Escaneo en exteriores o en campo gracias a su diseño inalámbrico y tolerancia a luz ambiental.
RECOMENDACIONES DE USO Y MANTENIMIENTO
-
Calibración: Utilice el panel o la barra de calibración incluida cuando cambie el entorno de trabajo para asegurar el nivel metrológico.
-
Selección del Láser: Aplique el modo de 30 líneas para detalles generales, 17 líneas para componentes grandes y línea única para zonas profundas o complejas.
-
Mantenimiento: Mantenga limpios los lentes de seguimiento óptico utilizando paños de microfibra de grado óptico seco.
ESPECIFICACIONES TÉCNICAS
• Marca: Revopoint
• Modelo: Trackit SR
• Fuente de Luz: Láser Azul (30 líneas cruzadas / 17 paralelas / 1 línea única)
• Precisión Volumétrica: 0,025 mm + 0,04 mm x L (m)
• Precisión por Fotograma: Hasta 0,02 mm
• Tamaño Recomendado del Objeto: 10 mm a 4 metros
• Conectividad: Inalámbrica Wi-Fi 6 / USB
• Material del Chasis: Fibra de carbono monocasco
• Formatos de Exportación: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
| Tecnología | Rastreo Óptico / Triple Láser Azul / Fotogrametría |
| País de Origen | China |
| Altura | 20.5 cm |
| Anchura | 29.5 cm |
| Profundidad | 29.5 cm |
| Peso | 1.2 kg (Escáner) / 2.0 kg (Tracker) |
| Volumen de Trabajo | Rango de trabajo de 10 mm a 4 m (Volumen hasta 11 m³) |
| Voltaje | Batería Recargable / Adaptador DC |
| Fuente de Poder | Batería de litio intercambiable (hasta 2.5 h) / Alimentación continua |
| Sistema Operativo | Windows 10 / 11 (64-bit) |
| Software | Revo Track / Revo Measure / Revo Design |
| Conectividad | Wi-Fi 6, USB Type-C |
| Resolución | Malla de alta densidad (Puntos de fusión hasta 0.05 mm) |
| Precisión | 0.02 mm fotograma | Volumétrica: 0.025 mm + 0.04 mm x L (m) |
| Materiales Soportados | Objetos oscuros, brillantes, metálicos y complejos |
| Formato de Salida | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Tiempo de Escaneo | Hasta 1.500.000 a 2.000.000 puntos/s |
| Densidad del Modelo | Revopoint Trackit SR | Láser Azul 30 Líneas | Inalámbrico |
| Campo de Visón | 320 x 215 mm @ 400 mm (Campo máximo de escáner) |
