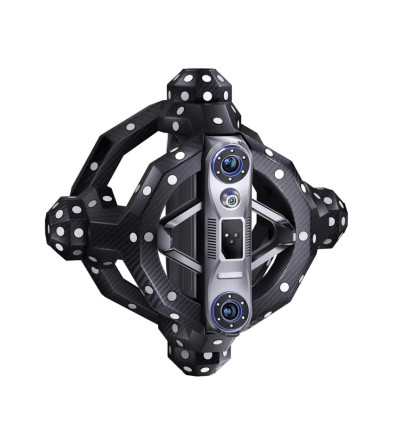

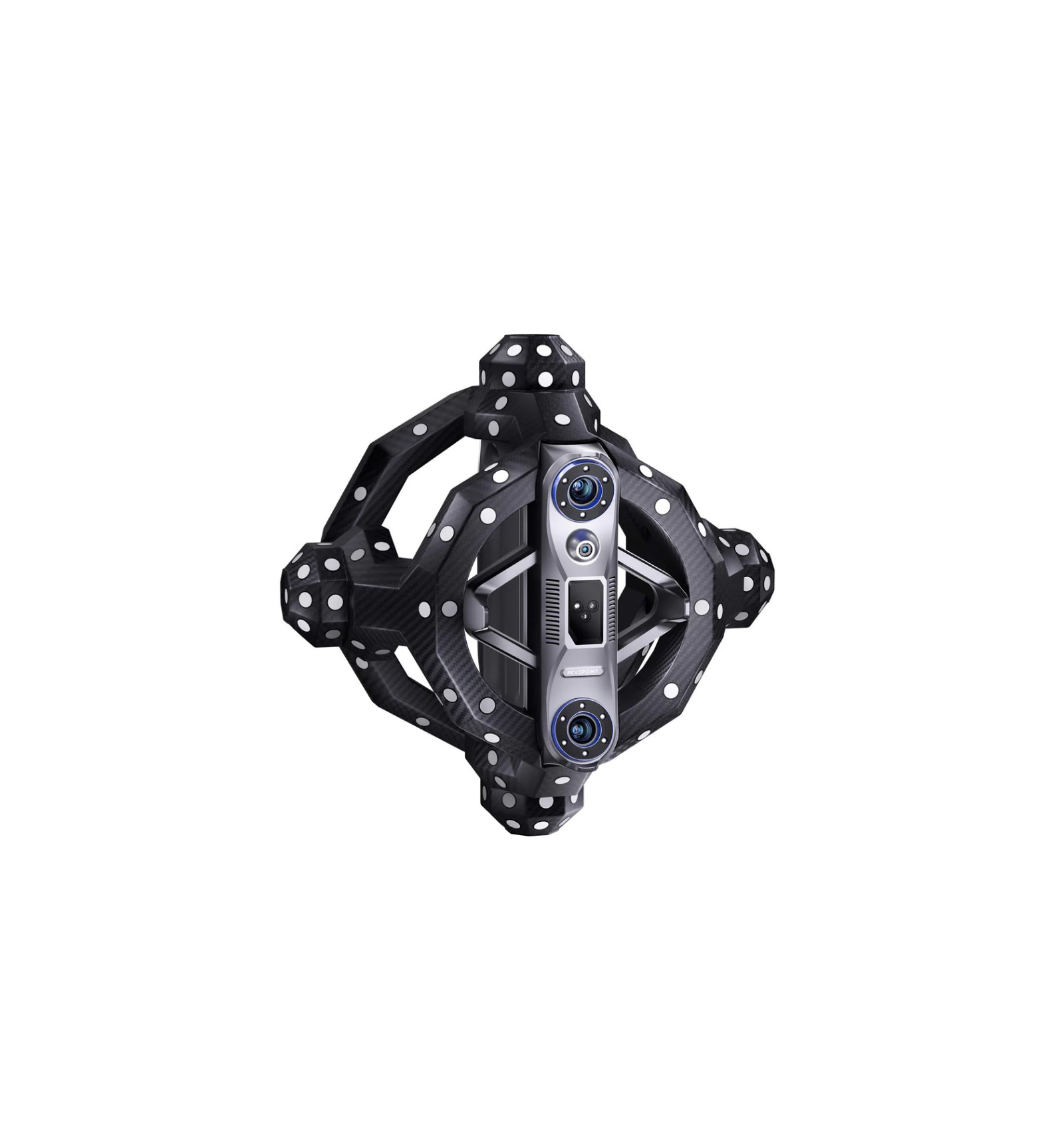

Escáner 3D industrial con seguimiento óptico para digitalización rápida sin marcadores de objetos de 10 mm a 6 m. Cuenta con precisión volumétrica de 0,025 mm + 0,04 mm x L (m), 30 líneas láser cruzadas azules para captura masiva y 1 línea para cavidades profundas. Integra calibración automática por cardán de doble eje, reposicionamiento por salto de base y chasis rígido de fibra de carbono.
CARACTERÍSTICAS
Escaneo de Seguimiento Óptico Sin Marcadores

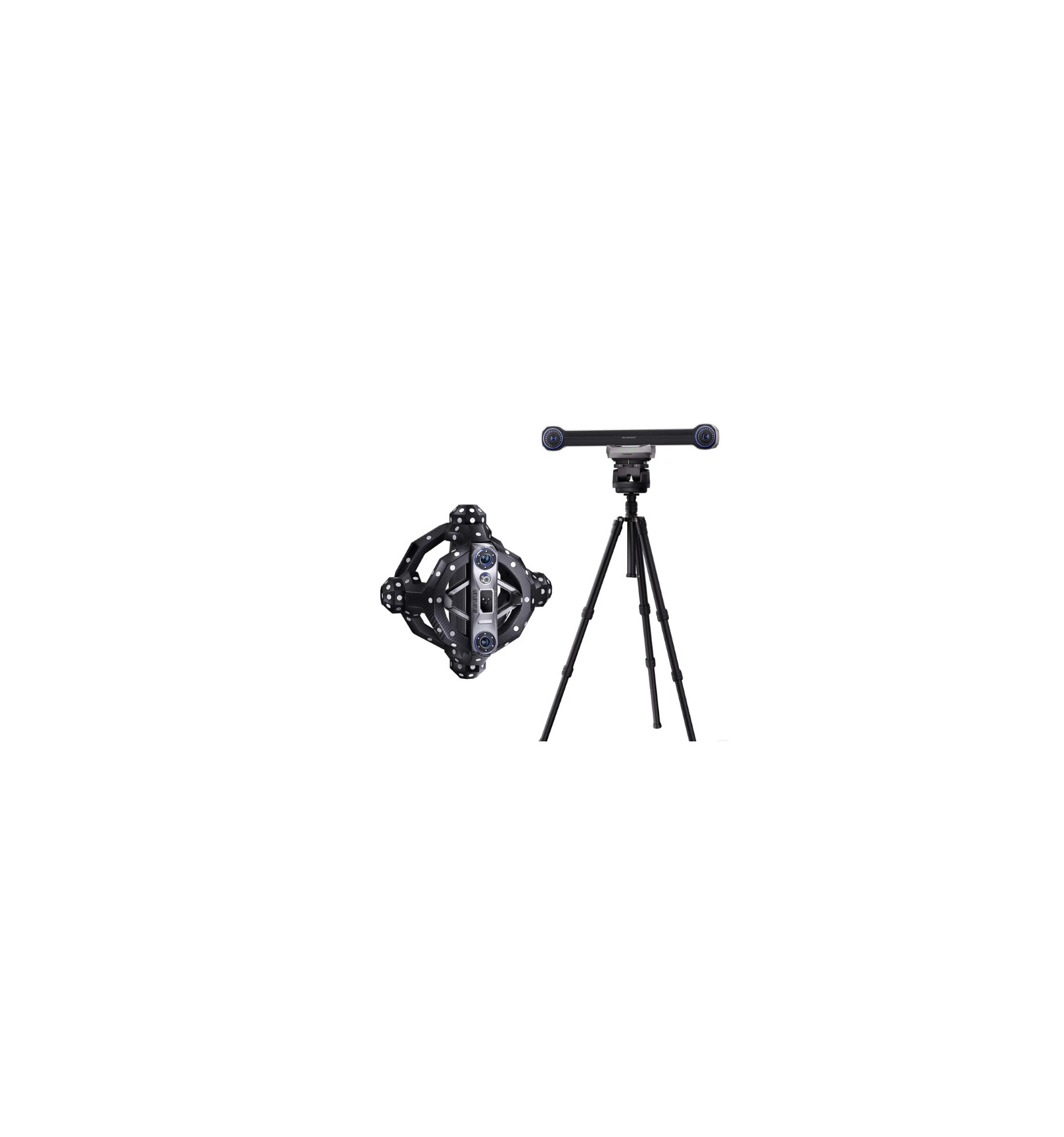

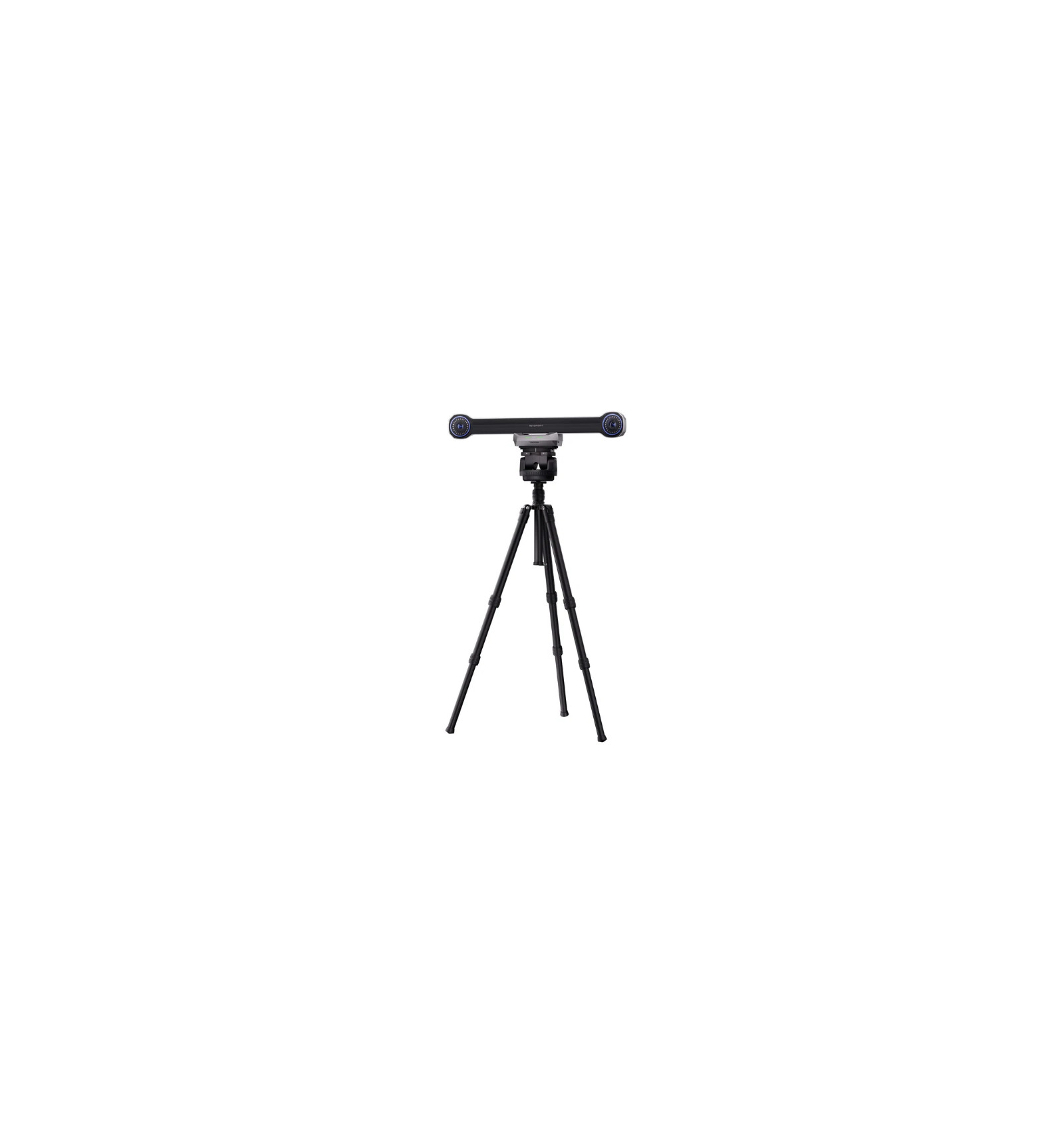

El Revopoint Trackit integra un sistema de rastreo óptico mediante una estación base con doble cámara que sigue la posición del escáner en tiempo real. Elimina el tiempo dedicado a pegar marcadores físicos y aplicar esprays, acelerando significativamente el proceso de digitalización industrial.
Doble Modo de Láser Azul Industrial
Combina dos fuentes de luz láser azul para adaptarse a geometrías complejas:
• 30 líneas cruzadas: Captura rápida de gran área a velocidades de hasta 1.500.000 puntos por segundo, optimizada para superficies oscuras o reflejantes.
• Línea láser única: Permite acceder a cavidades profundas, ranuras angostas y orificios estrechos con alta definición.
Metrología de Gran Formato y Reposicionamiento Fácil
Abarca un volumen de trabajo de objetos desde 10 mm hasta 6 metros. Gracias a su función de reposicionamiento de la estación base (leapfrogging), es posible mover el tracker alrededor de piezas extensas (como vehículos o maquinaria) garantizando un alineamiento impecable.
Calibración Automatizada y Estructura en Fibra de Carbono

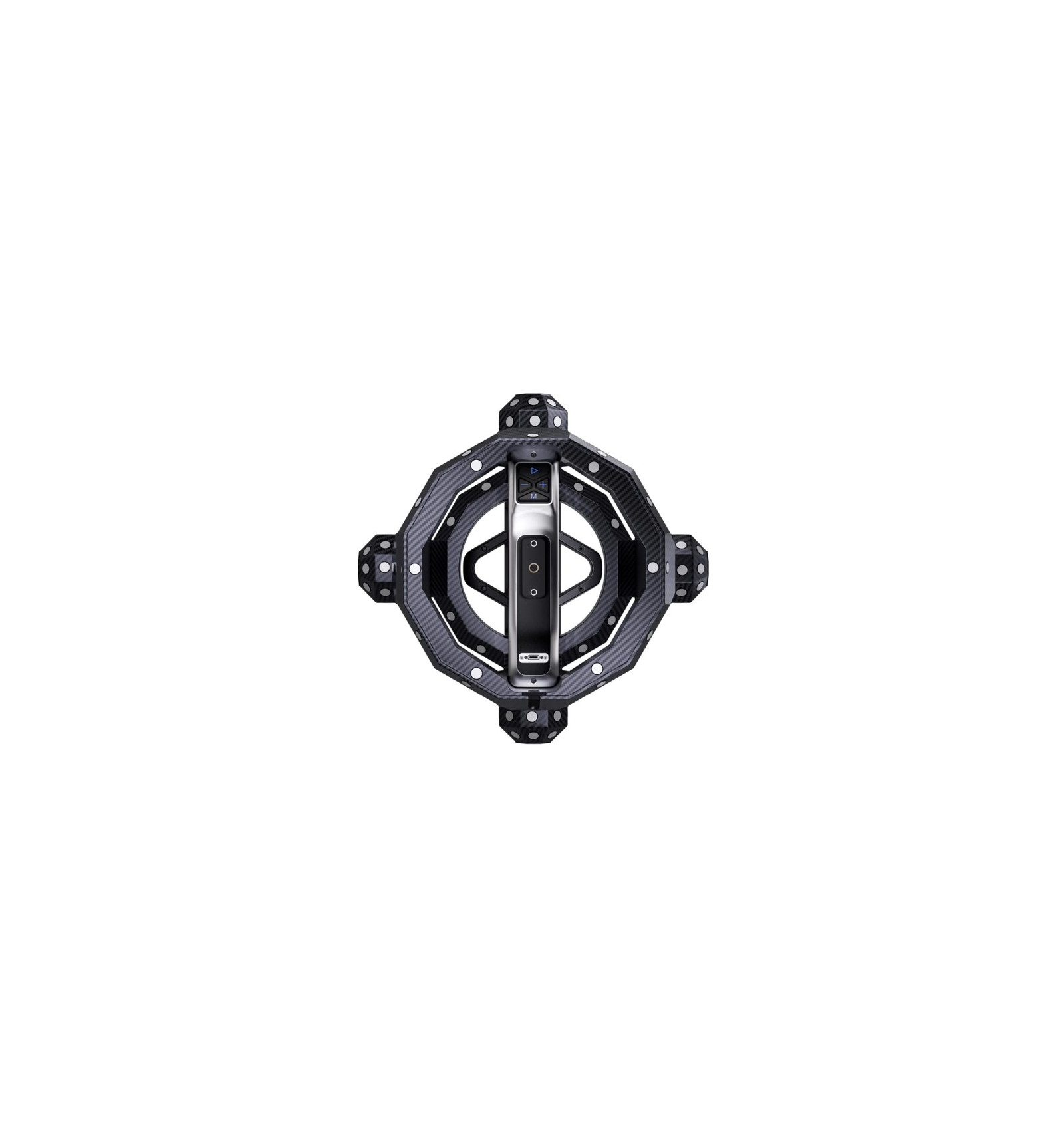

Un sistema de cardán motorizado de doble eje realiza la calibración del sistema de forma totalmente automatizada con presionar un botón. Su chasis monocasco de fibra de carbono garantiza ligereza, alta estabilidad dimensional y resistencia ante variaciones ambientales.
INDICACIONES Y APLICACIONES CLAVE
• Inspección dimensional metrológica, verificación de tolerancias y análisis GD&T.
• Ingeniería inversa en componentes automotrices, aeroespaciales y matricería.
• Digitalización rápida de piezas industriales de volumen mediano a gran escala sin preparación previa.
• Inspección automatizada en líneas de producción o celdas robóticas.
RECOMENDACIONES DE USO Y MANTENIMIENTO
-
Calibración: Ejecute la calibración automática mediante el software Revo Trackit antes de iniciar sesiones de metrología crítica.
-
Posicionamiento: Mantenga la estación de rastreo a una distancia de trabajo entre 1,5 m y 4 m del área de escaneo para conservar el volumen de seguimiento óptimo (11 m³).
-
Mantenimiento: Limpie los lentes de la cámara de seguimiento y del escáner únicamente con paños ópticos de microfibra secos.
ESPECIFICACIONES TÉCNICAS
• Marca: Revopoint
• Modelo: Trackit
• Tecnología: Seguimiento Óptico / Láser Azul
• Precisión Volumétrica: 0,025 mm + 0,04 mm x L (m)
• Precisión por Fotograma: Hasta 0,02 mm
• Fuente de Luz: 30 Líneas Láser Cruzadas + 1 Línea Láser Única
• Rango de Tamaño del Objeto: 10 mm a 6 metros
• Velocidad de Captura: Hasta 1.500.000 puntos/s
• Construcción: Chasis de fibra de carbono monobloque y carcasa de policarbonato
• Formatos de Salida: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
| Tecnología | Rastreo Óptico / Láser Azul Dual (30 Líneas Cruzadas + 1 Línea) |
| País de Origen | China |
| Altura | 20.5 cm (Escáner) / 11.1 cm (Tracker) |
| Anchura | 29.5 cm (Escáner) / 68.6 cm (Tracker) |
| Profundidad | 29.5 cm (Escáner) / 11.5 cm (Tracker) |
| Peso | 1.2 kg (Escáner) / 1.8 kg (Tracker) |
| Volumen de Trabajo | Objetos de 10 mm a 6 m (Volumen de seguimiento hasta 11 m³) |
| Voltaje | 100-240V AC / Adaptador de poder DC |
| Fuente de Poder | Alimentación eléctrica continua |
| Sistema Operativo | Windows 10 / 11 (64-bit) |
| Software | Revo Trackit / Revo Measure / Revo Design |
| Conectividad | USB Type-C / Conexión dedicada de alta velocidad |
| Resolución | Distancia de puntos de hasta 0.05 mm |
| Precisión | 0.02 mm fotograma | Volumétrica: 0.025 mm + 0.04 mm x L (m) |
| Materiales Soportados | Piezas oscuras, metálicas, pulidas y geometrías profundas |
| Formato de Salida | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Tiempo de Escaneo | Hasta 1.500.000 puntos/s (60 FPS) |
| Densidad del Modelo | Revopoint Trackit | Láser Azul 30 Líneas | Rastreo Óptico |
| Campo de Visón | 320 x 215 mm @ 400 mm (Escáner) / Hasta 3260 x 2845 mm (Tracker) |
