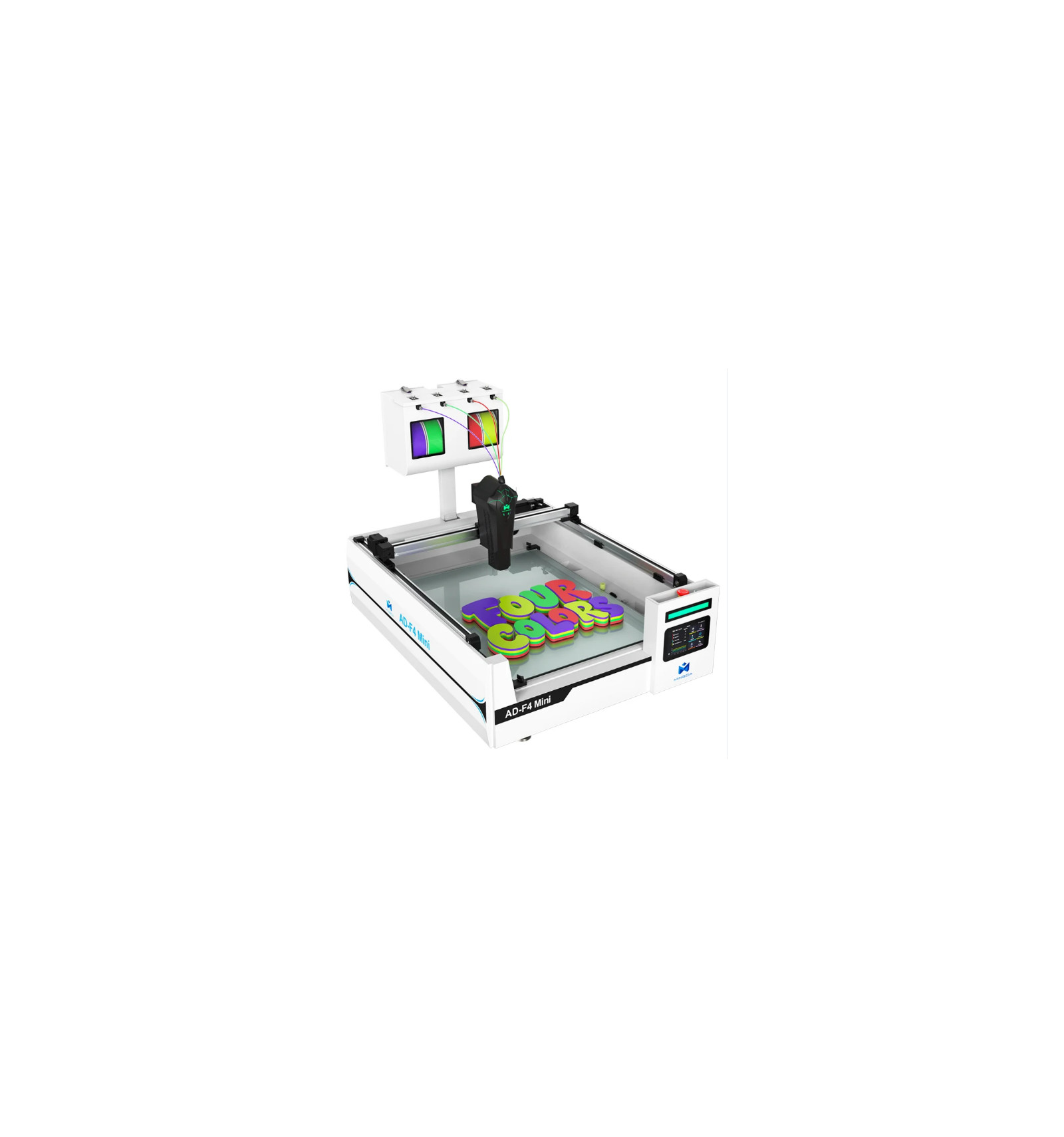

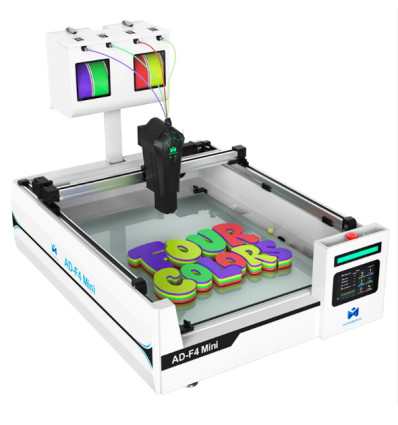

Mingda AD-F4 Mini

CARACTERÍSTICAS

Formato Mediano de 800 x 600 x 100 mm y Arquitectura Klipper con Bucle Cerrado

La Mingda AD-F4 Mini es una solución inteligente de alta velocidad optimizada para la producción acelerada de letras de canal (channel letters), avisos luminosos y elementos de señalética. Impulsada por el firmware Klipper y una placa base MINGDA PI de desarrollo propio, cuenta con motores paso a paso de bucle cerrado (closed-loop stepper motors) que garantizan precisión absoluta a velocidades de hasta 300 mm/s (recomendada 200 mm/s) con aceleraciones de 10,000 mm/s² y un flujo volumétrico de 40 mm³/s.

Sistema Cuatricolor IMS con Cámara de Filamento Sellada

Integra el sistema de alimentación cuatricolor IMS con un hotend 4 en 1 salida (4 in 1 out) que procesa hasta 4 carretes de 1 kg en una cámara de filamento completamente cerrada (Sealed Filament Box), protegiendo filamentos sensibles a la humedad como PETG, PLA y PDS para garantizar impresiones continuas y libres de defectos superficiales.

Detección por Inteligencia Artificial y Ecosistema de Software SignMaker

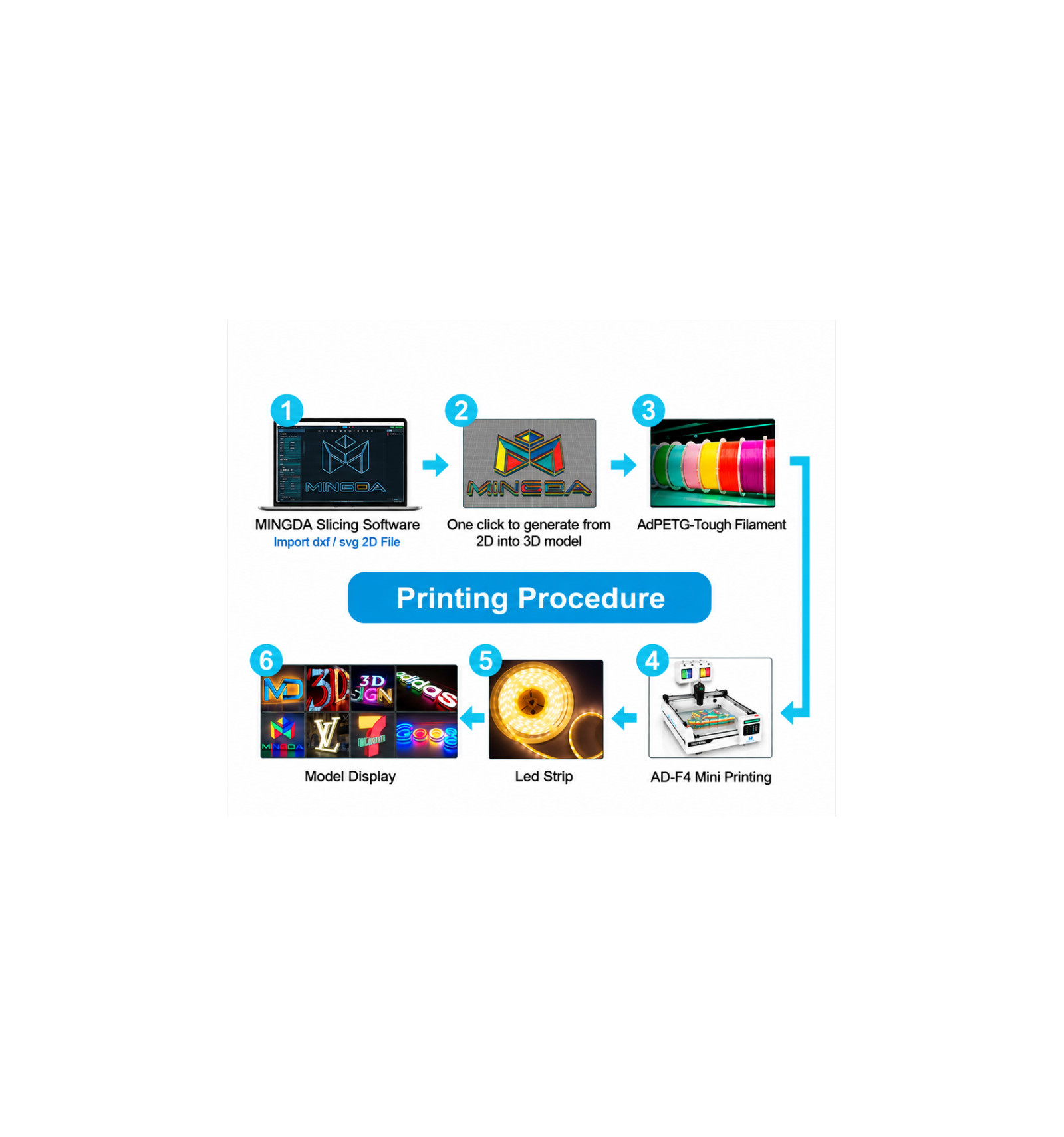

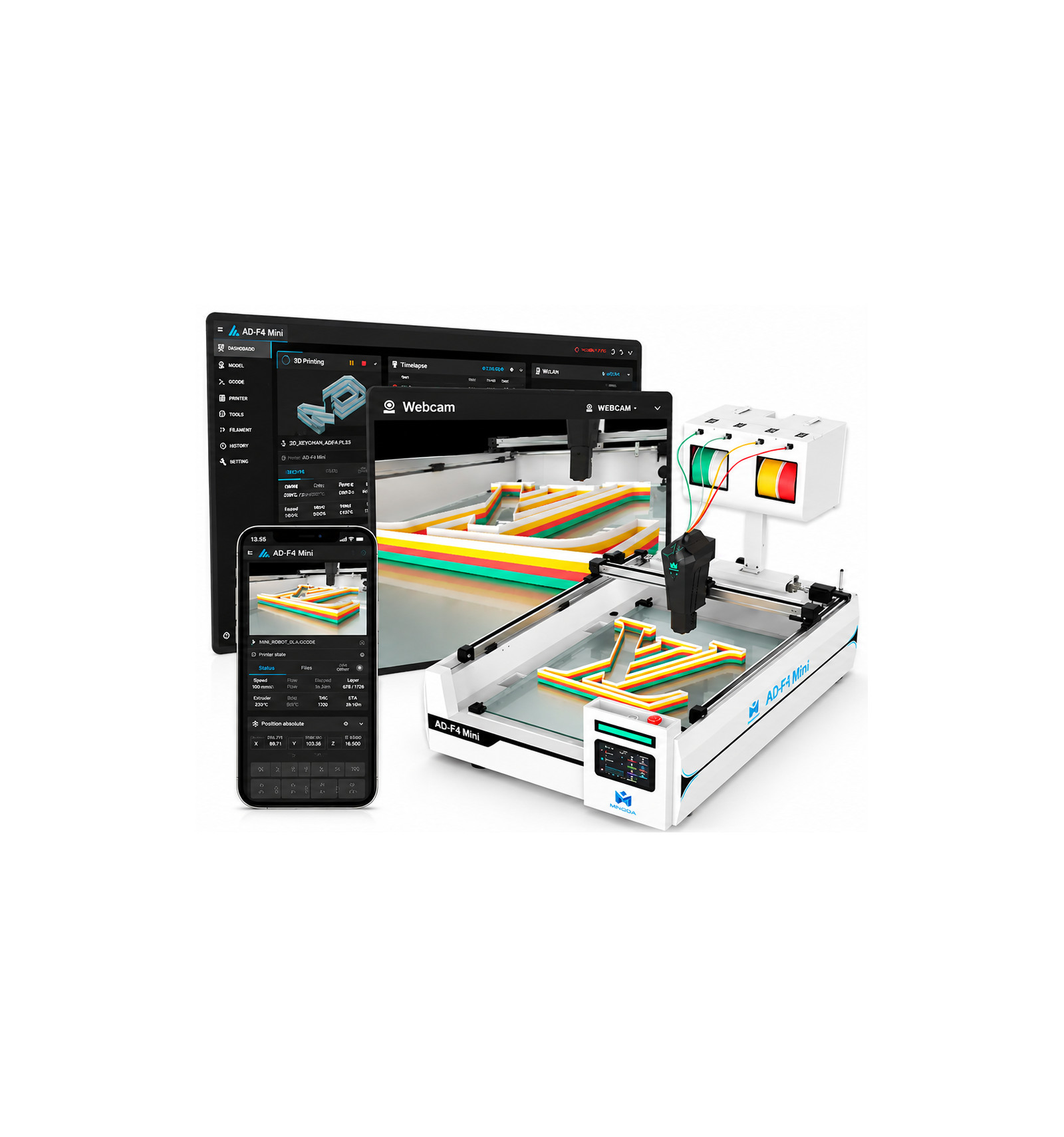

Incorpora una cámara interna con supervisión en tiempo real e Inteligencia Artificial (AI Defect Detection) que identifica cuerpos extraños o fallos de adhesión durante el proceso. Su pantalla táctil HD de 7 pulgadas ofrece una interfaz fluida, mientras que los programas MINGDA Slicer y SignMaker automatizan la conversión de archivos vectoriales 2D (.dxf, .svg) y textos en modelos 3D listos para impresión.

INDICACIONES Y APLICACIONES CLAVE

• Señaletica de Tamaño Medio y Cajas de Luz: Fabricación eficiente de letras corpóreas para avisos comerciales y señalización exterior/interior en formatos de hasta 800 mm.

• Producción Multimaterial e Impresión 4 Colores: Creación de tapas, bordes y caras difusoras de luz combinando hasta 4 colores en un único proceso continuo.

• Procesamiento Directo de Tipografías y Vectores: Conversión rápida de archivos .svg y .dxf a modelos 3D volumétricos con generación de paredes y pestañas automáticas.

RECOMENDACIONES DE USO Y MANTENIMIENTO

1. Uso del Compartimento Sellado de Filamentos: Mantener cerrada la cámara de filamento con desecante fresco para proteger las 4 bobinas durante impresiones de larga duración.

2. Supervisión mediante Detección por IA: Configurar las alertas de la cámara para detener automáticamente la máquina ante la detección de anomalías o desprendimientos en la cama de cristal templado.

3. Mantenimiento de Motores de Bucle Cerrado: Mantener limpias las guías de desplazamiento y verificar periódicamente la tensión de correas para asegurar el rendimiento óptimo de los motores.

ESPECIFICACIONES TÉCNICAS

• Nombre del Producto: Mingda AD-F4 Mini

• Marca / Fabricante: Mingda

• Tecnología de Impresión: FFF / FDM (Moldeo por Deposición Fundida)

• Volumen de Impresión: 800 x 600 x 100 mm

• Dimensiones de la Máquina: 1168 x 888 x 880 mm

• Dimensiones del Empaque: 1270 x 995 x 615 mm

• Velocidad de Impresión: Boquilla 0.4 mm: Máx. 300 mm/s (Recomendada: 200 mm/s) | Boquilla 0.6 mm: Máx. 150 mm/s (Recomendada: 120 mm/s)

• Velocidad de Desplazamiento (Travel Speed): 300 mm/s

• Aceleración Pico: 10,000 mm/s²

• Flujo Volumétrico Máximo: 40 mm³/s

• Sistema de Extrusión: Boquilla 4 en 1 salida (4 in 1 out) con sistema IMS de 4 colores

• Capacidad de Carretes: 4 carretes en cámara sellada (Máximo 1 kg por carrete)

• Diámetro de Filamento: 1.75 mm

• Diámetro de Boquilla: 0.6 mm de fábrica (Opcionales: 0.4 mm y 0.8 mm)

• Espesor de Capa: 0.2 a 0.42 mm

• Temperatura Máxima de Boquilla: 300 °C

• Temperatura Máxima de Cama Caliente: 80 °C

• Plataforma de Impresión: Cristal Templado (Tempered Glass Platform)

• Nivelación: Nivelación automática rápida (Fast Auto Leveling)

• Tipo de Motores: Motores paso a paso de bucle cerrado (Closed-loop Stepper Motors)

• Materiales Soportados: PLA, PETG, PDS, entre otros

• Firmware y Procesamiento: Klipper en plataforma de cómputo MINGDA PI

• Pantalla e Interfaz: Pantalla integrada HD de 7 pulgadas

• Conectividad: Wi-Fi, Ethernet, Disco U (USB Drive)

• Software de Laminado: SignMaker, MINGDA Slicer

• Formatos de Entrada Soportados: .dxf, .svg, .3mf, .stl, .stp, .amf, .obj

• Sistemas Operativos Compatibles: Windows, Mac OS

• Sensores e Inteligencia: Cámara con Detección de Defectos por IA (AI Defect Detection), Sensor de agotamiento de filamento, Autochequeo al encender (Power-On Self-Check), Recuperación ante cortes de energía (Power Loss Recovery)

• Seguridad: Luz de advertencia (Warning Light) y botón de parada de emergencia (Emergency Stop Button)

• Alimentación y Potencia: 220V / Potencia Máxima 2000W

• Certificaciones: CE, FCC
