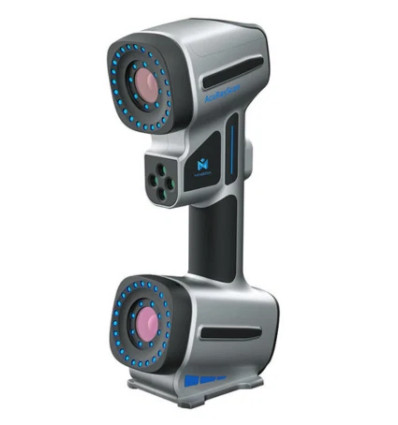

MINGDA AcuRayScan Series

CARACTERÍSTICAS

Precisión de Grado Metrológico e Inteligencia Artificial

La serie MINGDA AcuRayScan (modelos AcuRayScan y AcuRayScan Pro) es un sistema de escaneo 3D portátil de luz azul y grado metrológico, repotenciado con inteligencia artificial para la reconstrucción impecable de bordes, orificios y geometrías complejas. Logra una precisión extrema de hasta 0.020 mm y una resolución de 0.01 mm. Su motor óptico de alta velocidad genera desde 5,400,000 hasta 7,100,000 mediciones por segundo, permitiendo una captura de datos ultra rápida e intuitiva.

Versatilidad de Escaneo y Sistema Fotogramétrico Integrado

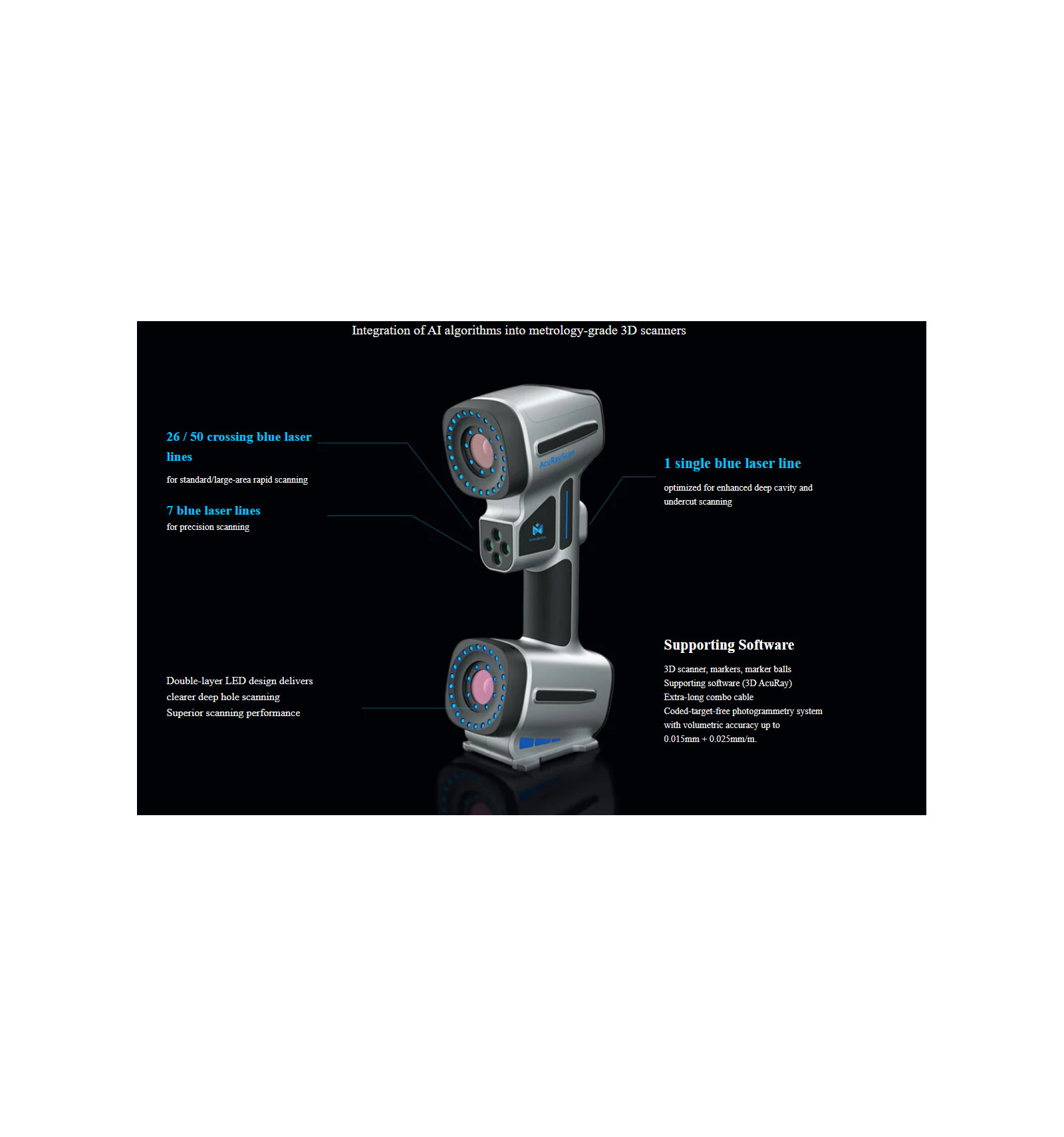

Diseñado para adaptarse a múltiples escenarios industriales, el equipo dispone de 3 modos de escaneo láser azul: 26 o 50 líneas cruzadas para escaneo rápido de áreas estándar o grandes, 7 líneas paralelas de alta definición para detalles finos, y 1 línea láser dedicada a cavidades profundas y socavados (undercuts). Cuenta con un diseño LED de doble capa para orificios profundos y un sistema fotogramétrico sin dianas codificadas que asegura una exactitud volumétrica de hasta 0.015 mm + 0.025 mm/m.

Diseño Ergonómico e Integración en Automatización

Con un chasis compacto, mecanizado y pulido de alta calidad, la carcasa ergonómica reduce la fatiga en jornadas prolongadas. El ecosistema incluye el software metrológico 3D AcuRay All-in-One, el cual permite análisis de holguras y enrases (gap & flush), control de tolerancia, ingeniería inversa y comparativas CAD contra malla. Además, es totalmente integrable con sistemas automatizados de inspección óptica en línea de producción (Auto DET).

INDICACIONES Y APLICACIONES CLAVE

• Control de Calidad e Inspección Metrológica: Inspección dimensional en planta, análisis de deformaciones, estampación, inspección de tolerancias geométricas y generación de reportes de desviación contra modelos CAD.

• Industria Automotriz y Moldes: Verificación de tolerancias de mecanizado, análisis de holgura/enrase (gap & flush), reparación de moldes por desgaste e inspección de piezas fundidas o forjadas.

• Ingeniería Inversa y Gemelos Digitales: Captura dimensional rápida de componentes complejos para rediseño, personalización de vehículos y digitalización 3D de alta fidelidad.

RECOMENDACIONES DE USO Y MANTENIMIENTO

1. Uso de Modos Láser Específicos: Emplear el modo de 26/50 líneas para digitalización general rápida; alternar al modo de 7 líneas para áreas de alta definición geométrica o a la línea individual para zonas con socavados profundos.

2. Ambiente de Operación: Mantener la temperatura de trabajo entre -10 °C y 40 °C para preservar el calibrado metrológico óptimo.

3. Cuidado Óptico: Limpiar los lentes de la cámara Ultra-HD y emisores láser con paños de microfibra de grado óptico y almacenar el cable combo en un radio de curvatura adecuado para evitar desgastes internos.

ESPECIFICACIONES TÉCNICAS

• Nombre del Producto: MINGDA AcuRayScan / AcuRayScan Pro

• Marca / Fabricante: MINGDA

• Tipo de Producto: Escáner 3D portátil metrológico de luz azul enriquecido por IA

• Precisión Máxima: 0.020 mm

• Resolución Máxima: 0.01 mm

• Velocidad de Escaneo: AcuRayScan: 5,400,000 mediciones/s | AcuRayScan Pro: 7,100,000 mediciones/s

• Láser y Modos de Escaneo:

– Modo Alta Velocidad: 26 líneas cruzadas (AcuRayScan) / 50 líneas cruzadas (AcuRayScan Pro)

– Modo Fino: 7 líneas láser azules paralelas

– Modo Orificio Profundo: 1 línea láser azul para cavidades y socavados

• Clasificación Láser: Clase II (Seguro para la vista / Eye-Safe)

• Área Máxima de Escaneo: 650 mm × 550 mm

• Profundidad de Campo: 550 mm | Distancia de Base: 300 mm (200 mm en modo fino)

• Exactitud Volumétrica Estándar: 0.015 mm + 0.035 mm/m

• Exactitud Volumétrica (Fotogrametría): 0.015 mm + 0.025 mm/m (Sistema fotogramétrico sin dianas codificadas)

• Formatos de Salida: .asc, .igs, .txt, .umk, .stl, .ply, .obj, entre otros

• Software Soportado: 3D AcuRay All-in-One Scanning & Inspection Software

• Interfaz y Conectividad: USB 3.0 recomendado (Incluye cable combo de gran longitud)

• Requisitos Mínimos de PC: Windows 10/11 64-bit | Procesador Intel Core i7-13700H o superior | RAM ≥ 32 GB | Gráfica NVIDIA GTX/RTX 4060 (VRAM ≥ 8 GB)
