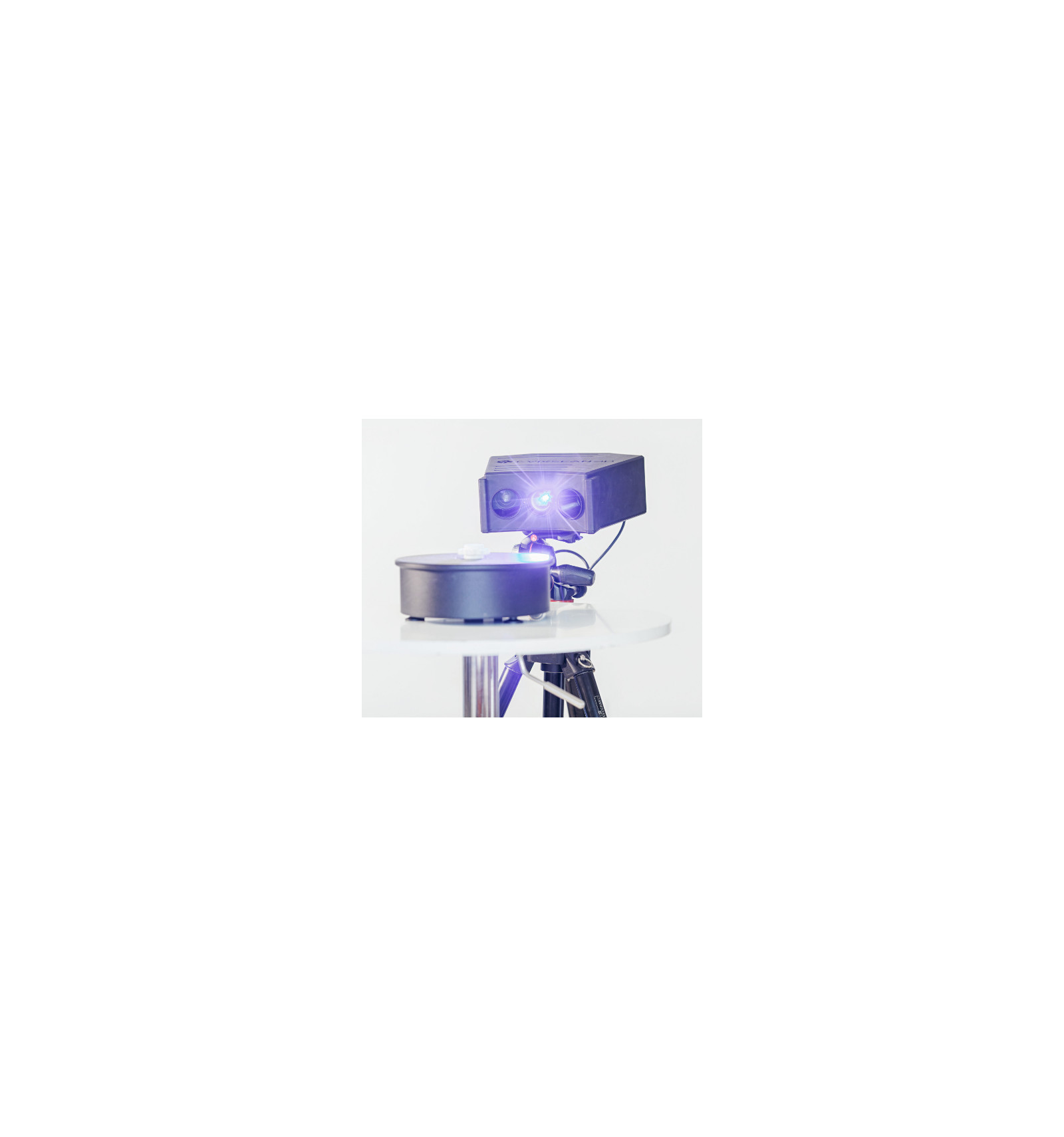

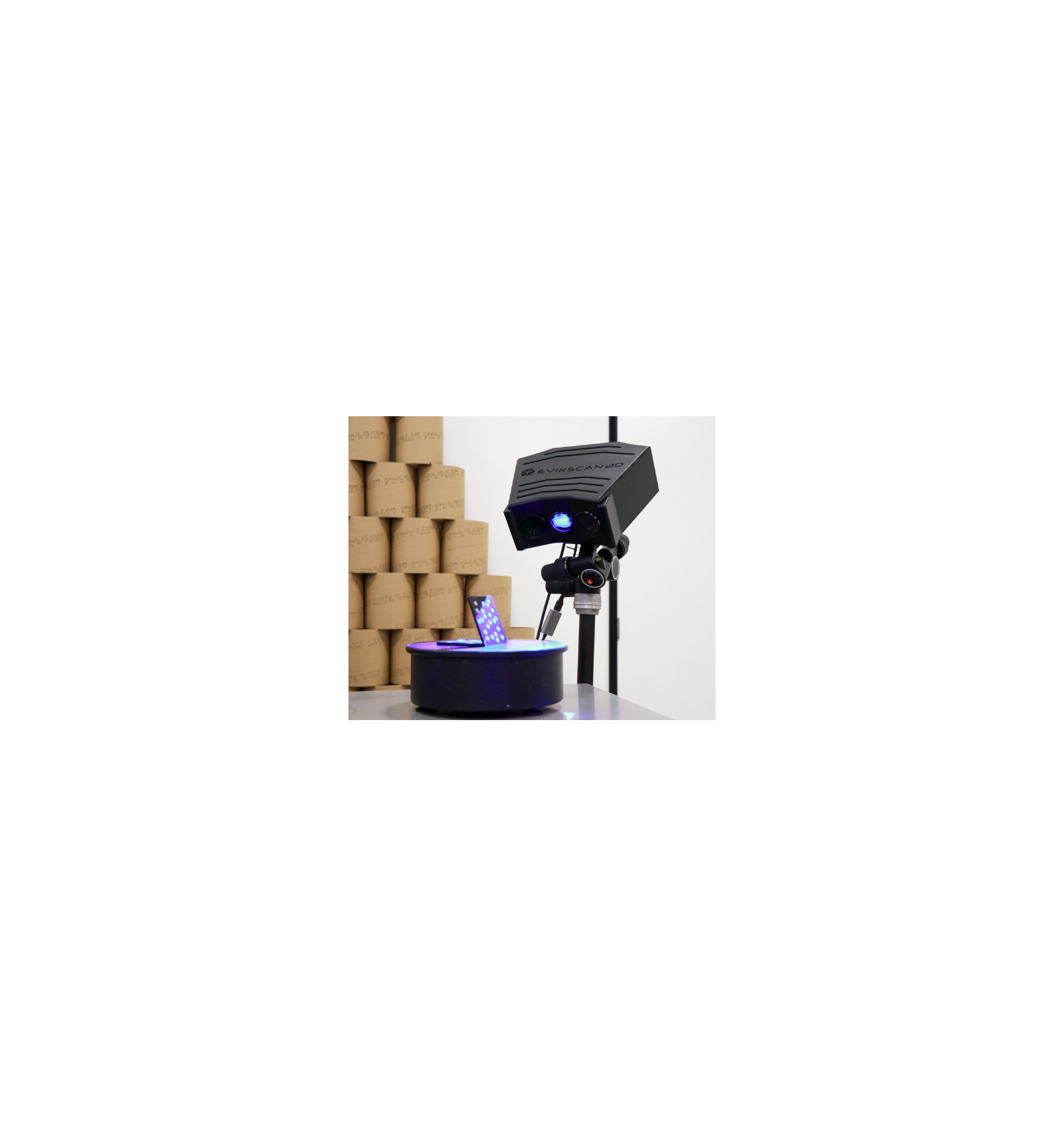

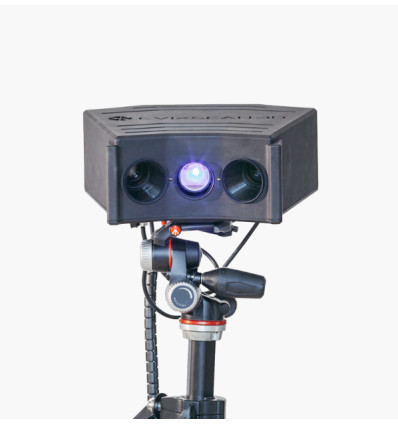

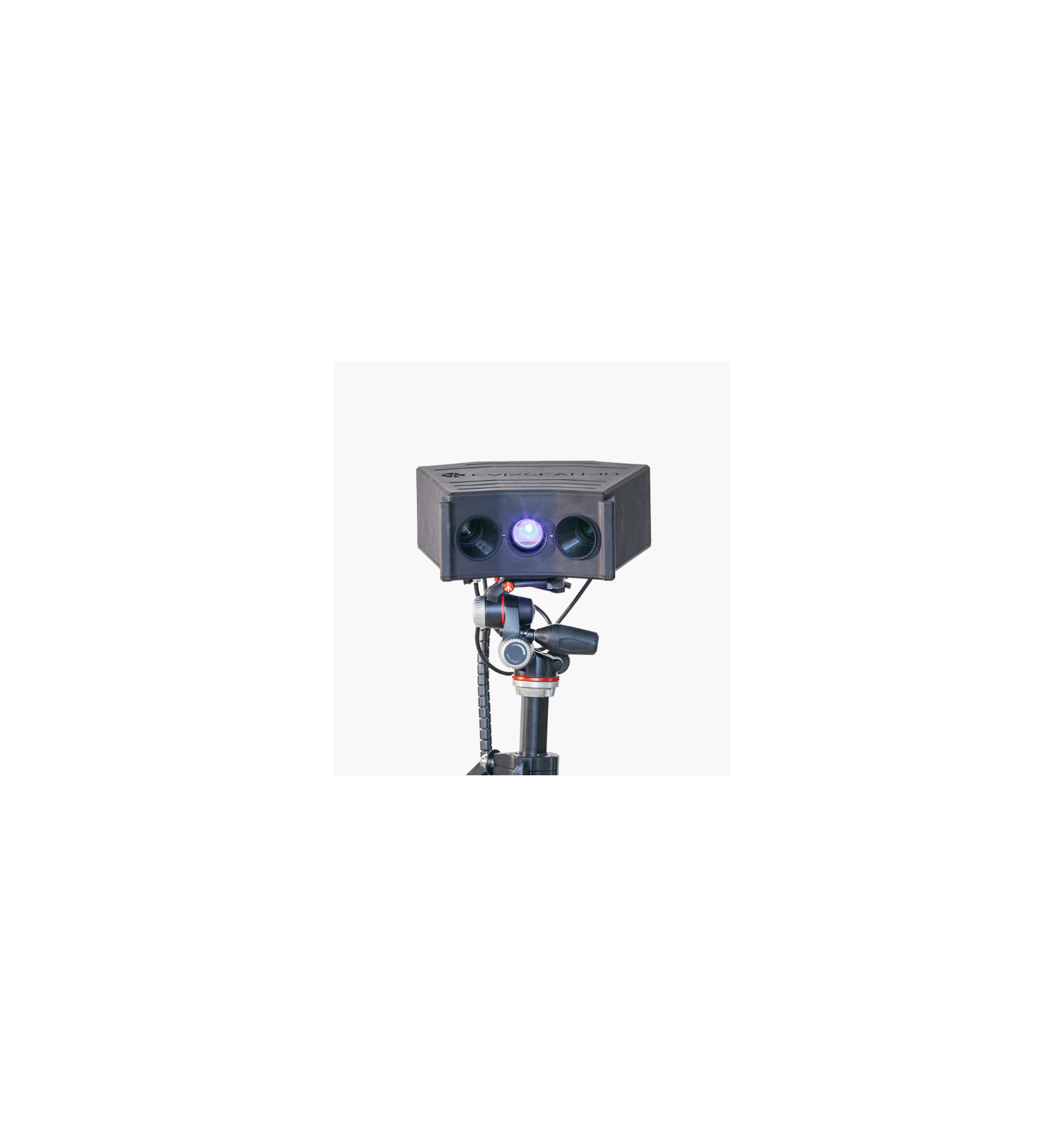

Escáner 3D industrial eviXscan 3D FinePrecision con tecnología Blue LED y cámaras CMOS de alta velocidad (2x 8.9 Mpix). Ofrece máxima precisión metrológica hasta 0,006 mm y resolución de 28 µm en escaneos de 1 segundo. Diseñado para micro-metrología, piezas complejas y superficies oscuras bajo norma VDI/VDE 2634.
CARACTERÍSTICAS
Precisión Metrológica Excepcional para Piezas Intrincadas
Diseñado específicamente para mediciones de altísima precisión en componentes pequeños y detalles geométricos complejos. Ofrece una exactitud de hasta 0,006 mm (6 µm) - 0,007 mm validada bajo el estándar metrológico alemán VDI/VDE 2634 Parte 2.
Sensores CMOS de Alta Velocidad y Resolución de Detalle
Equipado con dos cámaras CMOS de 8.9 Mpix que garantizan una resolución espacial de 28 µm y una densidad de puntos de 1 233 pt/mm², permitiendo capturar bordes afilados y microestructuras con perfecta fidelidad.
Capacidad de Escaneo en Superficies Oscuras y Brillantes
La combinación de la fuente de luz azul Blue LED y la matriz de sensores CMOS de última generación permite escanear eficazmente piezas oscuras, metálicas o altamente pulidas sin perder fidelidad geométrica.
Escaneo Ultra Rápido en 1 Segundo
Acelera el proceso de control de calidad e ingeniería inversa ejecutando la captura completa de la nube de puntos en solo 1 segundo por toma.
Optimizado para Control de Calidad e Ingeniería Inversa
Ideal para inspección dimensional en industrias de precisión como la aviación, automoción, micro-mecanizado, implantes médicos y joyería.
ESPECIFICACIONES TÉCNICAS
Tecnología de escaneo: Luz Estructurada Azul (Blue LED)
Sensores: 2x Cámaras CMOS de 8.9 Mpix Rango / Campo de medición: 120 x 60 x 32 mm
Precisión de escaneo: Hasta 0,006 mm – 0,007 mm (Según VDI/VDE 2634 Parte 2, 4.1 P)
Resolución de punto / Detalle: 28 µm
Densidad de puntos: 1 233 pt/mm²
Tiempo de escaneo por toma: 1 segundo
Formatos de exportación: STL, OBJ, PLY, ASC, BIN
Software incluido: eviXscan 3D Suite
| Tecnología | Luz Estructurada Azul (Blue LED) con Sensores CMOS |
| País de Origen | Polonia |
| Altura | 16.0 cm |
| Anchura | 49.0 cm |
| Profundidad | 22.0 cm |
| Peso | 4.2 kg |
| Volumen de Trabajo | 120 x 60 x 32 mm |
| Voltaje | 100 - 240 V AC / 50-60 Hz |
| Fuente de Poder | Fuente de alimentación externa regulada de grado industrial |
| Peso de objetos soportados | Dependiente de la mesa giratoria o soporte externo utilizado |
| Sistema Operativo | Windows 10 / Windows 11 (64-bit) |
| Software | eviXscan 3D Suite (Licencia de adquisición, alineación y exportación) |
| Conectividad | USB 3.0 / Ethernet de alta velocidad |
| Resolución | Cámaras: 2x 8.9 Mpix (Resolución de detalle de 28 µm) |
| Precisión | Hasta 0.006 mm - 0.007 mm (Según norma VDI/VDE 2634 Parte 2, 4.1 P) |
| Materiales Soportados | Metales, componentes micro-mecanizados, superficies oscuras, joyería y moldes de precisión |
| Formato de Entrada | Objetos físicos para micro-metrología, control de calidad e ingeniería inversa |
| Formato de Salida | STL, OBJ, PLY, ASC, BIN |
| Tiempo de Escaneo | 1 Segundo por toma |
| Densidad del Modelo | 1 233 pt/mm² (Alta densidad de puntos para detalles finos) |
| Campo de Visón | 120 x 60 x 32 mm (Campo de medición optimizado para objetos intrincados) |
eviXscan 3D es una marca perteneciente a la empresa Evatronix SA, enfocada en el desarrollo de equipos de escaneo 3D profesionales de alta definición. Sus escáneres utilizan tecnología de precisión óptica mediante luz estructurada (luz azul y blanca), lo que permite capturar geometrías complejas y detalles de alta resolución con tolerancias de precisión industrial.
Sus soluciones están optimizadas para aplicaciones como:
Control de calidad e inspección metrológica: Comparación de piezas físicas contra modelos CAD para detección de desviaciones.
Ingeniería inversa: Captura exacta de piezas complejas o descontinuadas para generar modelos CAD 3D reproducibles.
Prototipado rápido y fabricación aditiva: Creación de modelos digitales listos para impresión 3D o mecanizado CNC.
Automatización industrial: Integración de sistemas de escaneo 3D en líneas de producción automatizadas.
