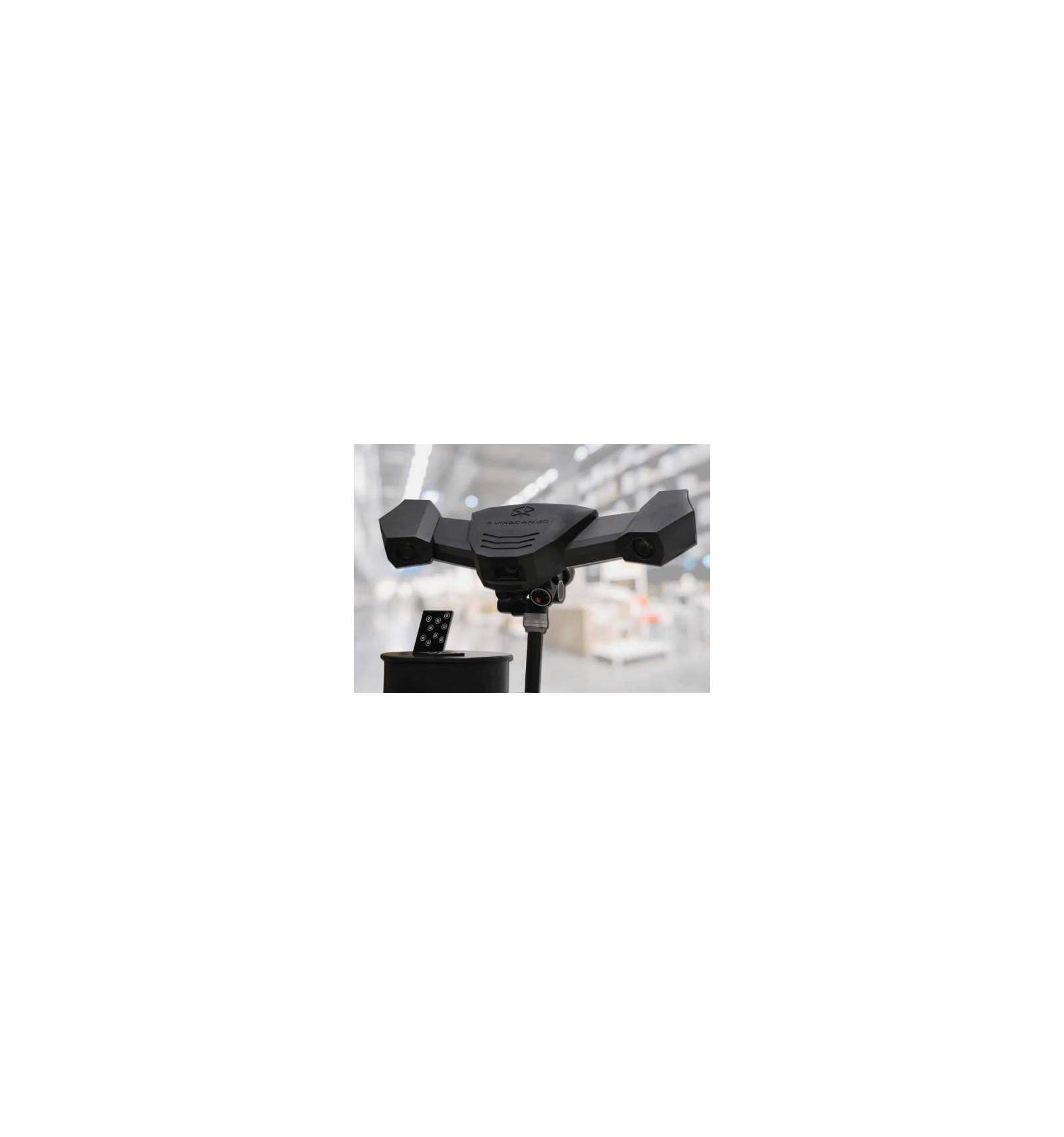

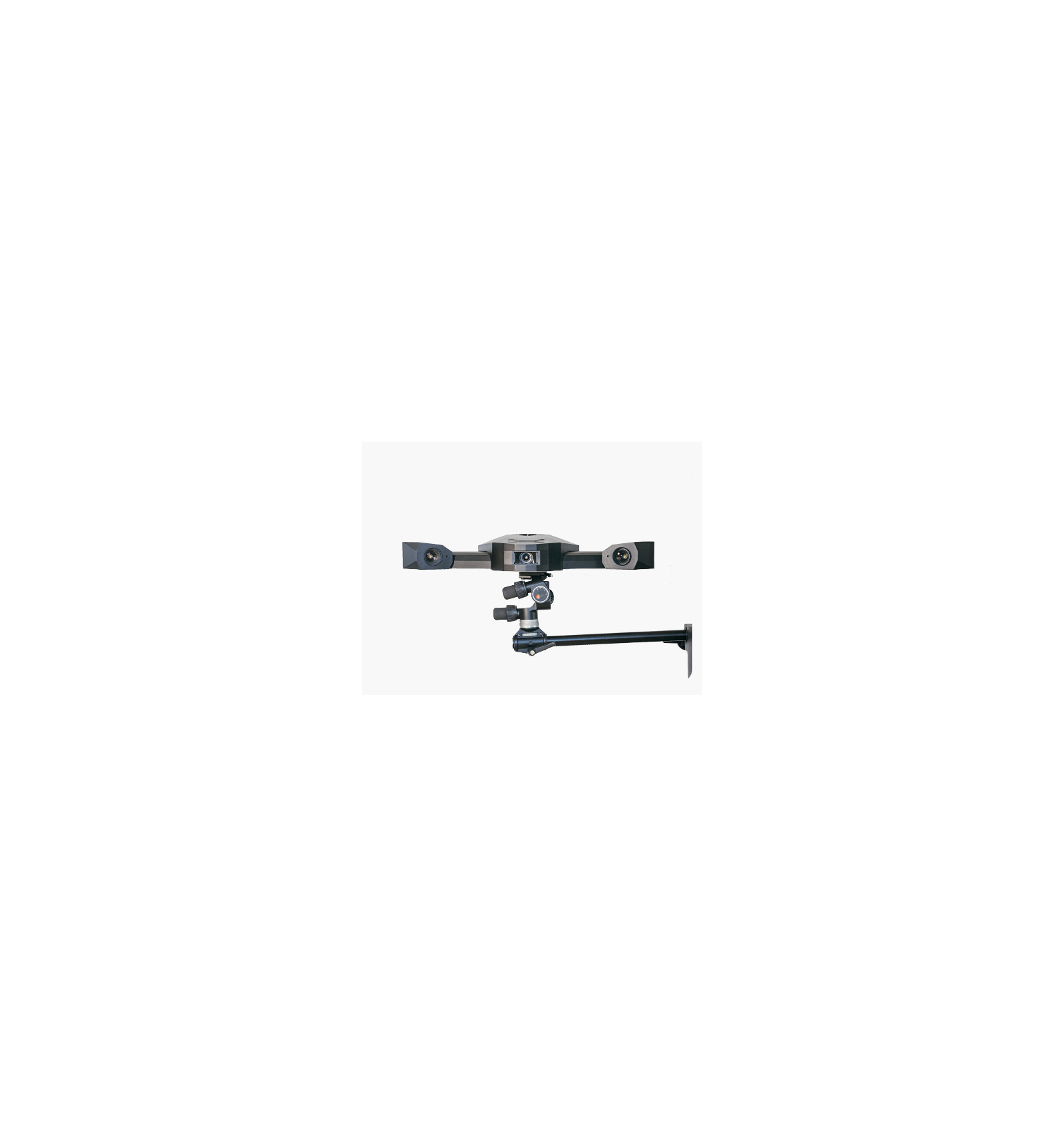

Escáner 3D industrial eviXscan 3D WideRange 65 diseñado para control de calidad de objetos de gran tamaño (300 mm a 1200 mm). Cuenta con cámaras de 8.9 Mpix, densidad de 54 pt/mm² y precisión de 0.03 mm bajo VDI/VDE 2634. Incluye software eviXscan 3D Suite con 1 año de mantenimiento. Ideal para metrología avanzada.
CARACTERÍSTICAS
Especializado en Piezas y Estructuras de Gran Volumen
Diseñado específicamente para el control de calidad riguroso y la inspección metrológica de objetos de gran escala, optimizado para componentes con dimensiones comprendidas entre 300 mm y 1200 mm.
Resolución y Densidad de Puntos Excepcional
Equipado con dos cámaras de alta resolución de 8.9 Mpix que ofrecen una densidad de puntos de 54 pt/mm², asegurando una representación detallada e idónea de rasgos geométricos en áreas de escaneo extensas.
Precisión Metrológica Certificada VDI/VDE 2634
Alcanza una exactitud de escaneo de 0.03 mm (30 µm) cumpliendo con los estándares de la norma alemana VDI/VDE 2634 Parte 2, respondiendo a las exigencias técnicas de la metrología industrial.
Rápida Adquisición de Datos e Integración Fluida
Combina alta velocidad de captura con una integración rápida en entornos de producción, talleres de ingeniería, laboratorios de metrología y líneas de inspección.
Licencia de Software y Mantenimiento
Incluidos Incluye una licencia gratuita del software profesional eviXscan 3D Suite con 1 año de mantenimiento cubierto para asegurar actualizaciones y soporte técnico continuo.
ESPECIFICACIONES TÉCNICAS

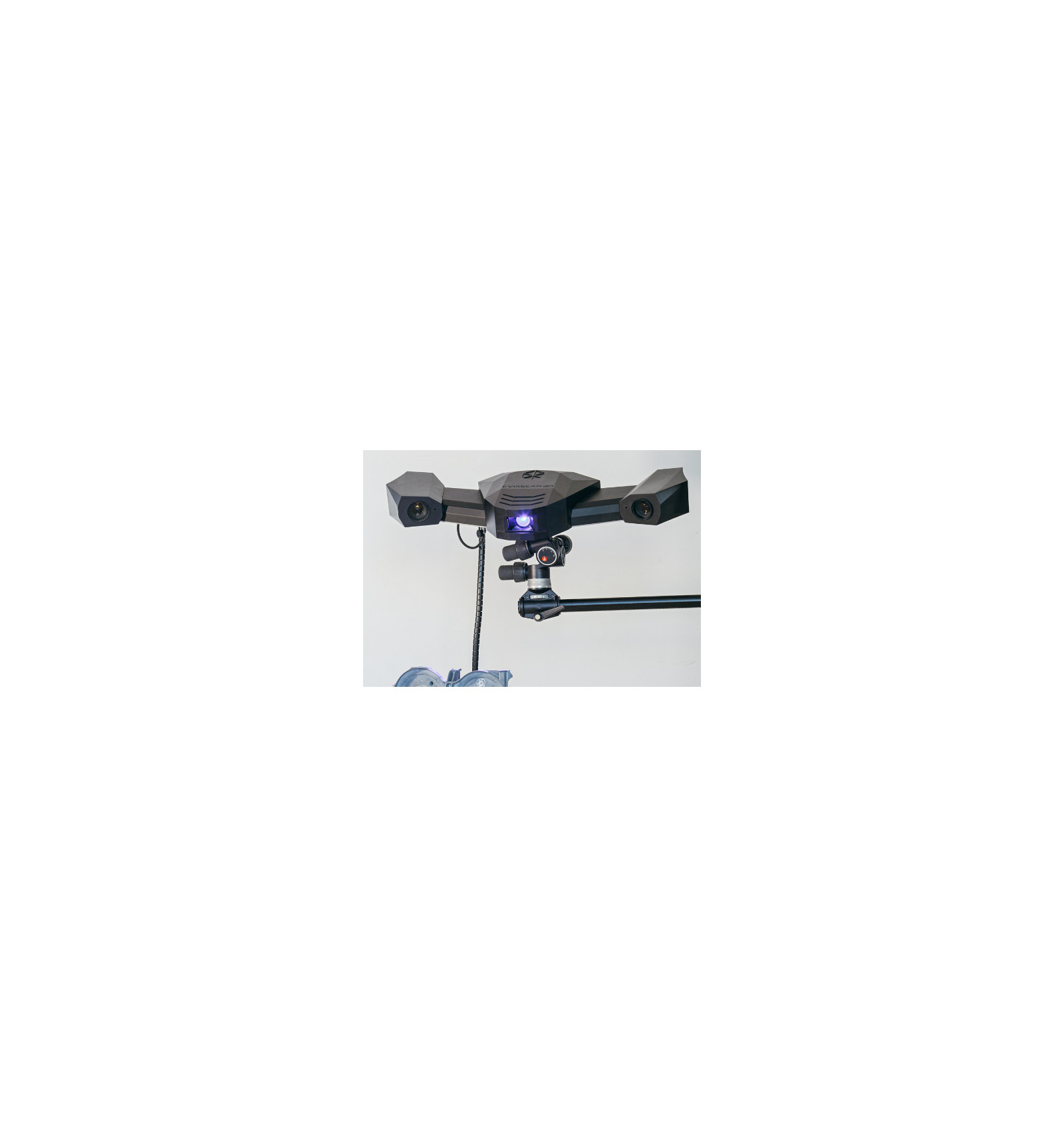

Tecnología de escaneo: Luz Estructurada Azul (Blue LED)
Sensores ópticos: 2x Cámaras de 8.9 Mpix
Rango de tamaño de objeto recomendado: 300 mm a 1200 mm
Precisión de escaneo: Hasta 0.03 mm (30 µm) según norma VDI/VDE 2634 Parte 2
Densidad de puntos: 54 pt/mm²
Formatos de exportación: STL, OBJ, PLY, ASC, BIN
Software incluido: Licencia de eviXscan 3D Suite + 1 año de mantenimiento
| Tecnología | Luz Estructurada Azul (Blue LED) con Doble Cámara de Alta Resolución |
| País de Origen | Polonia |
| Altura | 16.0 cm |
| Anchura | 49.0 cm |
| Profundidad | 22.0 cm |
| Peso | 4.5 kg |
| Volumen de Trabajo | Objetos de 300 mm a 1200 mm (Área de escaneo optimizada para piezas de gran tamaño) |
| Voltaje | 100 - 240 V AC / 50-60 Hz |
| Fuente de Poder | Fuente de alimentación externa regulada de grado industrial |
| Peso de objetos soportados | Dependiente de la estructura, mesa giratoria o trípode utilizado |
| Sistema Operativo | Windows 10 / Windows 11 (64-bit) |
| Software | eviXscan 3D Suite (Licencia gratuita incluida con 1 año de mantenimiento) |
| Conectividad | USB 3.0 / Ethernet de alta velocidad |
| Resolución | Cámaras: 2x 8.9 Mpix (Densidad de puntos: 54 pt/mm²) |
| Precisión | Hasta 0.030 mm (30 µm) según norma metrológica VDI/VDE 2634 Parte 2 |
| Materiales Soportados | Metales, plásticos, resinas, estampados, estructuras fundidas y componentes automotrices/aeroespaciales |
| Formato de Entrada | Objetos físicos para control de calidad de gran escala, metrología e ingeniería inversa |
| Formato de Salida | STL, OBJ, PLY, ASC, BIN |
| Tiempo de Escaneo | Captura rápida de datos para superficies extendidas |
| Densidad del Modelo | 54 pt/mm² (Excelente resolución de detalle en piezas de grandes dimensiones) |
| Campo de Visón | Diseñado para objetos entre 300 mm y 1200 mm (Wide Range) |
eviXscan 3D es una marca perteneciente a la empresa Evatronix SA, enfocada en el desarrollo de equipos de escaneo 3D profesionales de alta definición. Sus escáneres utilizan tecnología de precisión óptica mediante luz estructurada (luz azul y blanca), lo que permite capturar geometrías complejas y detalles de alta resolución con tolerancias de precisión industrial.
Sus soluciones están optimizadas para aplicaciones como:
Control de calidad e inspección metrológica: Comparación de piezas físicas contra modelos CAD para detección de desviaciones.
Ingeniería inversa: Captura exacta de piezas complejas o descontinuadas para generar modelos CAD 3D reproducibles.
Prototipado rápido y fabricación aditiva: Creación de modelos digitales listos para impresión 3D o mecanizado CNC.
Automatización industrial: Integración de sistemas de escaneo 3D en líneas de producción automatizadas.
