PolyWorks|Inspector™ es la plataforma de metrología 3D universal para dispositivos de medición con y sin contacto. Permite la inspección dimensional rápida de componentes, análisis GD&T bajo normas ASME e ISO, mapas cromáticos de desviación y automatización con la arquitectura paramétrica e históricamente trazable más potente del mercado industrial.
CARACTERÍSTICAS
Plataforma Universal de Medición 3D y Compatibilidad Multidispositivo
PolyWorks|Inspector™ simplifica la metrología industrial al unificar la adquisición de datos y la inspección en una sola interfaz universal. Es totalmente compatible con una amplísima gama de equipos, incluyendo brazos de palpadura y escaneo, dispositivos manuales, sistemas de fotogrametría, laser tracers y máquinas de medición por coordenadas (CMM) manuales o CNC. Permite gestionar múltiples sistemas de coordenadas y escáneres 3D dentro de un único proyecto.
Arquitectura Paramétrica y Trazabilidad Total
El software registra automáticamente las intenciones del operador y mantiene un árbol paramétrico continuo. Cualquier modificación realizada en el modelo CAD, en las alineaciones o en las tolerancias de un objeto se refleja y actualiza en tiempo real de forma automática en todas las mediciones asociadas y en los reportes finales, garantizando resultados consistentes y auditables.

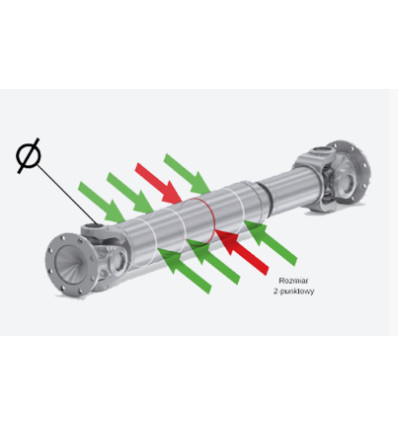

Análisis GD&T Avanzado y Control Estadístico de Procesos (SPC)

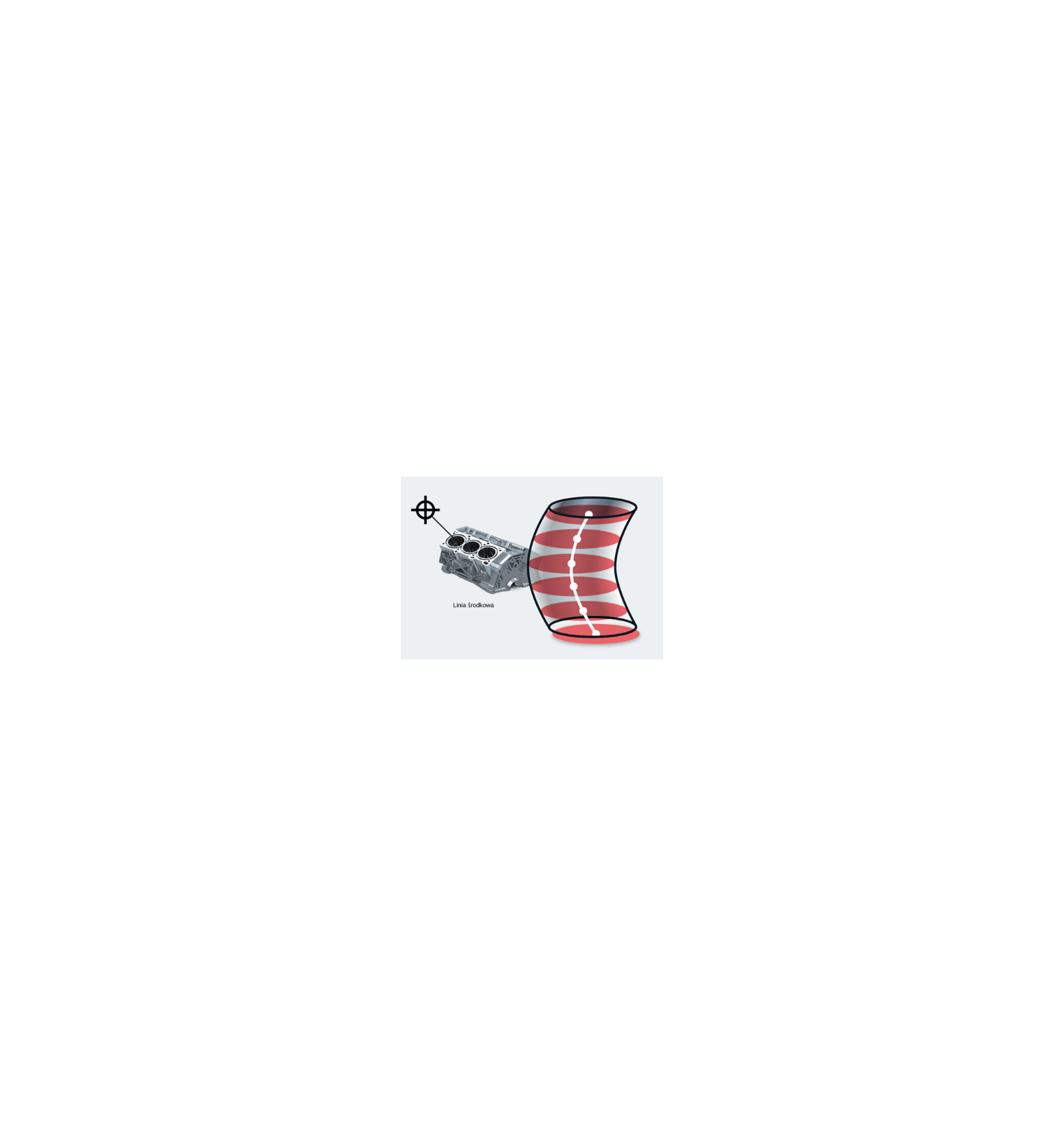

Soporta un análisis completo de Tolerancias Geométricas y Dimensionales (GD&T) en estricto cumplimiento con las normas internacionales ASME e ISO. Permite la definición de marcos de referencia dimensionales complejos, arreglos de elementos base y zonas de tolerancia avanzadas. Incluye herramientas integradas de Control Estadístico de Procesos (SPC) para monitorear y optimizar líneas de producción.
INDICACIONES Y APLICACIONES CLAVE

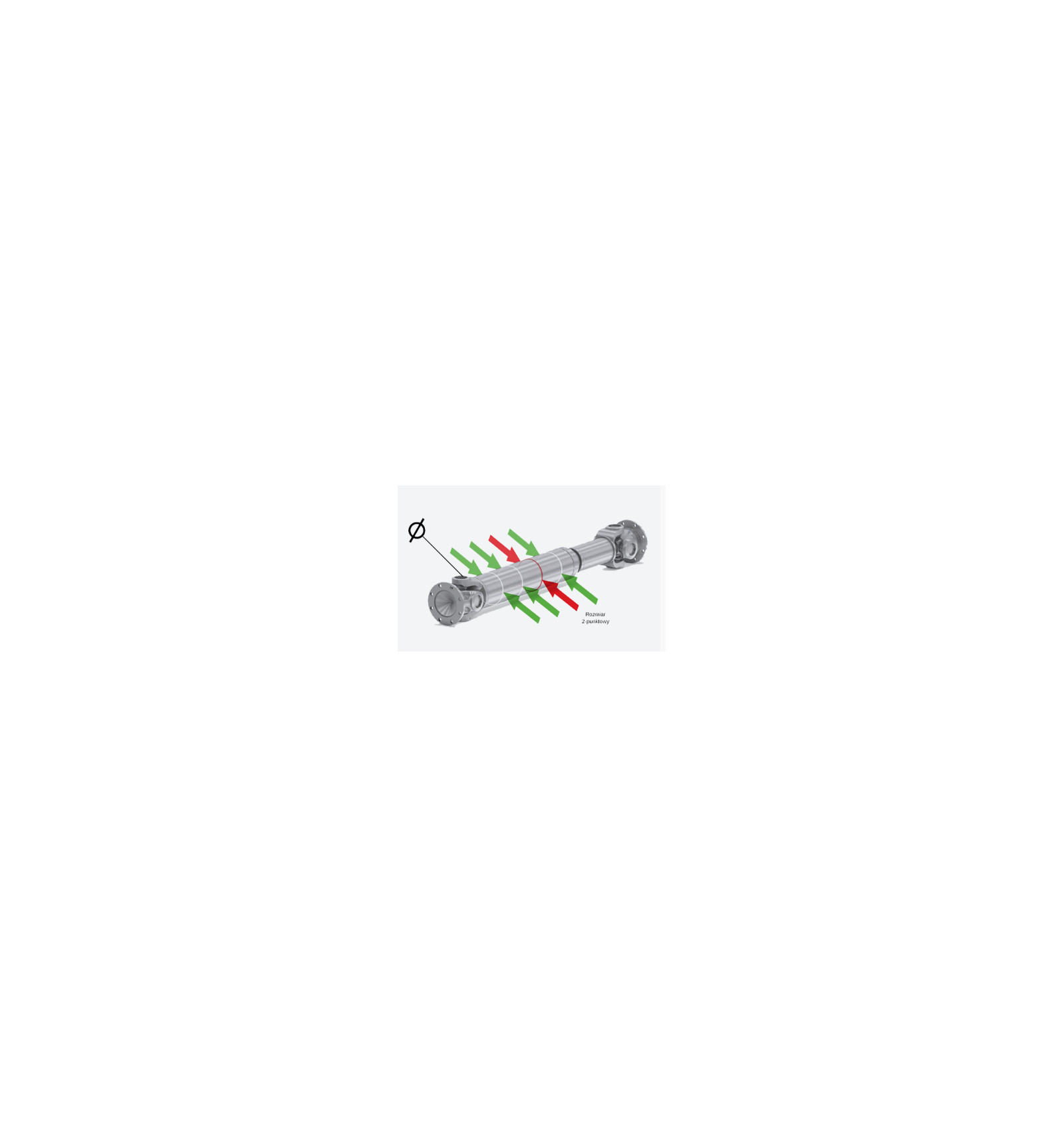

• Inspección de Primeras Piezas (FAI) y Piezas Mecanizadas: Comparación de geometrías complejas contra modelos CAD con mapas cromáticos de desviación en color.

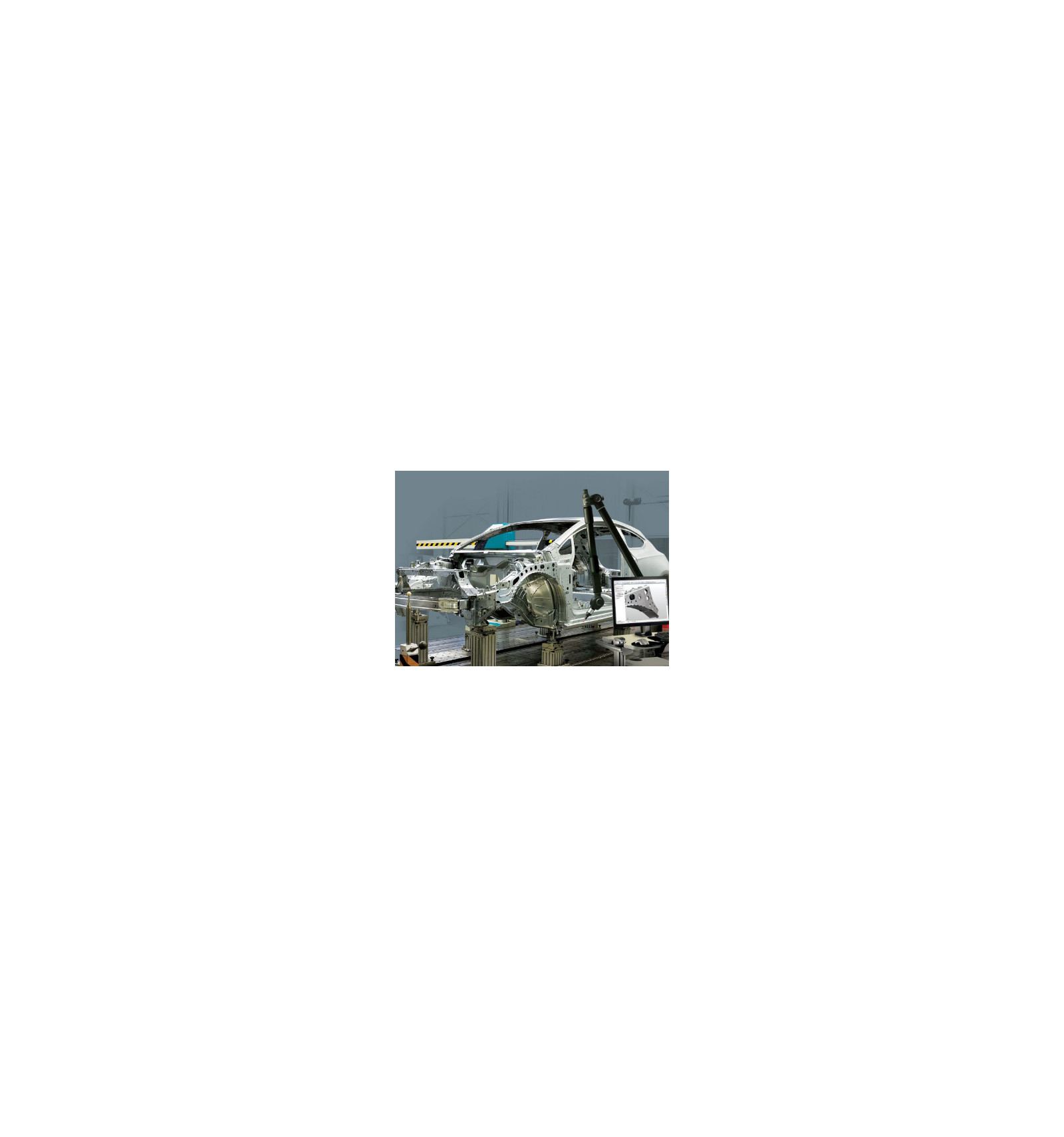

• Ensamblaje y Ajuste de Útiles y Herramentales: Alineación de componentes industriales en tiempo real utilizando técnicas avanzadas de puntos de referencia y objetivos.
• Metrología Industrial Automatizada y Programación de Macros: Creación de rutinas de inspección personalizadas mediante scripts de macros intuitivos para acelerar las tareas de control de calidad.
RECOMENDACIONES DE USO Y MANTENIMIENTO
-
Estandarización de Procesos: Utilizar PolyWorks|Inspector™ como software central en plantas con múltiples tipos de hardware de medición para reducir costes de capacitación y unificar el flujo de trabajo.
-
Reportes y Plantillas: Aprovechar la generación automática de informes personalizables con exportación a PDF para la entrega rápida de entregables a clientes y auditores.
-
Formación Licenciada: Se recomienda realizar cursos de capacitación licenciados para dominar las herramientas de alineación avanzada, programación de macros y tolerado GD&T.
ESPECIFICACIONES TÉCNICAS
• Nombre del Software: PolyWorks|Inspector™
• Tipo de Software: Metrología 3D Universal, Inspección y Control de Calidad
• Compatibilidad de Hardware: Universal (Brazos CMM, escáneres 3D, CMMs manuales/CNC, fotogrametría, laser tracers)
• Tipos de Medición: Con contacto (palpado) y sin contacto (escaneo láser/óptico)
• Normas GD&T: Compatibilidad integral con estándares ASME e ISO
• Funciones Principales: Flujo paramétrico trazable, alineaciones avanzadas, mapas de desviación en color, herramientas SPC, automatización vía macros
• Exportación de Reportes: Plantillas configurables, PDF, tablas de desviación
| Tecnología | Metrología 3D e Inspección Industrial |
| País de Origen | Canadá |
| Sistema Operativo | Windows 10 / 11 (64-bit) |
| Materiales Soportados | Piezas metálicas, plásticas, estampadas, mecanizadas, fundiciones |
| Formato de Entrada | Todos los formatos CAD estándar (STEP, IGES, Parasolid), Nubes de puntos, Mallas |
| Formato de Salida | Reportes PDF, Archivos de proyecto PolyWorks, Datos SPC, CSV |
