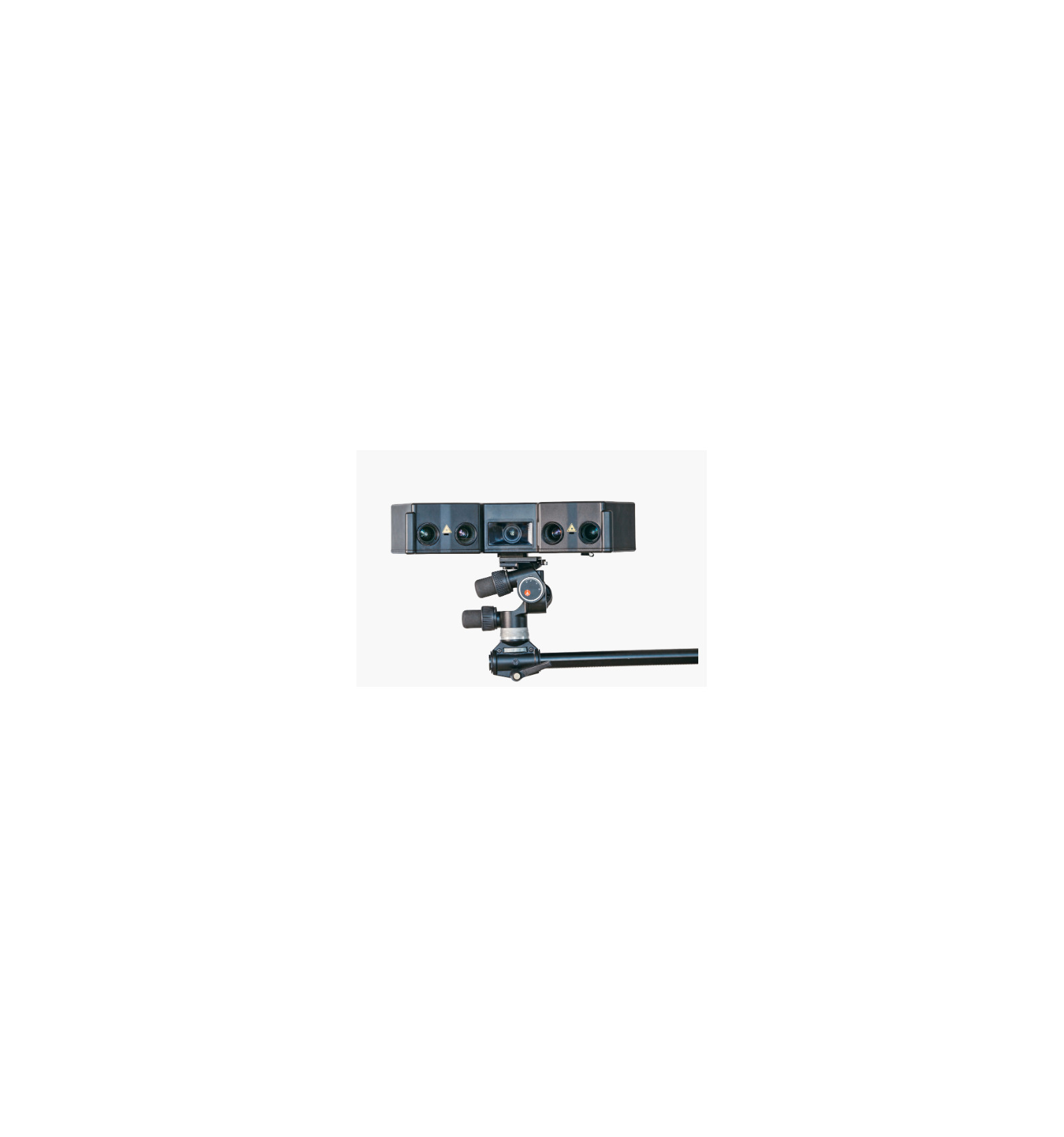

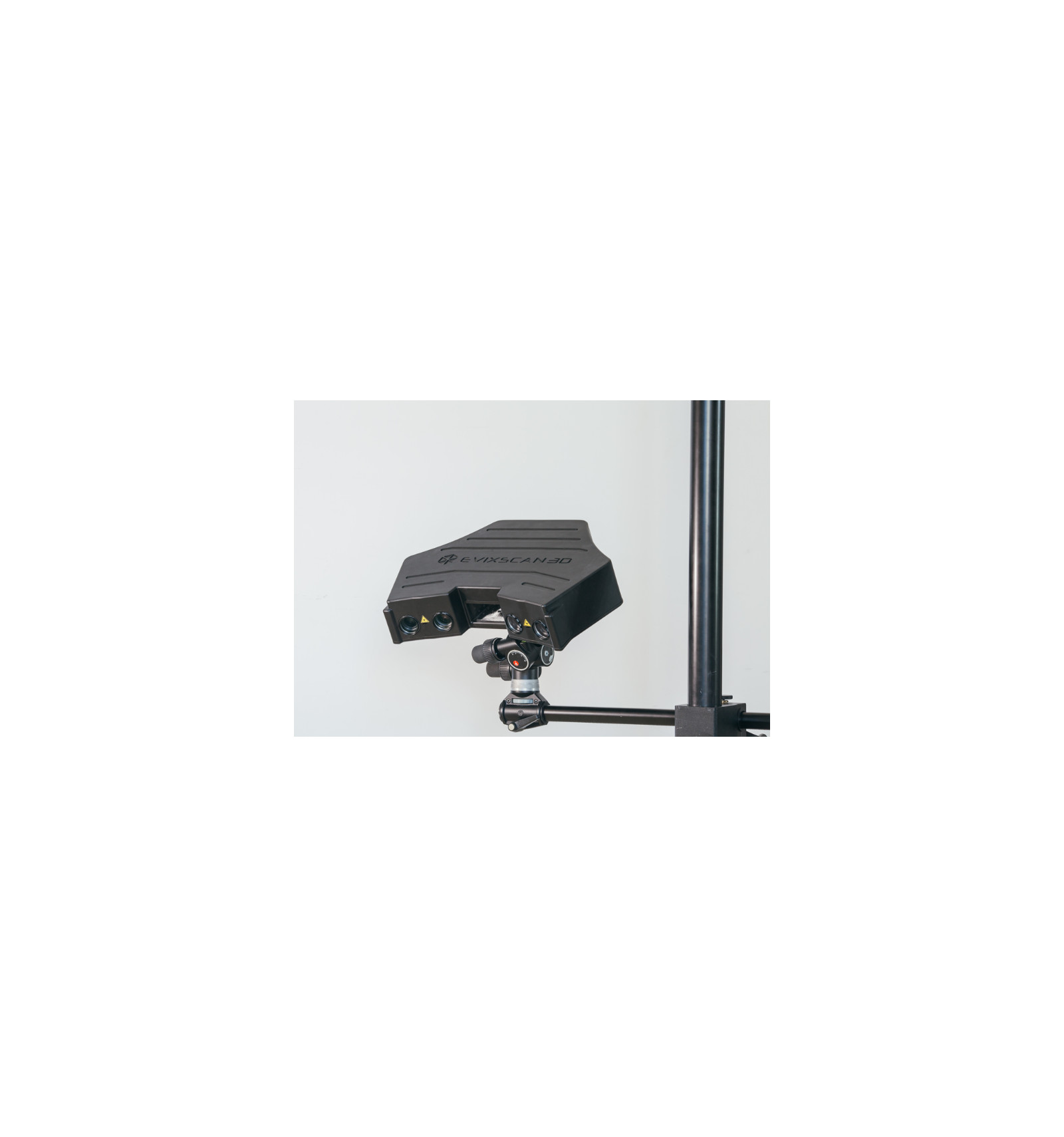

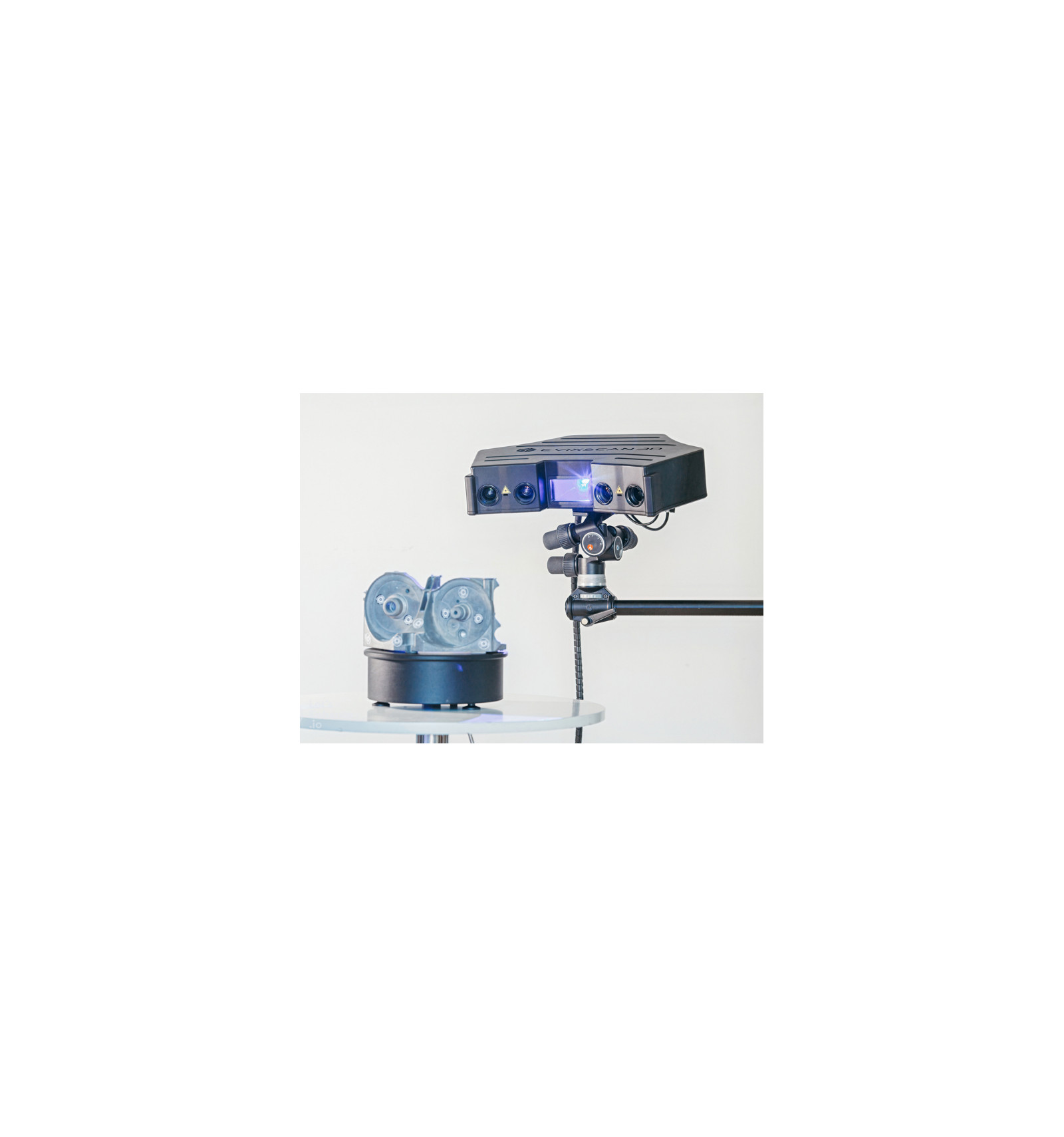

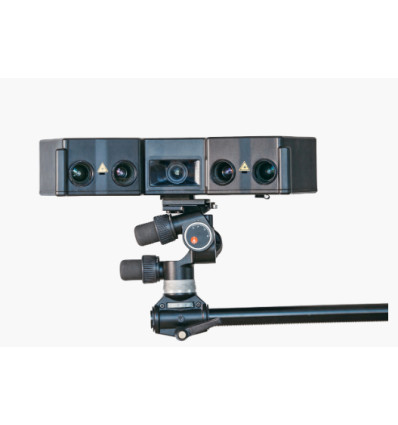

Escáner 3D industrial eviXscan 3D Quadro+ de metrología avanzada con sistema de 4 cámaras y doble rango de escaneo dinámico. Precisión de hasta 0,008 mm (8 µm) y escaneo ultra rápido en menos de 1 segundo. Ideal para control de calidad e ingeniería inversa de piezas pequeñas y medianas sin recalibración.
CARACTERÍSTICAS
Tecnología de 4 Cámaras y Doble Rango de Escaneo (Dual Scanning Ranges)
Equipado con cuatro cámaras de alta resolución que proporcionan dos rangos de medición independientes (Inner y Outer). Permite alternar dinámicamente entre la inspección de detalles finos y la captura de componentes de mayor volumen.
Cambio de Rango Sin Necesidad de Recalibración
Optimiza significativamente los tiempos de trabajo en inspección de calidad e ingeniería inversa al permitir la transición entre rangos sin realizar procedimientos intermedios de calibración.
Metrología de Ultra Alta Precisión
Alcanza una exactitud metrológica excepcional de hasta 0,008 mm (8 µm) en el rango interno y 0,013 mm (13 µm) en el rango externo, garantizando la máxima fiabilidad en la verificación de tolerancias geométricas e inspección industrial.
Adquisición de Datos a Ultra Alta Velocidad
Capaz de ejecutar una toma completa de escaneo en menos de un segundo (<1 s), acelerando el flujo de trabajo en procesos automatizados o manuales de control de calidad.
Doble Configuración de Sensores Ópticos
Integra dos cámaras de 12 Mpix dedicadas al rango interno para máxima resolución de detalle y dos cámaras de 9 Mpix optimizadas para el rango externo de mayor campo de visión.
ESPECIFICACIONES TÉCNICAS

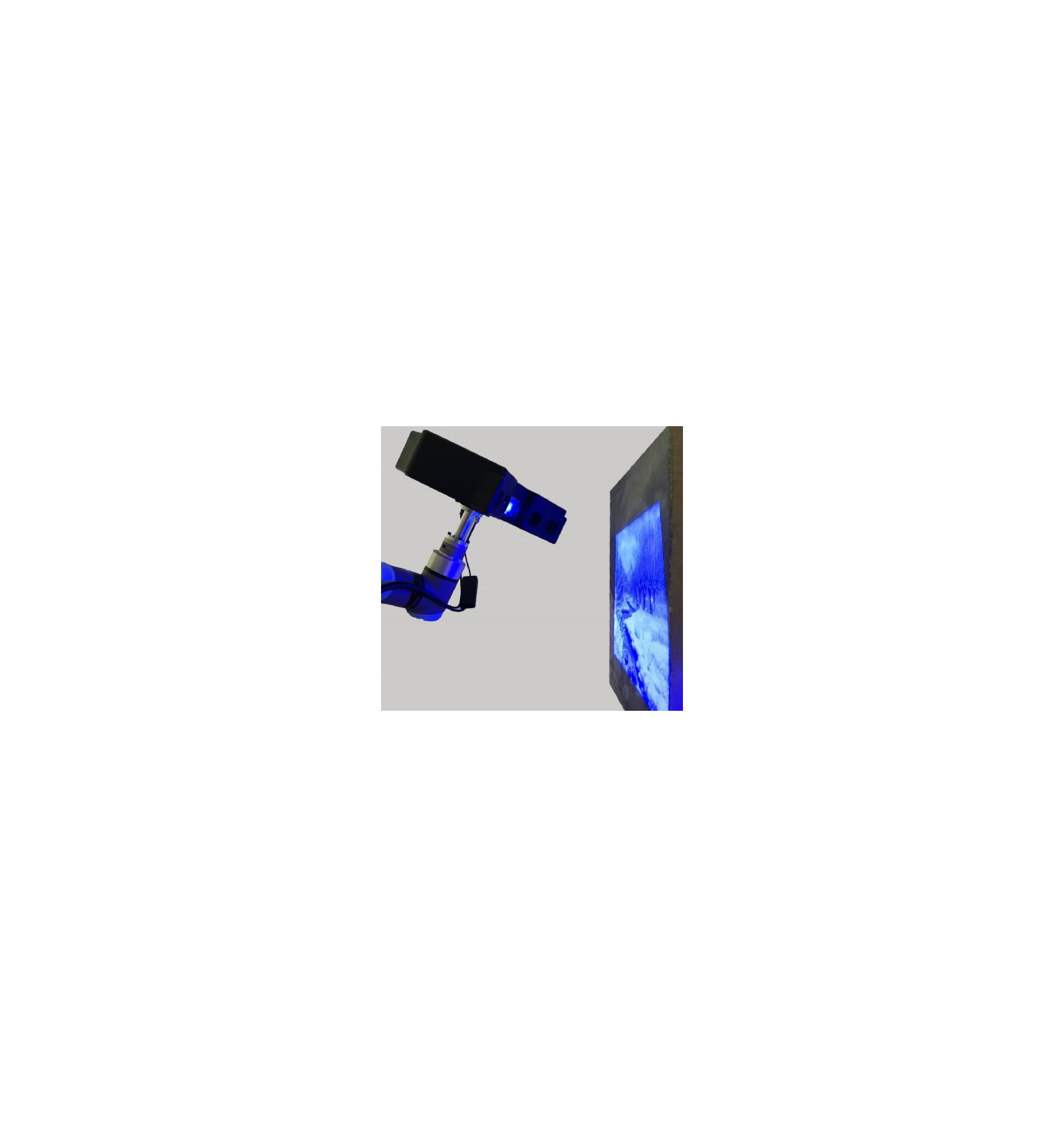

Tecnología de escaneo: Luz Estructurada Azul (Blue LED)
Sistema óptico: 4 Cámaras (2x 12 Mpix rango interno / 2x 9 Mpix rango externo)
Rango de escaneo Interno (Inner):
- Distancia de trabajo / Rango: 120– 450 mm
- Tamaño recomendado de escaneo: 220 x 160 x 90 mm
- Precisión: 0,008 mm (8 µm)
Rango de escaneo Externo (Outer):
- Distancia de trabajo / Rango: 250 – 1000 mm
- Tamaño recomendado de escaneo: 450 x 225 x 180 mm
- Precisión: 0,013 mm (13 µm)
Tiempo de escaneo por toma: < 1 segundo
Recalibración entre rangos: No requerida
Formatos de exportación: STL, OBJ, PLY, ASC, BIN
Software incluido: eviXscan 3D Suite
| Tecnología | Luz Estructurada Azul (Blue LED) con Sistema de 4 Cámaras |
| País de Origen | Polonia |
| Altura | 16.0 cm |
| Anchura | 49.0 cm |
| Profundidad | 22.0 cm |
| Peso | 4.5 kg |
| Volumen de Trabajo | Rango Interno: 220 x 160 x 90 mm | Rango Externo: 450 x 225 x 180 mm |
| Voltaje | 100 - 240 V AC / 50-60 Hz |
| Fuente de Poder | Fuente de alimentación externa regulada de grado industrial |
| Peso de objetos soportados | Dependiente de la mesa giratoria o soporte externo utilizado |
| Sistema Operativo | Windows 10 / Windows 11 (64-bit) |
| Software | eviXscan 3D Suite (Licencia de adquisición, alineación y exportación) |
| Conectividad | USB 3.0 / Ethernet de alta velocidad |
| Resolución | Cámaras Internas: 2x 12 Mpix | Cámaras Externas: 2x 9 Mpix |
| Precisión | Rango Interno: hasta 0.008 mm (8 µm) | Rango Externo: hasta 0.013 mm (13 µm) |
| Materiales Soportados | Metales, plásticos, resinas, cerámicas, componentes mecanizados y moldes |
| Formato de Entrada | Objetos físicos para metrología, control de calidad e ingeniería inversa |
| Formato de Salida | STL, OBJ, PLY, ASC, BIN |
| Tiempo de Escaneo | Menos de 1 segundo por toma |
| Densidad del Modelo | Alta densidad de nube de puntos por toma (hasta 12 Mpix por escaneo) |
| Campo de Visón | Rango Interno: 120 - 450 mm | Rango Externo: 250 - 1000 mm |
eviXscan 3D es una marca perteneciente a la empresa Evatronix SA, enfocada en el desarrollo de equipos de escaneo 3D profesionales de alta definición. Sus escáneres utilizan tecnología de precisión óptica mediante luz estructurada (luz azul y blanca), lo que permite capturar geometrías complejas y detalles de alta resolución con tolerancias de precisión industrial.
Sus soluciones están optimizadas para aplicaciones como:
Control de calidad e inspección metrológica: Comparación de piezas físicas contra modelos CAD para detección de desviaciones.
Ingeniería inversa: Captura exacta de piezas complejas o descontinuadas para generar modelos CAD 3D reproducibles.
Prototipado rápido y fabricación aditiva: Creación de modelos digitales listos para impresión 3D o mecanizado CNC.

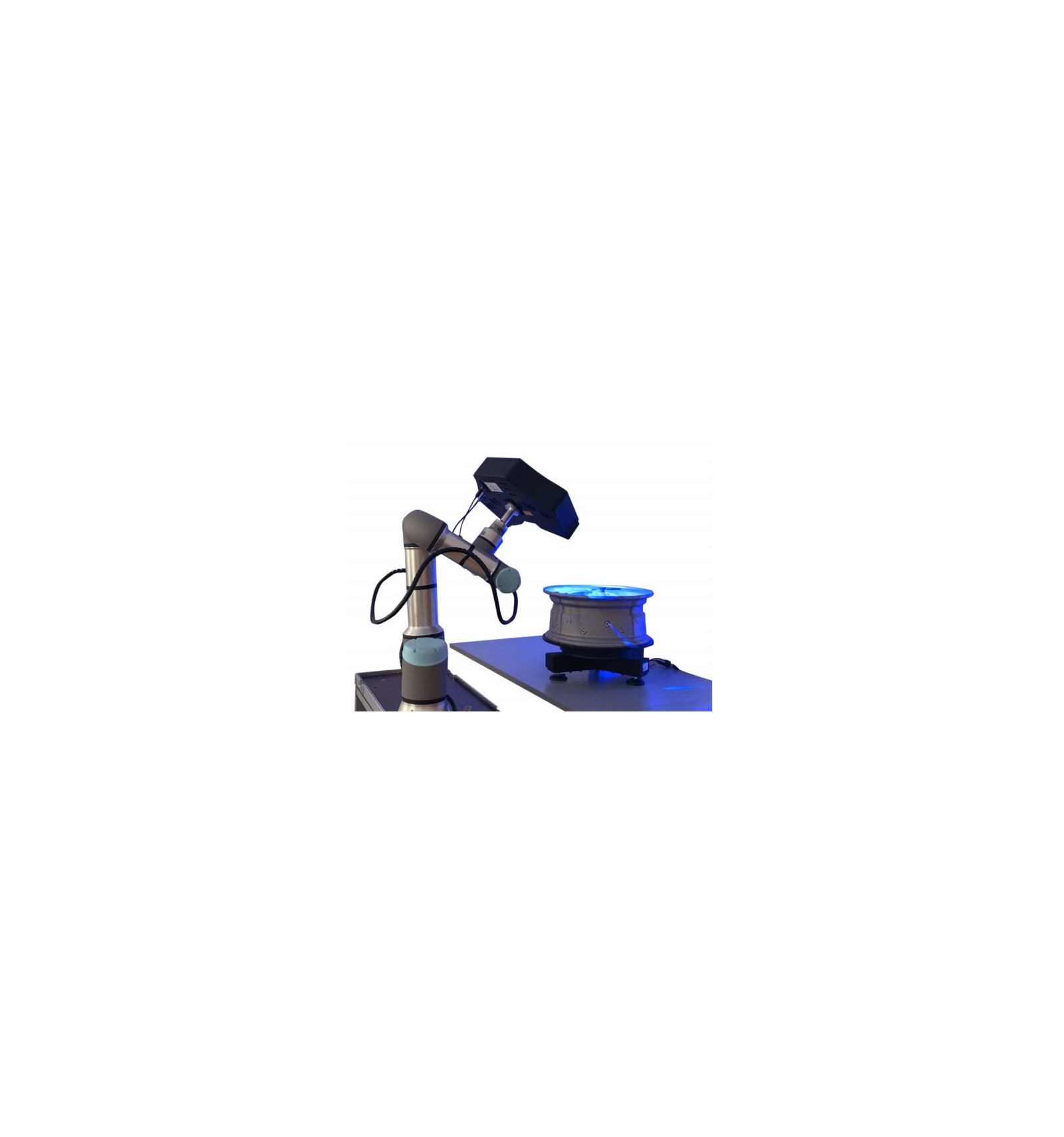

Automatización industrial: Integración de sistemas de escaneo 3D en líneas de producción automatizadas.
