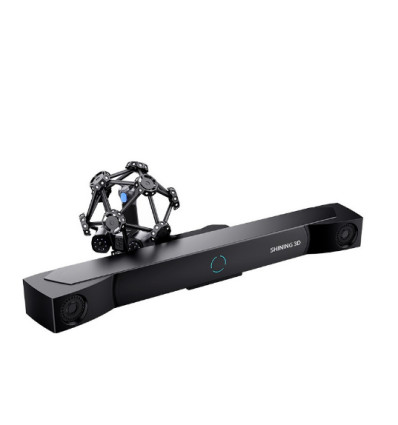

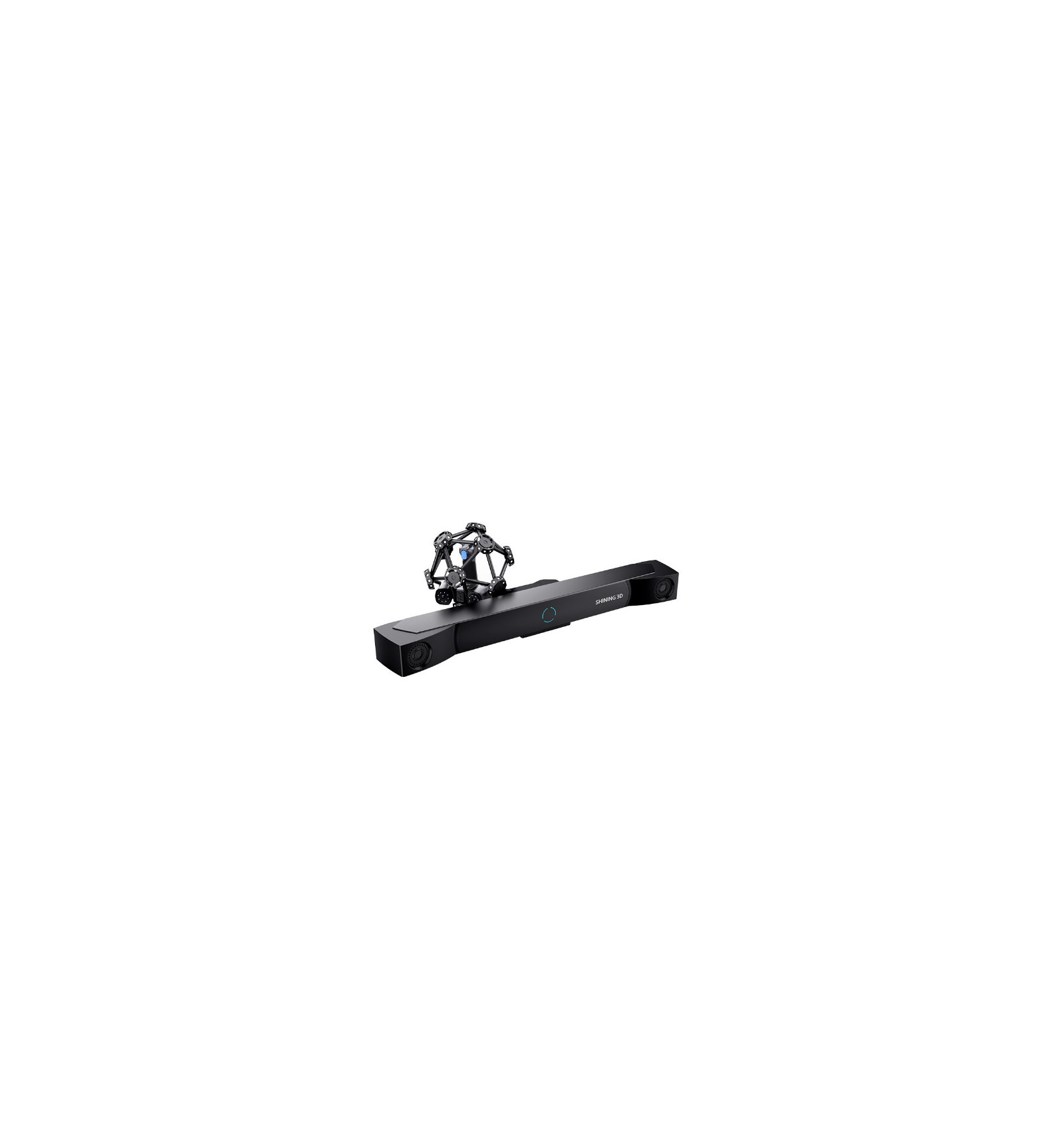

Sistema de escaneo 3D metrológico rastreado Shining 3D FreeScan Trak ProW. Permite escaneo sin necesidad de colocar objetivos o marcadores en la pieza gracias a su sistema de rastreo óptico en tiempo real. Ofrece precisión de hasta 0.023 mm, velocidad de 3,000,000 puntos/s y tecnología de láser azul para metrología industrial de grandes estructuras.
CARACTERÍSTICAS
Escaneo 3D Rastreado Sin Marcadores (Marker-free)
Sistema metrológico óptico que elimina por completo la necesidad de colocar puntos de referencia adhesivos en las piezas, reduciendo dramáticamente el tiempo de preparación en componentes medianos y grandes.
Precisión Volumétrica de Grado Metrológico (Hasta 0.023 mm)
Diseñado para la inspección de calidad e ingeniería inversa en la industria automotriz, aeroespacial y de moldes, garantizando una repetibilidad estricta y alta exactitud sin importar la vibración del entorno.

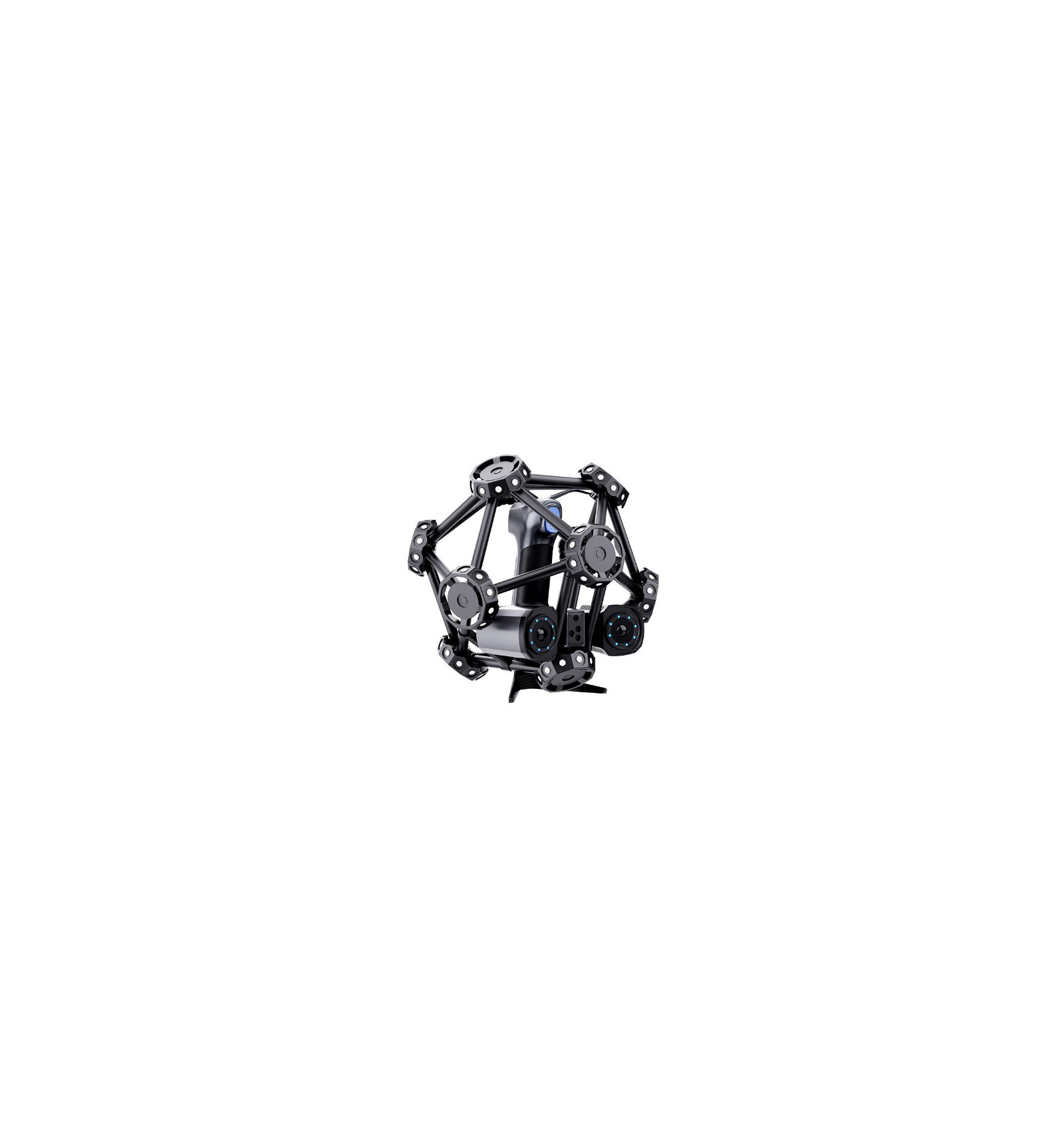

Tecnología de Láser Azul Multilínea Ultra Rápida
Captura hasta 3,000,000 de puntos por segundo con múltiples líneas láser cruzadas, permitiendo digitalizar eficazmente superficies metálicas, acabados negros o pulidos y geometrías complejas.
Gran Volumen de Medición y Rastreo Dinámico

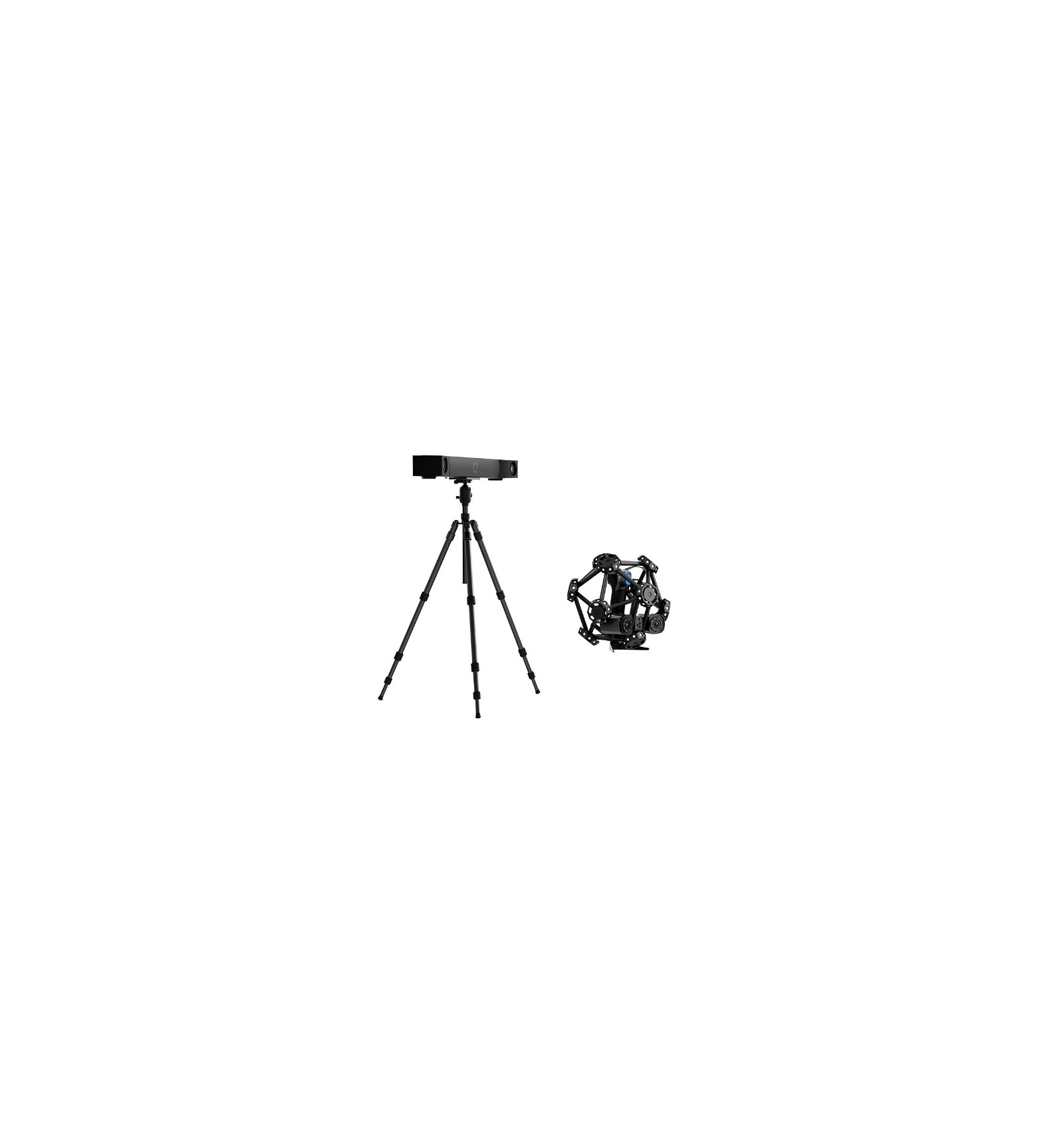

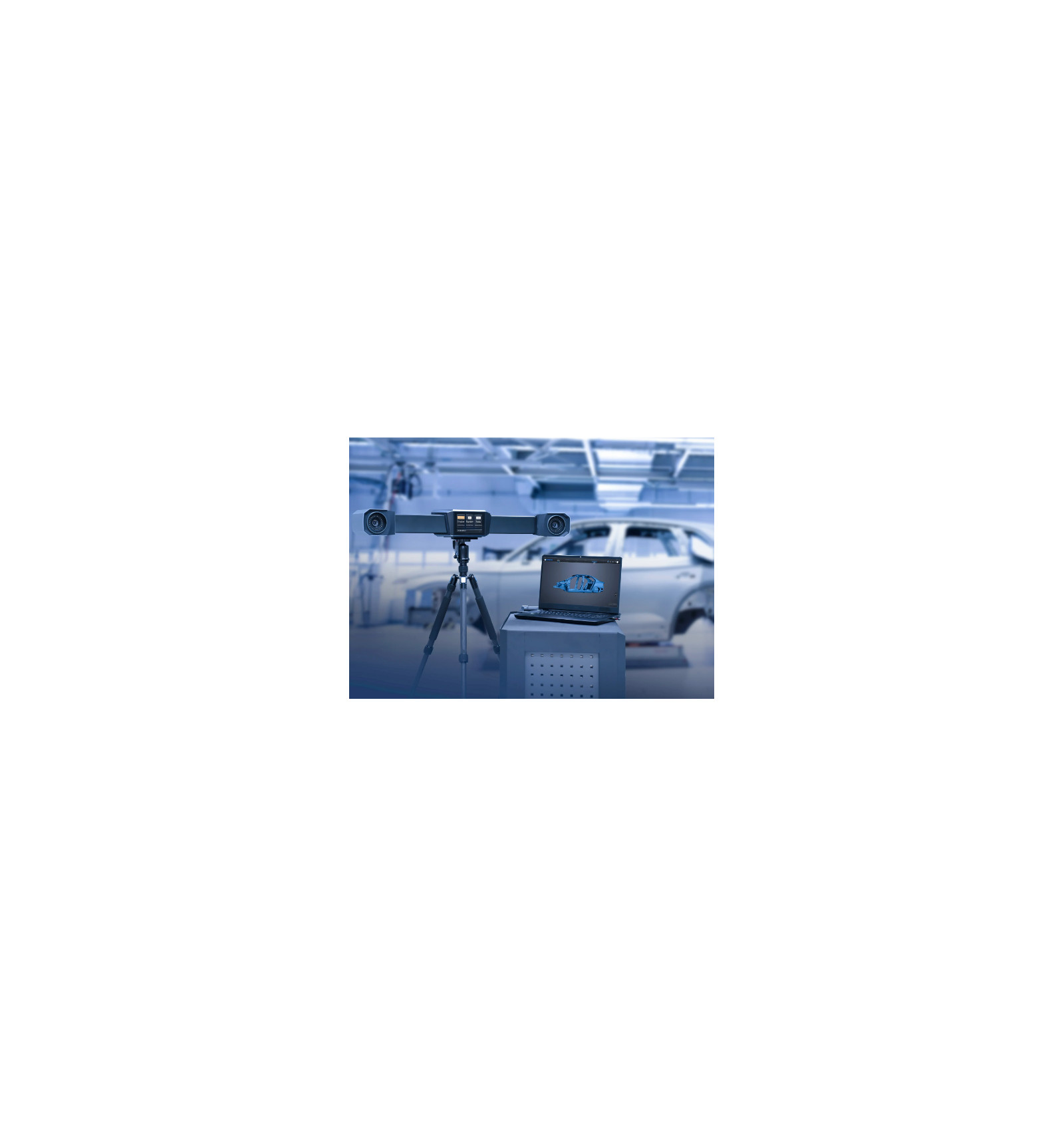

El sistema de cámaras de rastreo óptico (C-Track) permite seguir la posición del escáner en tiempo real en volúmenes de trabajo de hasta 6 metros, adaptándose al escaneo de carrocerías, maquinaria y estructuras industriales.
Integración Completa en Entornos CAD y Metrología
Genera mallas de alta densidad de puntos directamente exportables a los softwares estándar de la industria como Geomagic Control X / Design X, PolyWorks, Verisurf y SolidWorks.
ESPECIFICACIONES TÉCNICAS
Tecnología de escaneo: Rastreo Óptico Dinámico & Láser Azul Multilínea
Precisión volumétrica: Hasta 0.023 mm
Resolución (Distancia entre puntos): Hasta 0.01 mm
Velocidad de escaneo: Hasta 3,000,000 puntos/s
Modo de escaneo: Rastreo óptico libre de objetivos / marcadores
Volumen de medición rastreado: Hasta 6000 × 6000 × 6000 mm (ampliable)
Conectividad: Gigabit Ethernet / Cable Industrial de Alta
Velocidad Software compatible: Shining 3D FreeScan System / Geomagic, PolyWorks, SolidWorks
Formatos de salida: STL, OBJ, PLY, ASC, AC, P3
Alimentación: 100-240 VAC / 50-60 Hz (150 W)
Sistema operativo compatible: Windows 10 / 11 (64-bit)
| Tecnología | Estructurada / Óptica 3D (Rastreo Óptico Dinámico & Láser Azul Multilínea) |
| País de Origen | China |
| Altura | 120.0 cm |
| Anchura | 60.0 cm |
| Profundidad | 50.0 cm |
| Peso | 15.0 kg |
| Volumen de Trabajo | Rango de medición extendido hasta 600.0 * 600.0 * 600.0 cm |
| Voltaje | 100-240 VAC / 50-60 Hz |
| Fuente de Poder | 150 W |
| Sistema Operativo | Windows 10 / 11 (64-bit) |
| Software | Shining 3D FreeScan Software (Inspección Metrológica y Rastreo) |
| Conectividad | Gigabit Ethernet / Conexión Industrial de Alta Velocidad |
| Resolución | Distancia entre puntos de hasta 0.01 mm |
| Precisión | Hasta 0.023 mm |
| Formato de Salida | STL, OBJ, PLY, ASC, AC, P3 |
| Tiempo de Escaneo | Hasta 3,000,000 puntos/segundo |
| Densidad del Modelo | Malla poligonal 3D de alta densidad para metrología e inspección |
Shining 3D provee un amplio rango de soluciones en tecnología 3D incluyendo escáneres , impresoras, materiales, servicios de diseño y manufactura así como una plataforma completa de soluciones 3D en la nube. Sus oficinas principales se encuentran en China.
