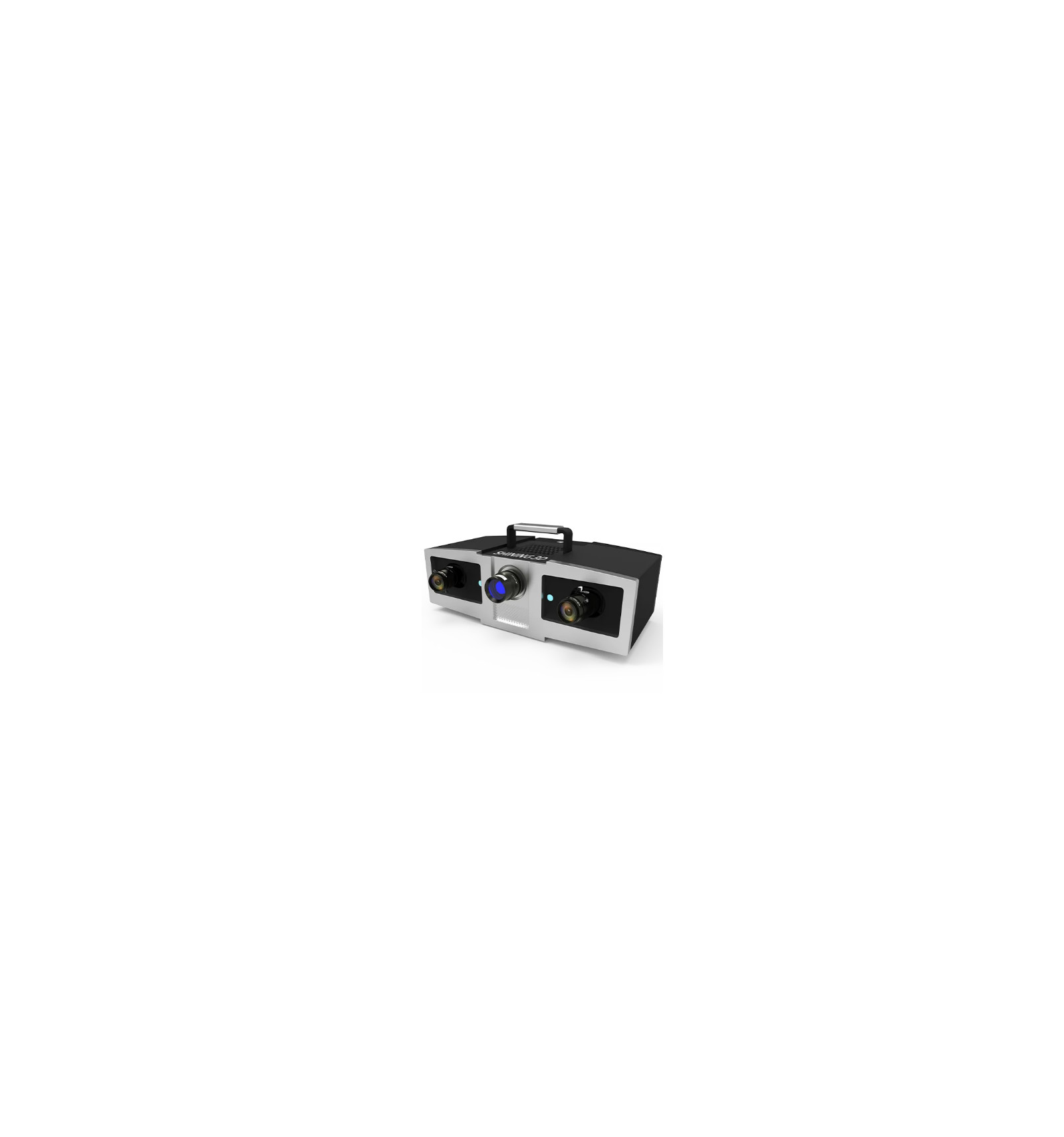

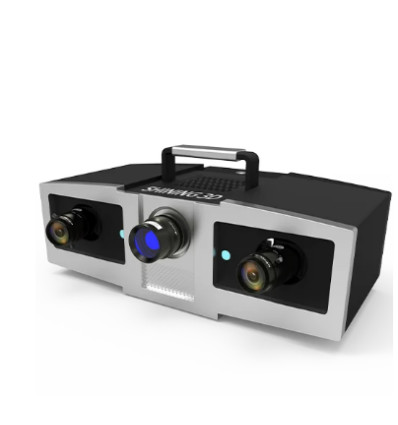

Escáner 3D metrológico de luz azul Shining 3D OptimScan 5M Plus. Diseñado para inspección de alta precisión hasta 0.005 mm (5 micras) con sensores de 5 MP. Permite capturas de alta velocidad en menos de 1.5 segundos por toma y rangos de trabajo intercambiables, siendo ideal para control de calidad, moldes, inyección y componentes industriales.
CARACTERÍSTICAS
Precisión Extrema de Grado Metrológico (Hasta 0.005 mm)
Ofrece un nivel de exactitud de clase metrológica alcanzando hasta 5 micras (0.005 mm) de precisión volumétrica, ideal para verificación dimensional rigurosa e inspección de tolerancias geométricas (GD&T).
Cámaras Industriales de Alta Definición (5.0 Megapíxeles)
Equipado con dos sensores ópticos de 5 MP que proporcionan una nitidez excepcional en los bordes, excelente resolución de detalles finos y un rendimiento estable en piezas complejas.
Tecnología de Luz Azul Estructurada Avanzada
La proyección de luz azul minimiza la interferencia por luminosidad ambiental, asegurando la digitalización precisa y confiable de moldes, troqueles, piezas mecanizadas e inyección de plástico.
Campos de Visión Intercambiables Multi-Rango
Dispone de rangos de escaneo ajustables para adaptarse al tamaño de cada componente, garantizando versatilidad operacional desde piezas pequeñas hasta partes de mayor escala.
Integración Directa con Software Metrológico
Genera nubes de puntos y mallas poligonales 3D de alta densidad compatibles directamente con software líder en metrología e ingeniería inversa como Geomagic Control X, PolyWorks y Verisurf.
ESPECIFICACIONES TÉCNICAS
Tecnología de escaneo: Luz Azul Estructurada (Grado Metrológico)
Resolución de cámaras: 5.0 Megapíxeles Precisión volumétrica: Hasta 0.005 mm (5 µm)
Tiempo de escaneo individual: < 1.5 segundos por toma
Distancia entre puntos (Resolución): Desde 0.02 mm
Campos de visión (FOV): Multi-rango intercambiable (100x75 mm a 400x300 mm aprox.)
Compatibilidad de software: Geomagic Control X / Design X, PolyWorks, Verisurf, SolidWorks
Formatos de salida: STL, OBJ, PLY, ASC, AC, P3
Alimentación: 100-240 VAC / 50-60 Hz
Sistema operativo compatible: Windows 10 / 11 (64-bit)
| Tecnología | Estructurada / Óptica 3D (Luz Azul Estructurada de Grado Metrológico) |
| País de Origen | China |
| Altura | 42.0 cm |
| Anchura | 20.0 cm |
| Profundidad | 28.0 cm |
| Peso | 4.2 kg |
| Volumen de Trabajo | Rango variable intercambiable de 10.0 * 7.5 cm a 40.0 * 30.0 cm |
| Voltaje | 100-240 VAC / 50-60 Hz |
| Fuente de Poder | 100 W |
| Sistema Operativo | Windows 10 / 11 (64-bit) |
| Software | Shining 3D OptimScan Software (Análisis Metrológico Dimensional) |
| Conectividad | USB 3.0 High-Speed / Cable Industrial |
| Resolución | Cámaras de 5.0 MP (Puntos desde 0.02 mm) |
| Precisión | Hasta 0.005 mm (5 micras) |
| Materiales Soportados | STL, OBJ, PLY, ASC, AC, P3 |
| Densidad del Modelo | Malla poligonal 3D de alta densidad para metrología |
Shining 3D provee un amplio rango de soluciones en tecnología 3D incluyendo escáneres , impresoras, materiales, servicios de diseño y manufactura así como una plataforma completa de soluciones 3D en la nube. Sus oficinas principales se encuentran en China.
