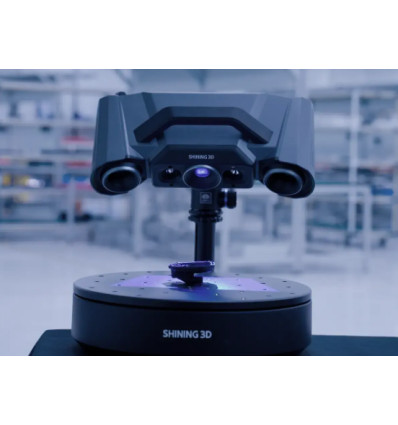

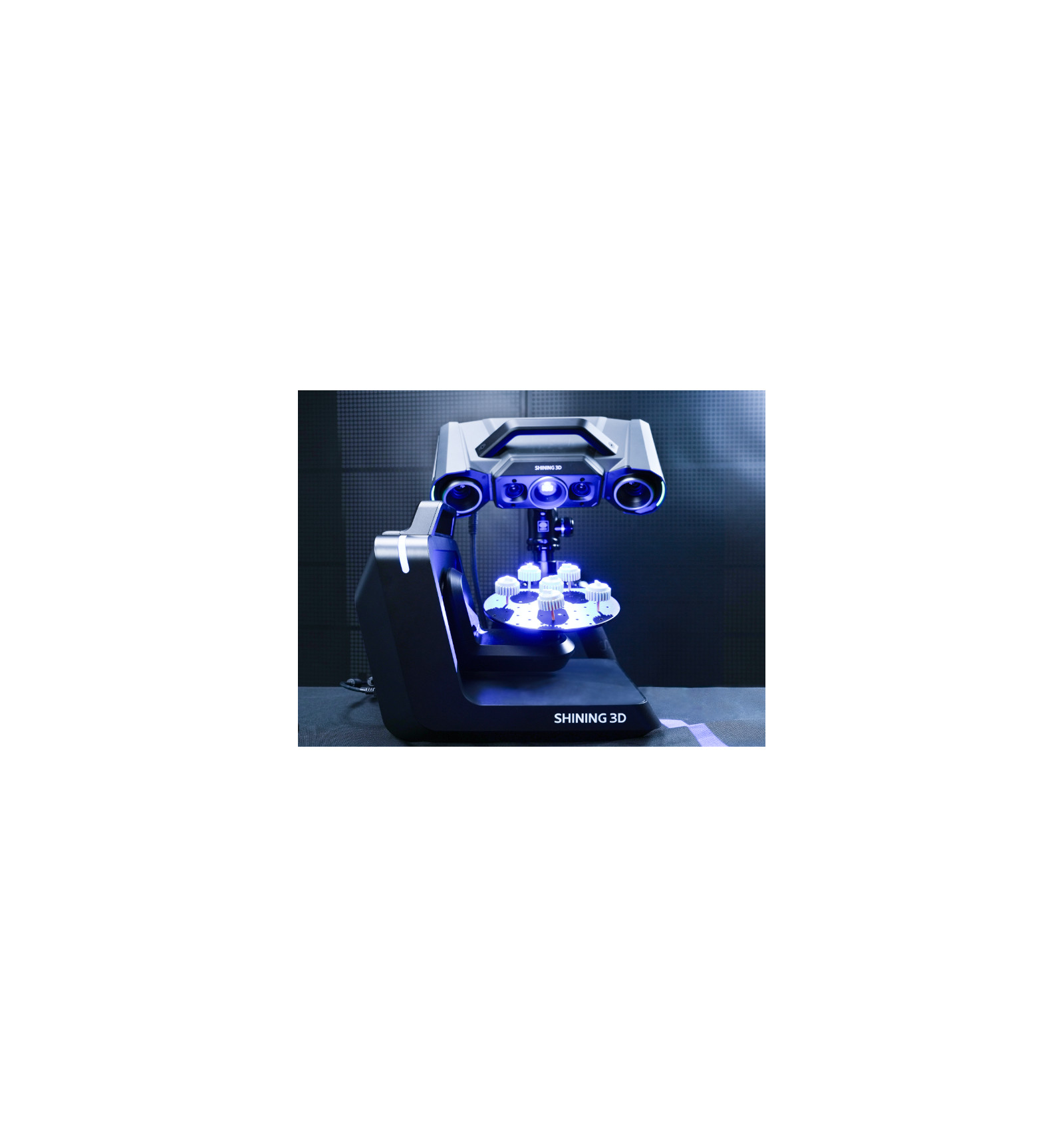

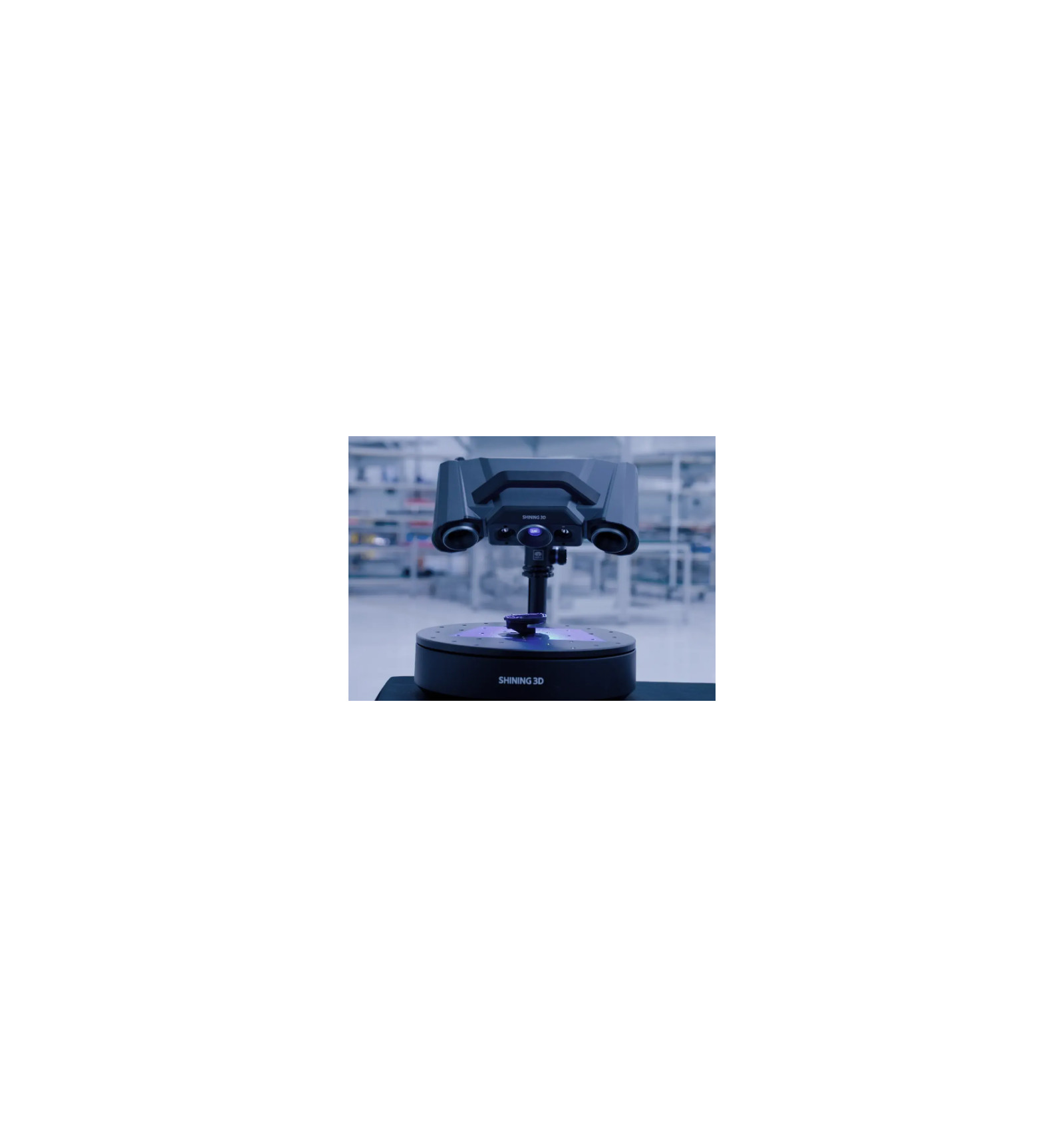

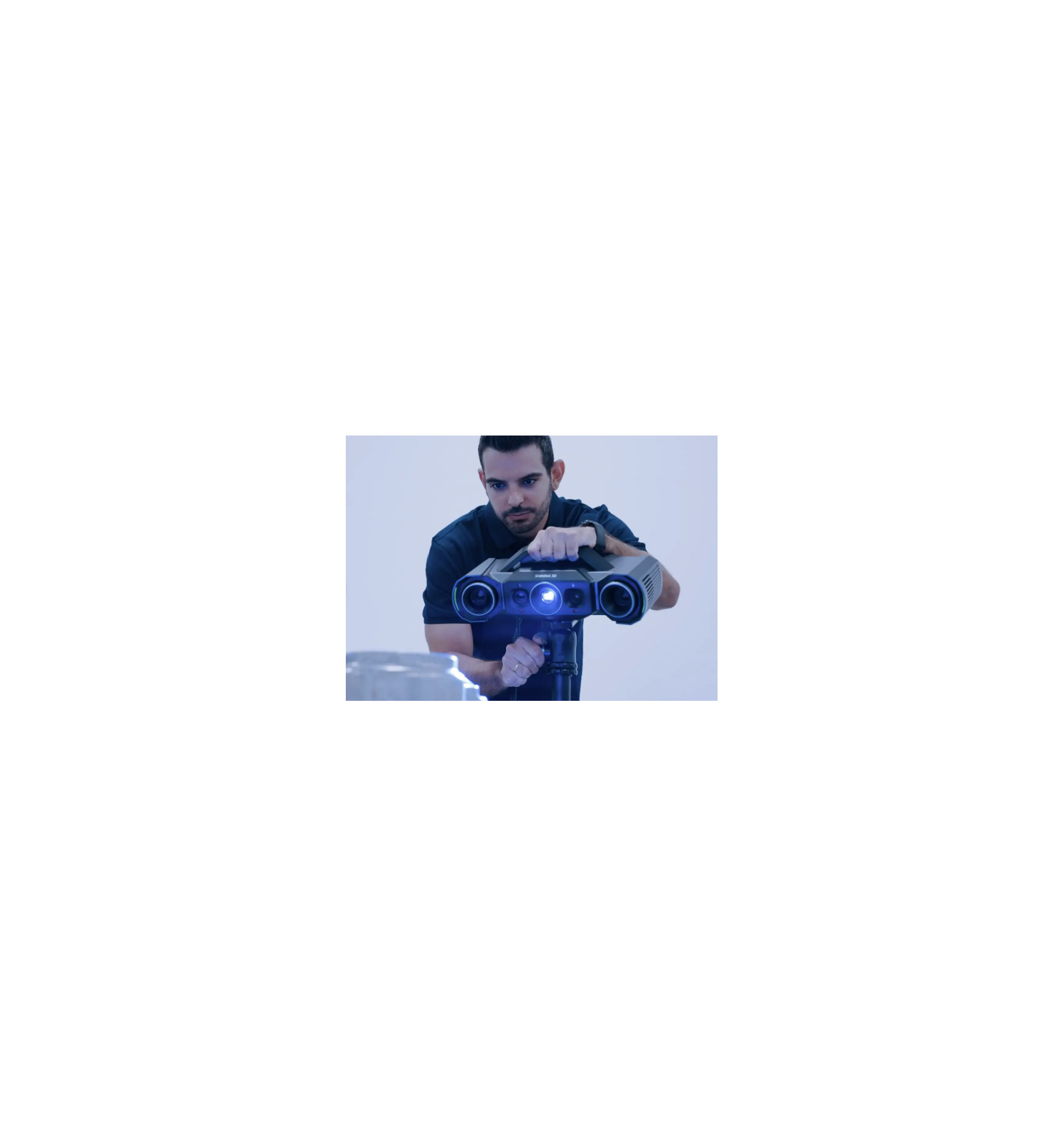

Escáner 3D metrológico de luz azul Shining 3D OptimScan Q12/Q9. Diseñado para control de calidad e inspección dimensional con precisión de hasta 0.005 mm (5 micras) y sensores de 12 MP o 9 MP. Ofrece captura ultra rápida en menos de 1.5 segundos con campos de visión intercambiables, siendo ideal para la industria automotriz, aeroespacial y de moldes.
CARACTERÍSTICAS
Exactitud de Grado Metrológico (Hasta 0.005 mm)
Garantiza mediciones de alta confiabilidad con una precisión volumétrica de hasta 5 micras (0.005 mm), ideal para verificación de tolerancias geométricas (GD&T) e inspección dimensional rigurosa.
Cámaras Industriales de Alta Resolución (12 MP / 9 MP)
Equipado con sensores ópticos de alta densidad (12 Megapíxeles en el OptimScan Q12 y 9 Megapíxeles en el OptimScan Q9) que aseguran bordes nítidos y captura detallada de geometrías complejas.
Tecnología de Luz Azul Estructurada
Utiliza proyección de luz azul que reduce el ruido por luminosidad ambiental, facilitando la digitalización estable de moldes, troqueles, piezas mecanizadas e inyección de plástico.
Campos de Visión Intercambiables
Proporciona rangos de escaneo ajustables para adaptarse tanto a pequeños componentes electrónicos como a partes de gran escala, optimizando el tiempo y la densidad de datos según la pieza.
Compatibilidad con Software Metrológico
Genera nubes de puntos y mallas 3D directamente exportables a softwares líderes como Geomagic Control X, PolyWorks, Verisurf y plataformas CAD/CAM.
ESPECIFICACIONES TÉCNICAS
Tecnología de escaneo: Luz Azul Estructurada (Grado Metrológico)
Resolución de cámaras: 12 Megapíxeles (Q12) / 9 Megapíxeles (Q9)
Precisión volumétrica: Hasta 0.005 mm (5 µm)
Tiempo de escaneo individual: < 1.5 segundos por toma
Distancia entre puntos (Resolución): Desde 0.015 mm
Campos de visión (FOV): Multi-rango intercambiable (100x80 mm a 400x300 mm aprox.)
Compatibilidad de software: Geomagic Control X / Design X, PolyWorks, SolidWorks
Formatos de salida: STL, OBJ, PLY, ASC, AC, P3
Alimentación: 100-240 VAC / 50-60 Hz
Sistema operativo compatible: Windows 10 / 11 (64-bit)
Garantía: 1 Año por defectos de fabricación y soporte técnico especializado
| Tecnología | Estructurada / Óptica 3D (Luz Azul Estructurada de Grado Metrológico) |
| País de Origen | China |
| Altura | 45.0 cm |
| Anchura | 22.0 cm |
| Profundidad | 30.0 cm |
| Peso | 4.5 kg |
| Volumen de Trabajo | Rango variable intercambiable de 10.0 * 8.0 cm a 40.0 * 30.0 cm |
| Voltaje | 100-240 VAC / 50-60 Hz |
| Fuente de Poder | 120 W |
| Sistema Operativo | Windows 10 / 11 (64-bit) |
| Software | Shining 3D OptimScan Software (Análisis Metrológico Dimensional) |
| Conectividad | USB 3.0 High-Speed / Cable Industrial |
| Resolución | Cámaras de 12 MP (Q12) / 9 MP (Q9) (Puntos desde 0.015 mm) |
| Precisión | Hasta 0.005 mm (5 micras) |
| Formato de Salida | STL, OBJ, PLY, ASC, AC, P3 |
| Densidad del Modelo | Malla poligonal 3D de ultra alta densidad para metrología |
| Campo de Visón | Multi-rango intercambiable para máxima flexibilidad |
Shining 3D provee un amplio rango de soluciones en tecnología 3D incluyendo escáneres , impresoras, materiales, servicios de diseño y manufactura así como una plataforma completa de soluciones 3D en la nube. Sus oficinas principales se encuentran en China.
