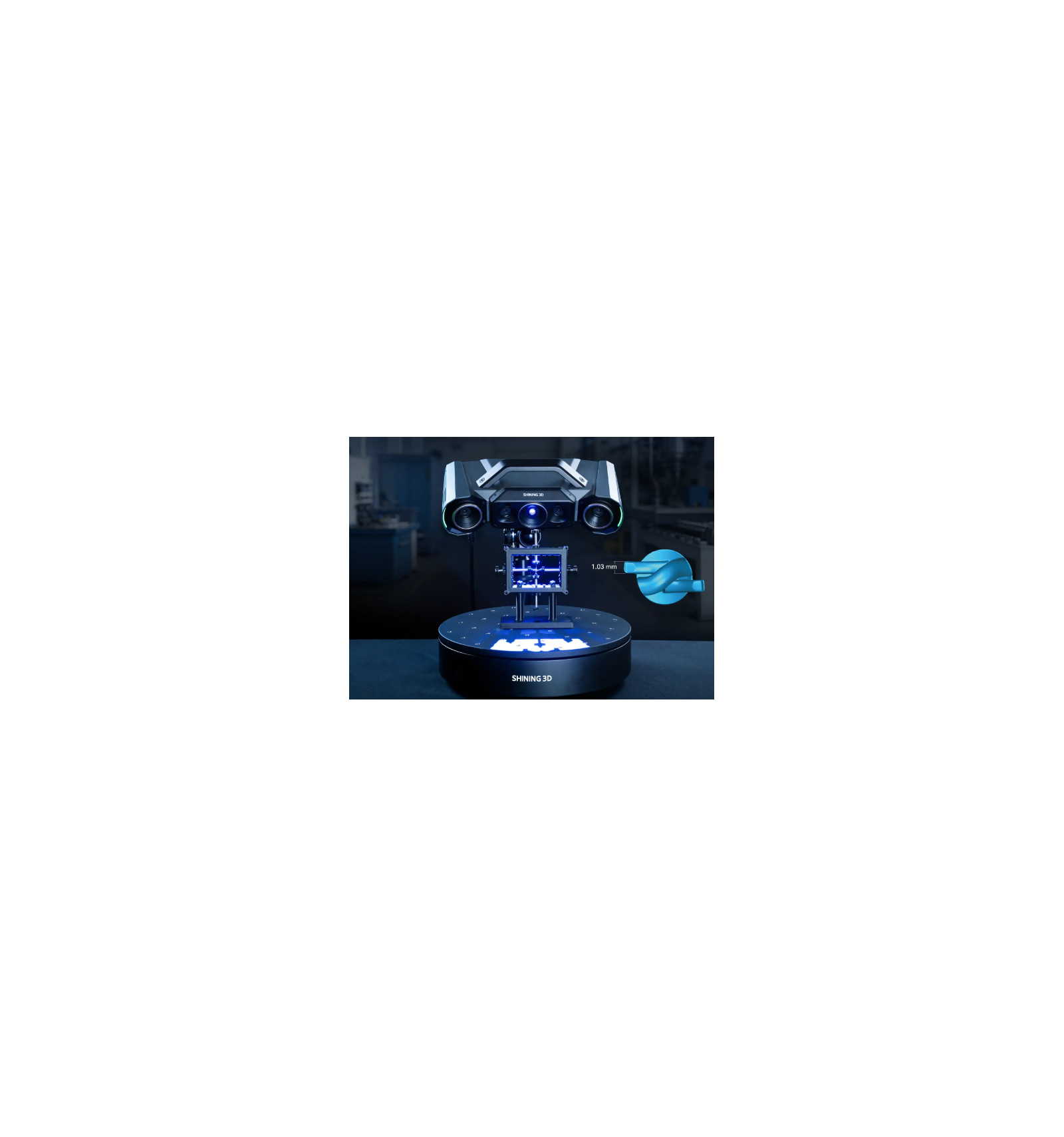

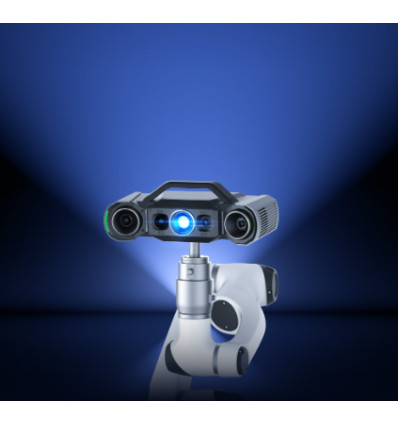

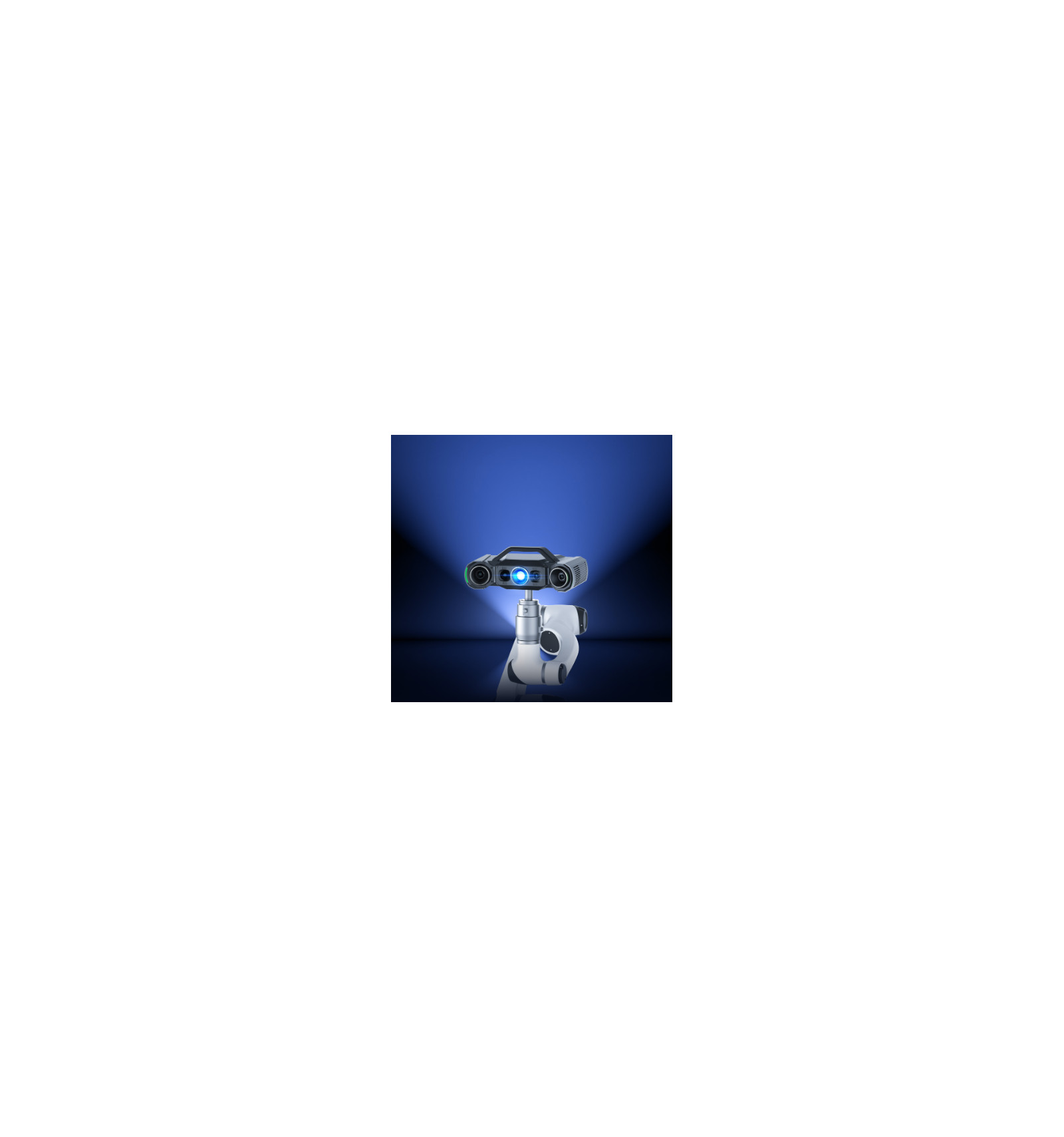

Escáner 3D de luz estructurada azul Shining 3D OptimScan Q12/Q9 HD. Diseñado para inspección metrológica de alta precisión hasta 0.005 mm (5 micras) y resolución de cámaras de hasta 12 MP. Captura tomas en menos de 1.5 segundos con rangos intercambiables para control de calidad, moldes e ingeniería inversa en industrias exigentes.
CARACTERÍSTICAS
Precisión Extrema de Grado Metrológico (Hasta 0.005 mm)
Ofrece un rendimiento de medición ultra preciso alcanzando hasta 5 micras (0.005 mm) de exactitud, cumpliendo con los estándares internacionales más estrictos para inspección de calidad dimensional y tolerancia geométrica (GD&T).
Sensores Industriales HD de 12 MP / 9 MP
Equipado con cámaras industriales de alta definición (12 Megapíxeles en la versión Q12 y 9 Megapíxeles en la Q9) que garantizan una nitidez de bordes superior, fidelidad en esquinas afiladas y captura detallada de microestructuras.
Tecnología de Luz Azul Estructurada Avanzada
Utiliza proyecciones de luz azul de alta densidad para minimizar el ruido por interferencia lumínica ambiental y capturar con gran estabilidad superficies complejas, estampados, moldes, piezas mecanizadas e inyección de plástico.
Campos de Visión Intercambiables Multi-Rango Permite ajustar y configurar el rango de trabajo según la escala de la pieza, asegurando versatilidad operacional desde pequeños componentes electrónicos hasta grandes piezas automotrices o aeroespaciales.
Integración Completa con Software Metrológico
Genera mallas 3D y nubes de puntos de máxima densidad directamente compatibles con software líder del sector como Geomagic Control X, PolyWorks, Verisurf y soluciones CAD/CAM.
ESPECIFICACIONES TÉCNICAS
Tecnología de escaneo: Luz Azul Estructurada (Grado Metrológico)
Resolución de cámaras: 12 Megapíxeles (Q12) / 9 Megapíxeles (Q9)
Precisión volumétrica: Hasta 0.005 mm (5 µm)
Tiempo de escaneo individual: < 1.5 segundos por toma
Distancia entre puntos (Resolución): Desde 0.015 mm
Rangos de escaneo (FOV): Multi-rango intercambiable (100x80 mm hasta 400x300 mm aprox.)
Compatibilidad de software: Geomagic Control X / Design X, PolyWorks, SolidWorks
Formatos de salida: STL, OBJ, PLY, ASC, AC, P3
Alimentación: 100-240 VAC / 50-60 Hz
Sistema operativo compatible: Windows 10 / 11 (64-bit)
| Tecnología | Estructurada / Óptica 3D (Luz Azul Estructurada de Grado Metrológico) |
| País de Origen | China |
| Altura | 45.0 cm |
| Anchura | 22.0 cm |
| Profundidad | 30.0 cm |
| Peso | 4.5 kg |
| Volumen de Trabajo | Rango variable intercambiable de 10.0 * 8.0 cm a 40.0 * 30.0 cm |
| Voltaje | 100-240 VAC / 50-60 Hz |
| Fuente de Poder | 120 W |
| Sistema Operativo | Windows 10 / 11 (64-bit) |
| Software | Shining 3D OptimScan Software (Análisis Metrológico Dimensional) |
| Conectividad | USB 3.0 High-Speed / Cable Industrial |
| Resolución | Cámaras de 12 MP (Q12) / 9 MP (Q9) (Puntos desde 0.015 mm) |
| Precisión | Hasta 0.005 mm (5 micras) |
| Formato de Salida | STL, OBJ, PLY, ASC, AC, P3 |
Shining 3D provee un amplio rango de soluciones en tecnología 3D incluyendo escáneres , impresoras, materiales, servicios de diseño y manufactura así como una plataforma completa de soluciones 3D en la nube. Sus oficinas principales se encuentran en China.
