Sistema de escaneo 3D metrológico rastreado inalámbrico Shining 3D FreeScan Trak Nova. Elimina la necesidad de colocar marcadores u objetivos en la pieza mediante rastreo óptico en tiempo real. Ofrece precisión metrológica de hasta 0.020 mm, velocidad de 3,600,000 puntos/s y libertad de movimiento sin cables para inspección dimensional e ingeniería inversa de gran escala.
CARACTERÍSTICAS

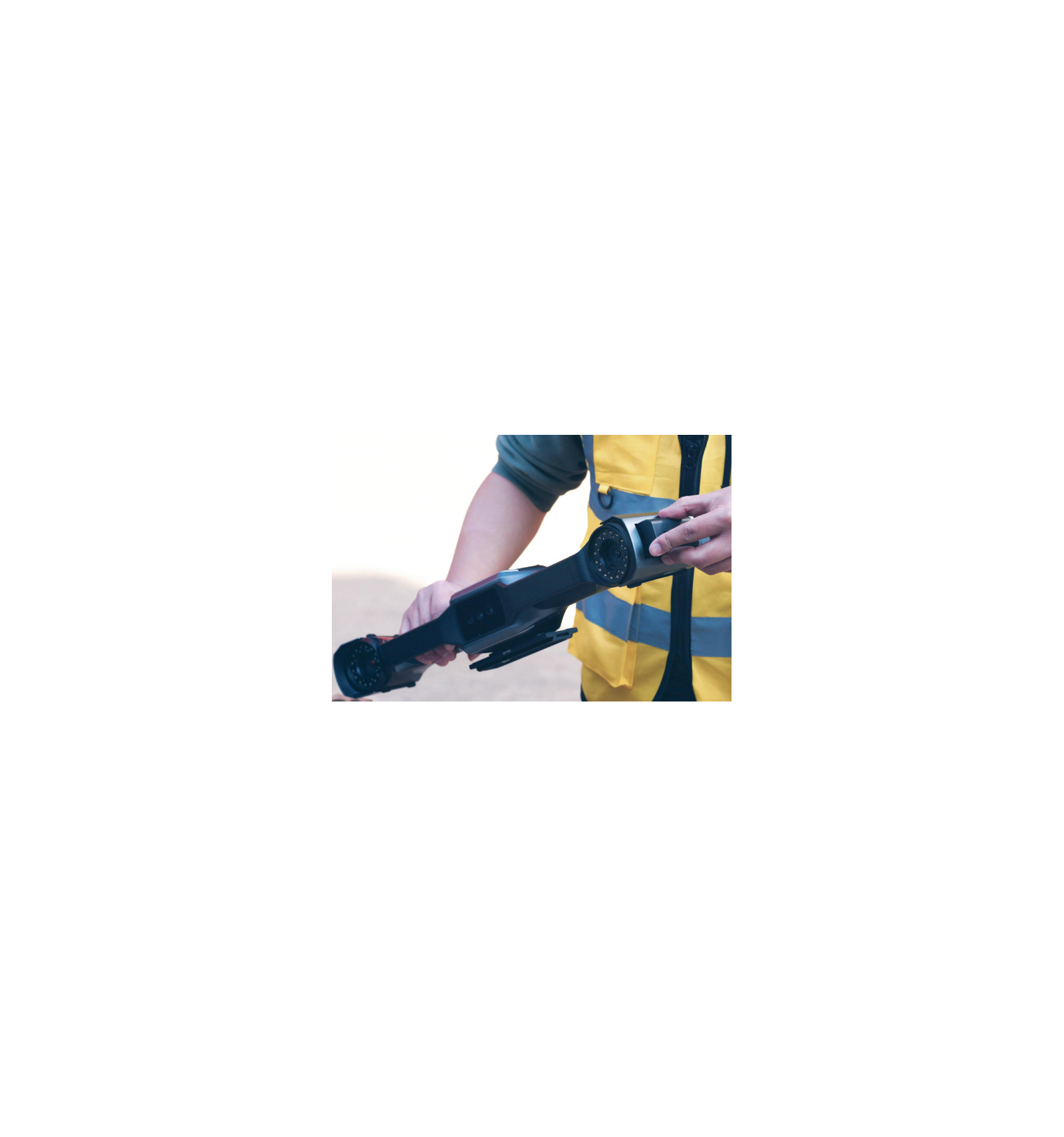

Rastreo Óptico Inalámbrico Dinámico (Marker-free Wireless)

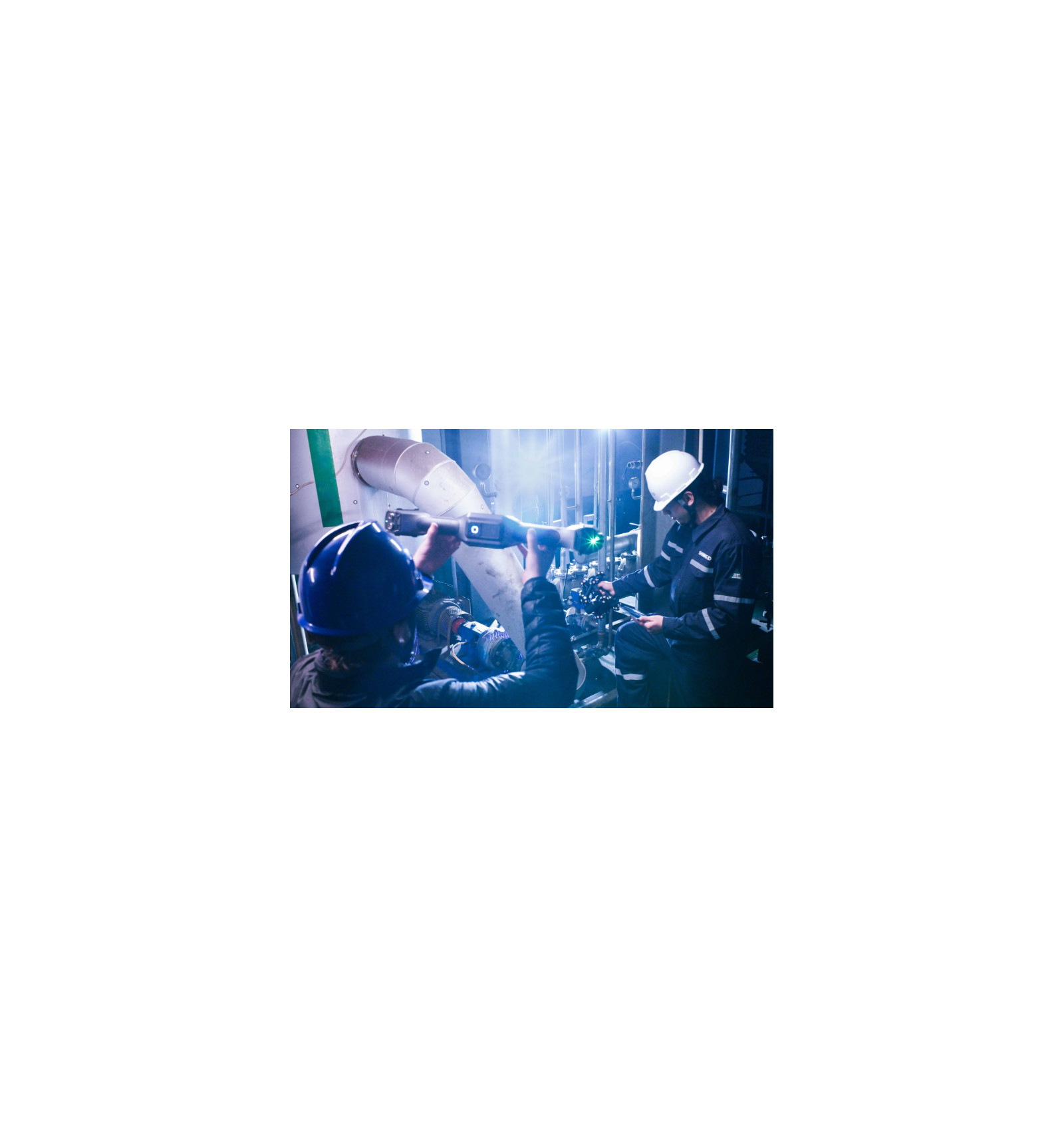

Combina la tecnología de seguimiento óptico sin marcadores con una transmisión de datos inalámbrica de alta velocidad, brindando total libertad de movimiento alrededor de piezas industriales complejas o de gran tamaño.
Precisión Volumétrica Metrológica (Hasta 0.020 mm)
Rendimiento de exactitud de grado metrológico superior, diseñado para tolerancias geométricas exigentes en entornos de fabricación automotriz, aeroespacial, energías y maquinaria pesada.
Tecnología de Láser Azul Multilínea Ultra Eficiente
Capacidad de escaneo de hasta 3,600,000 puntos por segundo utilizando líneas de láser azul cruzadas que capturan fácilmente superficies altamente reflectantes, pulidas o de tonos oscuros sin necesidad de sprays matificantes.
Amplio Volumen de Medición Flexible

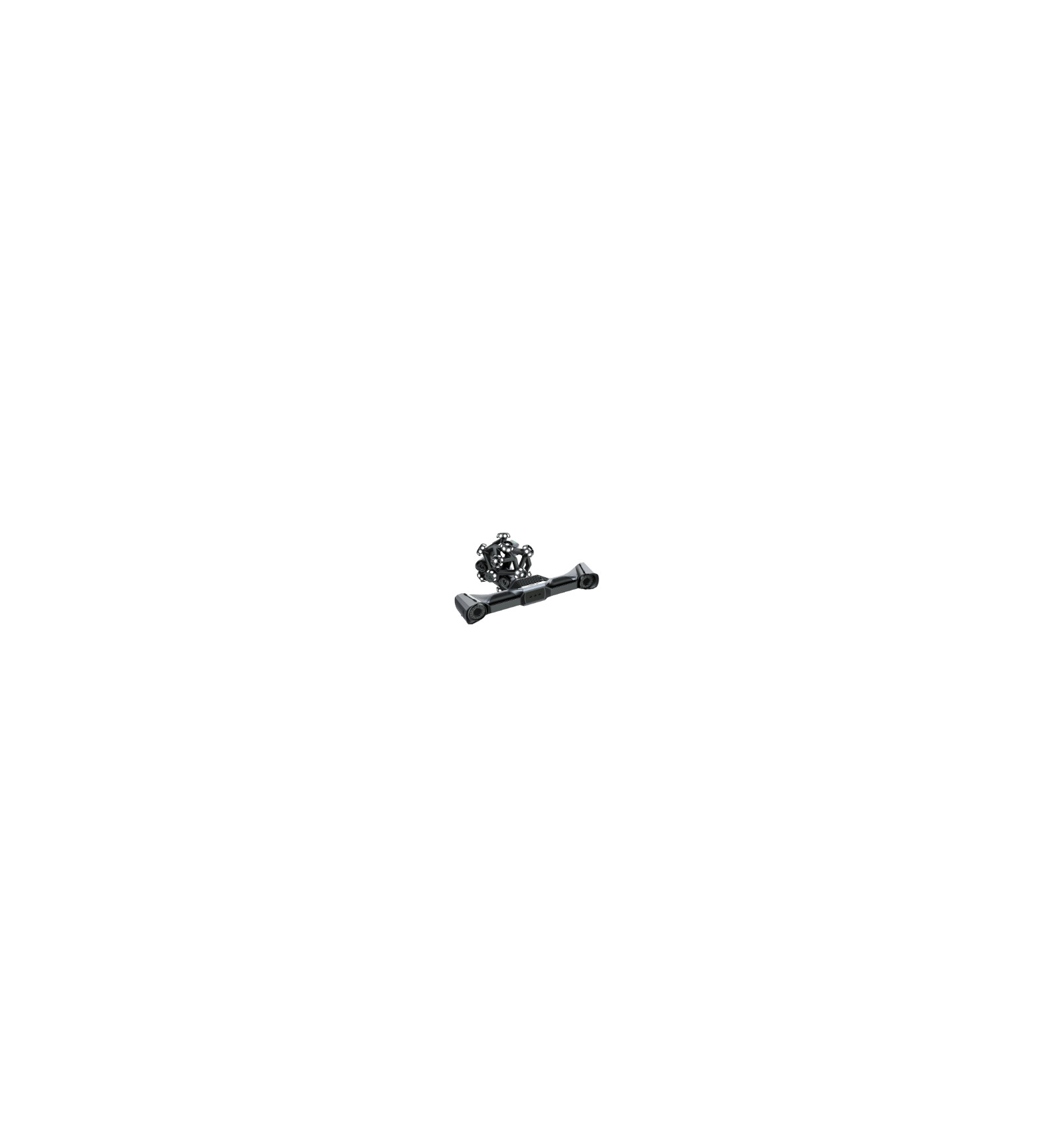

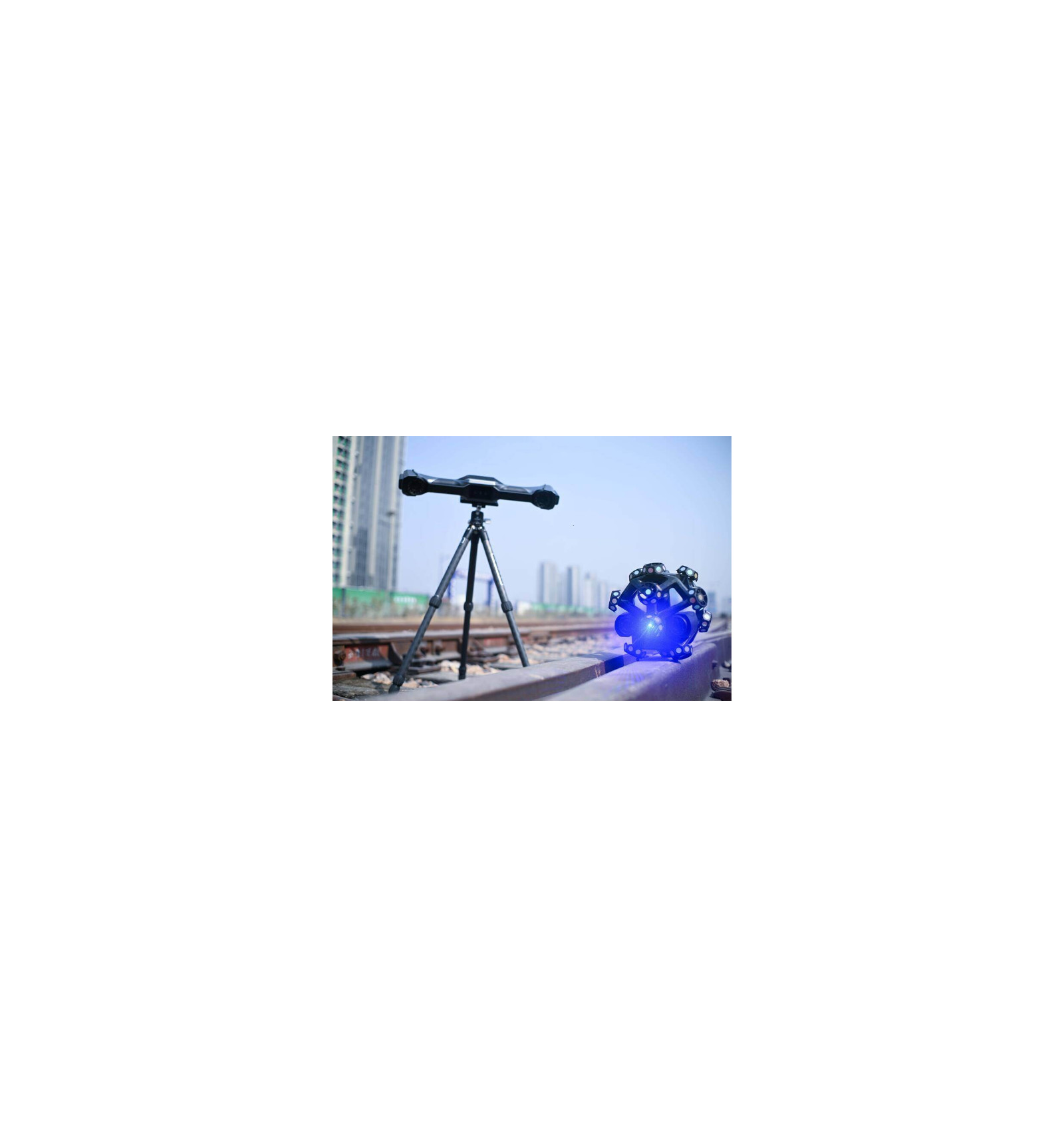

Su unidad de rastreo óptico dinámico sigue la posición de la cabeza de escaneo en tiempo real dentro de un volumen de hasta 6 metros, permitiendo la inspección continua de carrocerías, troqueles y grandes moldes.
Flujo de Trabajo Digital Simplificado e Integrado
Exporta directamente nubes de puntos y mallas poligonales a los principales entornos de metrología e ingeniería como Geomagic Control X / Design X, PolyWorks, Verisurf y SolidWorks.
ESPECIFICACIONES TÉCNICAS
Tecnología de escaneo: Rastreo Óptico Dinámico Inalámbrico & Láser Azul
Precisión volumétrica: Hasta 0.020 mm
Resolución (Distancia entre puntos): Hasta 0.01 mm
Velocidad de escaneo: Hasta 3,600,000 puntos/s
Modo de operación: Inalámbrico / Rastreo dinámico sin marcadores
Volumen de medición rastreado: Hasta 6000 × 6000 × 6000 mm (ampliable)
Conectividad: Wi-Fi Industrial / USB 3.0 / Conexión Inalámbrica de Alta Velocidad
Software compatible: Shining 3D FreeScan System / Geomagic, PolyWorks, SolidWorks
Formatos de salida: STL, OBJ, PLY, ASC, AC, P3
Alimentación: Batería integrada / 100-240 VAC (120 W)
Sistema operativo compatible: Windows 10 / 11 (64-bit)
Shining 3D provee un amplio rango de soluciones en tecnología 3D incluyendo escáneres , impresoras, materiales, servicios de diseño y manufactura así como una plataforma completa de soluciones 3D en la nube. Sus oficinas principales se encuentran en China.
