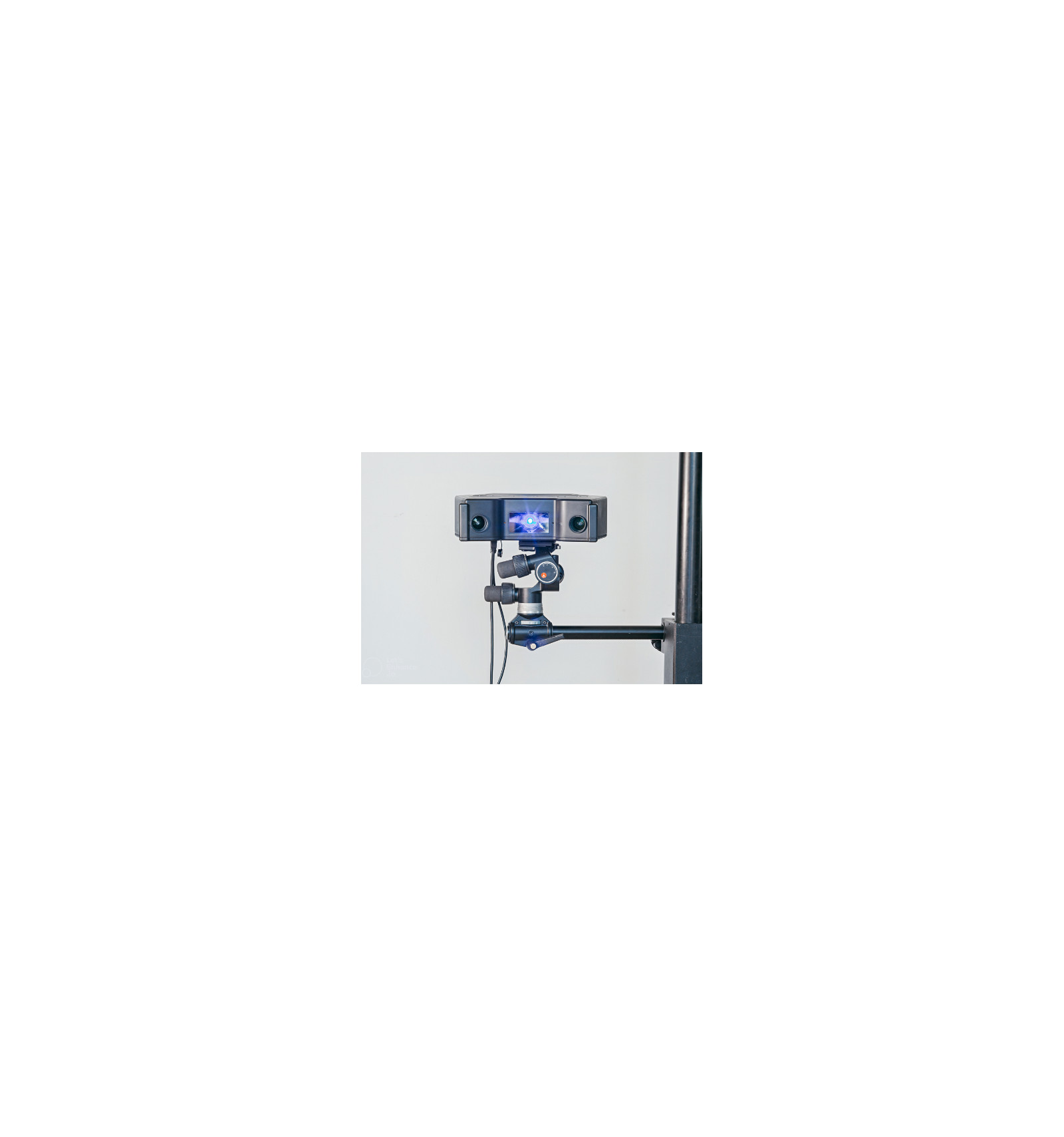

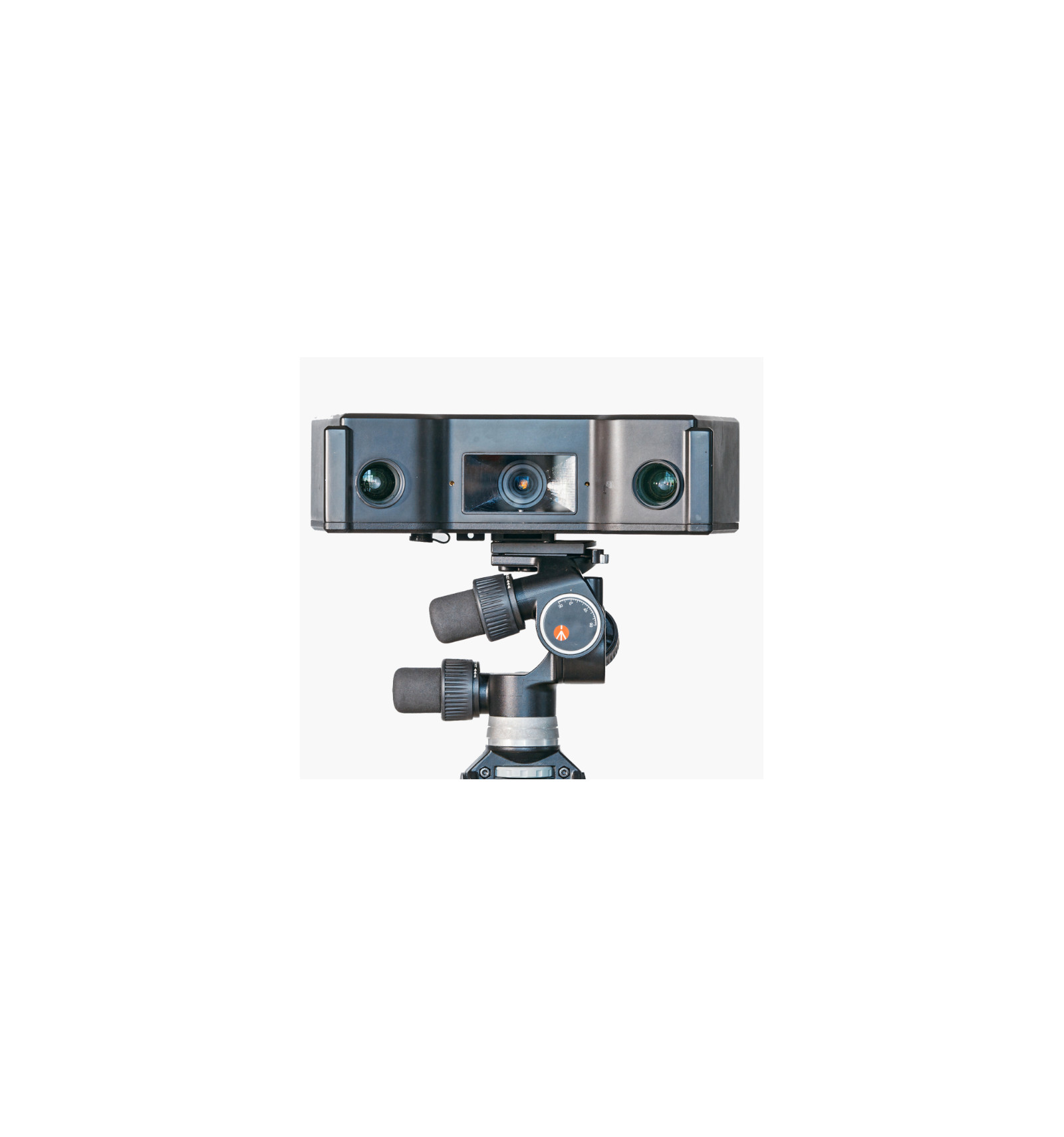

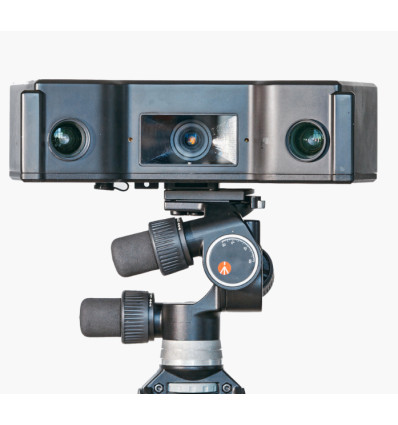

Escáner 3D industrial eviXscan 3D Optima+ M de alta precisión (hasta 0.013 mm bajo VDI/VDE 2634) con tecnología Blue LED y 2 cámaras de 7.1 Mpix. Ofrece velocidad de captura de 1.2 s y área de trabajo de 320 x 190 x 120 mm. Solución de rendimiento avanzado y costo optimizado para metrología e ingeniería inversa.
CARACTERÍSTICAS
Rendimiento Avanzado a un Costo Optimizado
El eviXscan 3D Optima+ M combina tecnología metrológica de vanguardia con un costo de adquisición equilibrado, ofreciendo alta eficiencia operativa para laboratorios de calidad y talleres de ingeniería.
Precisión Metrológica Certificada VDI/VDE 2634
Garantiza una exactitud de hasta 0.013 mm evaluada de acuerdo con el estándar alemán VDI/VDE 2634 Parte 2 (4.1 P), asegurando la fiabilidad en la inspección dimensional de componentes medianos.
Captura Rápida de Datos en 1.2 Segundos
Ejecuta la adquisición completa de la nube de puntos en solo 1.2 segundos por toma, optimizando los tiempos del ciclo de medición y acelerando los procesos de control de calidad.
Sistema Óptico de Doble Cámara de 7.1 Mpix
Equipado con dos cámaras de alta resolución (2x 7.1 Mpix) y fuente de luz azul Blue LED, alcanzando una densidad de puntos de 117 pt/mm² para reproducir con fidelidad bordes y características geométricas complejas.
Versatilidad en Aplicaciones Industriales
Ideal para metrología de producción, verificación de piezas mecanizadas, inspección de moldes, estampado e ingeniería inversa en la industria automotriz, aeroespacial y de manufactura general.
ESPECIFICACIONES TÉCNICAS
Tecnología de escaneo: Luz Estructurada Azul (Blue LED)
Sensores: 2x Cámaras CMOS de 7.1 Mpix
Rango / Campo de medición: 320 x 190 x 120 mm
Precisión de escaneo: Hasta 0.013 mm (Según norma VDI/VDE 2634 Parte 2, 4.1 P)
Densidad de puntos: 117 pt/mm²
Tiempo de escaneo por toma: 1.2 segundos
Formatos de exportación: STL, OBJ, PLY, ASC, BIN
Software incluido: eviXscan 3D Suite
| Tecnología | Luz Estructurada Azul (Blue LED) con Doble Cámara CMOS |
| País de Origen | Polonia |
| Altura | 16.0 cm |
| Anchura | 49.0 cm |
| Profundidad | 22.0 cm |
| Peso | 4.3 kg |
| Volumen de Trabajo | 320 x 190 x 120 mm |
| Voltaje | 100 - 240 V AC / 50-60 Hz |
| Fuente de Poder | Fuente de alimentación externa regulada de grado industrial |
| Peso de objetos soportados | Dependiente de la mesa giratoria o soporte externo utilizado |
| Sistema Operativo | Windows 10 / Windows 11 (64-bit) |
| Software | eviXscan 3D Suite (Licencia de adquisición, alineación y exportación) |
| Conectividad | USB 3.0 / Ethernet de alta velocidad |
| Resolución | Cámaras: 2x 7.1 Mpix (Densidad de puntos: 117 pt/mm²) |
| Precisión | Hasta 0.013 mm (Según norma metrológica VDI/VDE 2634 Parte 2, 4.1 P) |
| Materiales Soportados | Metales, plásticos, resinas, componentes fundidos, moldes y piezas mecánicas |
| Formato de Entrada | Objetos físicos para control de calidad, inspección dimensional e ingeniería inversa |
| Formato de Salida | STL, OBJ, PLY, ASC, BIN |
| Tiempo de Escaneo | 1.2 Segundos por toma |
| Densidad del Modelo | 117 pt/mm² (Alta densidad de nube de puntos optimizada) |
| Campo de Visón | 320 x 190 x 120 mm (Optimizado para piezas de tamaño mediano) |
eviXscan 3D es una marca perteneciente a la empresa Evatronix SA, enfocada en el desarrollo de equipos de escaneo 3D profesionales de alta definición. Sus escáneres utilizan tecnología de precisión óptica mediante luz estructurada (luz azul y blanca), lo que permite capturar geometrías complejas y detalles de alta resolución con tolerancias de precisión industrial.
Sus soluciones están optimizadas para aplicaciones como:
Control de calidad e inspección metrológica: Comparación de piezas físicas contra modelos CAD para detección de desviaciones.
Ingeniería inversa: Captura exacta de piezas complejas o descontinuadas para generar modelos CAD 3D reproducibles.
Prototipado rápido y fabricación aditiva: Creación de modelos digitales listos para impresión 3D o mecanizado CNC.
Automatización industrial: Integración de sistemas de escaneo 3D en líneas de producción automatizadas.
