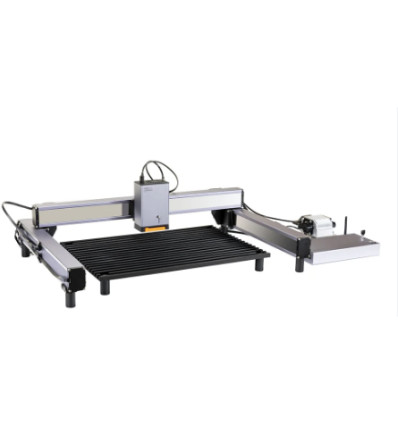

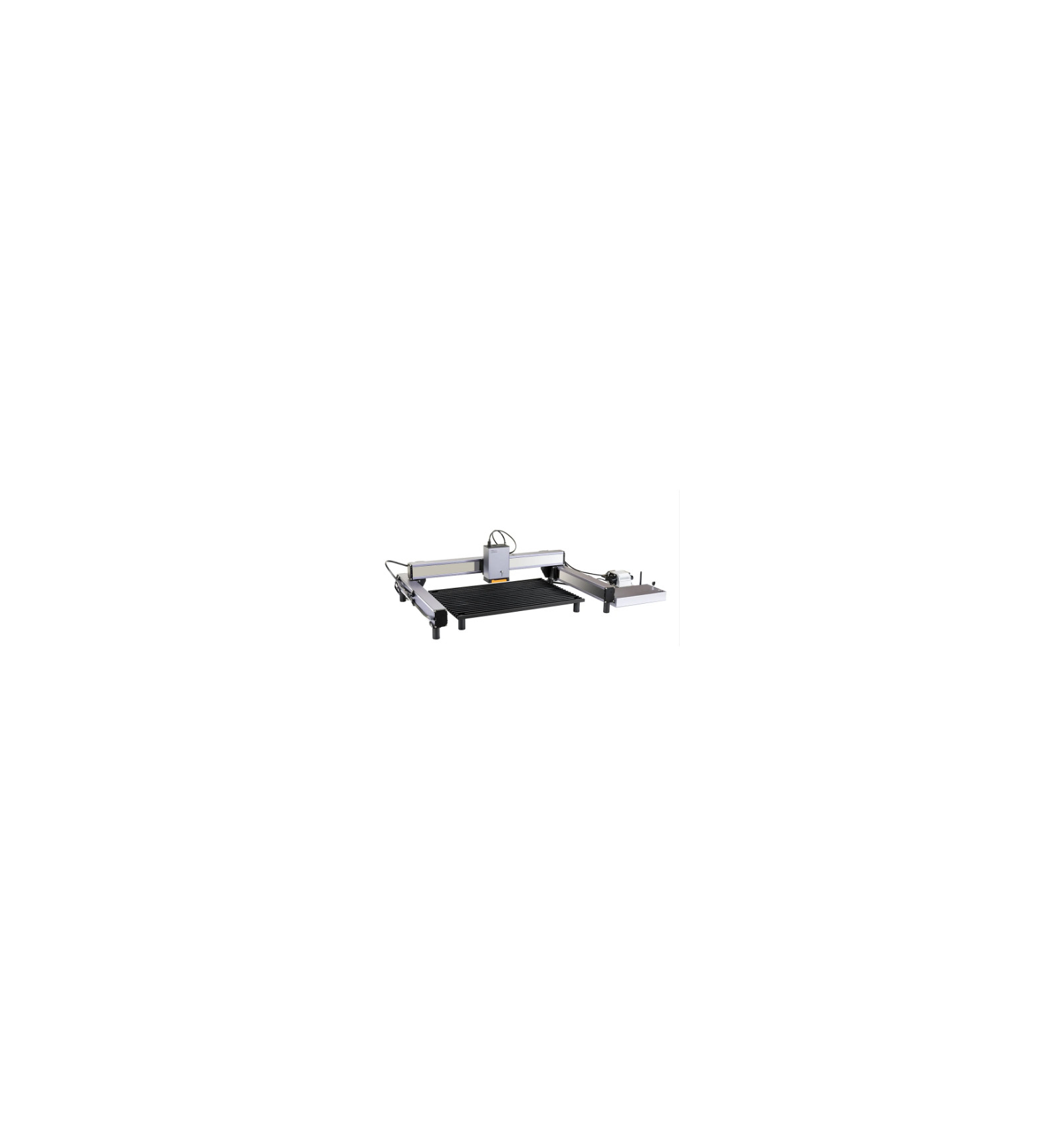

Snapmaker Ray 40W Laser Cutter

CARACTERÍSTICAS

Potencia y Capacidad de Corte Láser

La Snapmaker Ray 40W cuenta con un módulo láser de semiconductor de 450-460 nm con una potencia óptica de salida de 40W (140W de potencia eléctrica del láser y 215W de consumo total del equipo). Su punto láser focalizado de 0.1 mm × 0.15 mm permite lograr cortes limpios y detallados en una sola pasada de hasta 15 mm en triplay de tilo (Basswood Plywood), así como cortar acero inoxidable de 0.1 mm.

Área de Trabajo Ampliada y Chasis Industrial

Diseñada para proyectos de gran volumen como señales, maquetas de arquitectura y mobiliario, ofrece una superficie útil de trabajo de 400 mm × 600 mm. Construida con rieles lineales de grado industrial, garantiza estabilidad y durabilidad operando a velocidades de trabajo de hasta 500 mm/s y velocidades de corte de hasta 20 mm/s. Con sus patas cilíndricas ajustables instaladas, permite alojar piezas con un grosor/altura máxima de hasta 160 mm.

Air Assist Inteligente y Gestión de Humo

Incluye un sistema Air Assist inteligente integrado que inyecta aire directamente en la zona de trabajo. Esto disipa de forma continua los humos, previene el marcado por quemaduras en el material, protege la lente del módulo láser contra la acumulación de suciedad y canaliza las emisiones a través de la mesa en rejilla.

Seguridad Certificada FDA Clase 1

La máquina incluye un cerramiento de protección (Enclosure) con paneles de acrílico café diseñados para filtrar y bloquear los riesgos de la radiación láser. Dispone de un sensor de detección de apertura de puerta que pausa de forma inmediata el trabajo si la cabina se abre. Adicionalmente, cuenta con extractor de humo integrado compatible con purificador de aire.

INDICACIONES Y APLICACIONES CLAVE

• Corte preciso y grabado en madera (tilo, pino, triplay, haya, nogal), MDF y bambú.

• Marcado y grabado en metales (acero inoxidable, aluminio anodizado, metal pintado, hojalata) y corte de láminas de acero inoxidable (0.1 mm).

• Trabajo en materiales diversos: cuero, telas, lienzo, cartón ondulado, acrílico oscuro (excepto azul), vidrio oscuro, piedra, cerámica, jade, mármol y pizarra.

• Proyectos cilíndricos mediante el módulo rotativo opcional (Harmonic Drive).

• Fabricación de maquetas, letreros de puertas, cajas, artículos personalizados y piezas de diseño de gran escala.

RECOMENDACIONES DE USO Y MANTENIMIENTO

1. Operación del Air Assist: Mantenga siempre activo el flujo de aire durante las operaciones de corte para maximizar la vida útil del lente focal y evitar quemaduras.

2. Seguridad e Inspección: Asegúrese de operarla siempre dentro de su Enclosure cerrado para activar la protección de Clase 1 y la extracción de polvo.

3. Mantenimiento Mecánico: Realice una limpieza y lubricación periódica de los rieles lineales industriales para conservar la precisión a velocidades máximas de 500 mm/s.

ESPECIFICACIONES TÉCNICAS

• Marca / Fabricante: Snapmaker

• Modelo: Ray 40W Laser Engraver and Cutter

• Tipo de Láser: Semiconductor de 450 - 460 nm

• Potencia Óptica de Salida Láser: 40W

• Potencia Eléctrica Láser: 140W

• Consumo Eléctrico de la Máquina: 215W (sin accesorios)

• Tamaño del Punto Láser: 0.1 mm × 0.15 mm

• Área de Trabajo (Ancho x Profundidad): 400 × 600 mm

• Altura Máxima de Pieza: 160 mm (con dos juegos de patas cilíndricas)

• Velocidad Máxima de Trabajo: 500 mm/s

• Velocidad Máxima de Corte: 20 mm/s

• Grosor de Corte de Pasada Única: 15 mm (Triplay de tilo)

• Dimensiones sin Enclosure (Ancho x Profundidad x Alto): 849 × 600 × 303 mm

• Dimensiones con Enclosure (Ancho x Profundidad x Alto): 933 × 665 × 417 mm

• Peso sin Enclosure: 15.06 kg

• Certificación de Seguridad: Clase 1 por la FDA

• Conectividad: Wi-Fi, USB

• Software Compatible: Snapmaker Luban, LightBurn

• Formatos de Archivo Diseños: STL, SVG, JPEG, PNG, JPG, BMP, DXF, SNAPLZR

• Formatos de Procesamiento: NC
