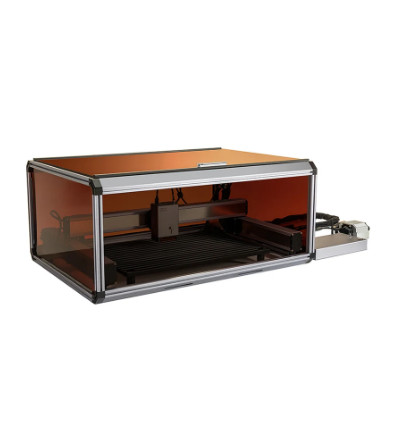

Snapmaker Ray 20W Laser Cutter

CARACTERÍSTICAS

Potencia y Precisión Láser de 20W

La Snapmaker Ray 20W está equipada con un módulo láser de semiconductor de 450-460 nm con una potencia óptica de salida de 20W (65W de potencia eléctrica del láser y 140W de consumo total del equipo). Presenta un punto láser fino de 0.08 mm × 0.1 mm que logra grabados de ultra alta definición y realiza cortes precisos de hasta 10 mm en una sola pasada en triplay de tilo (Basswood Plywood).

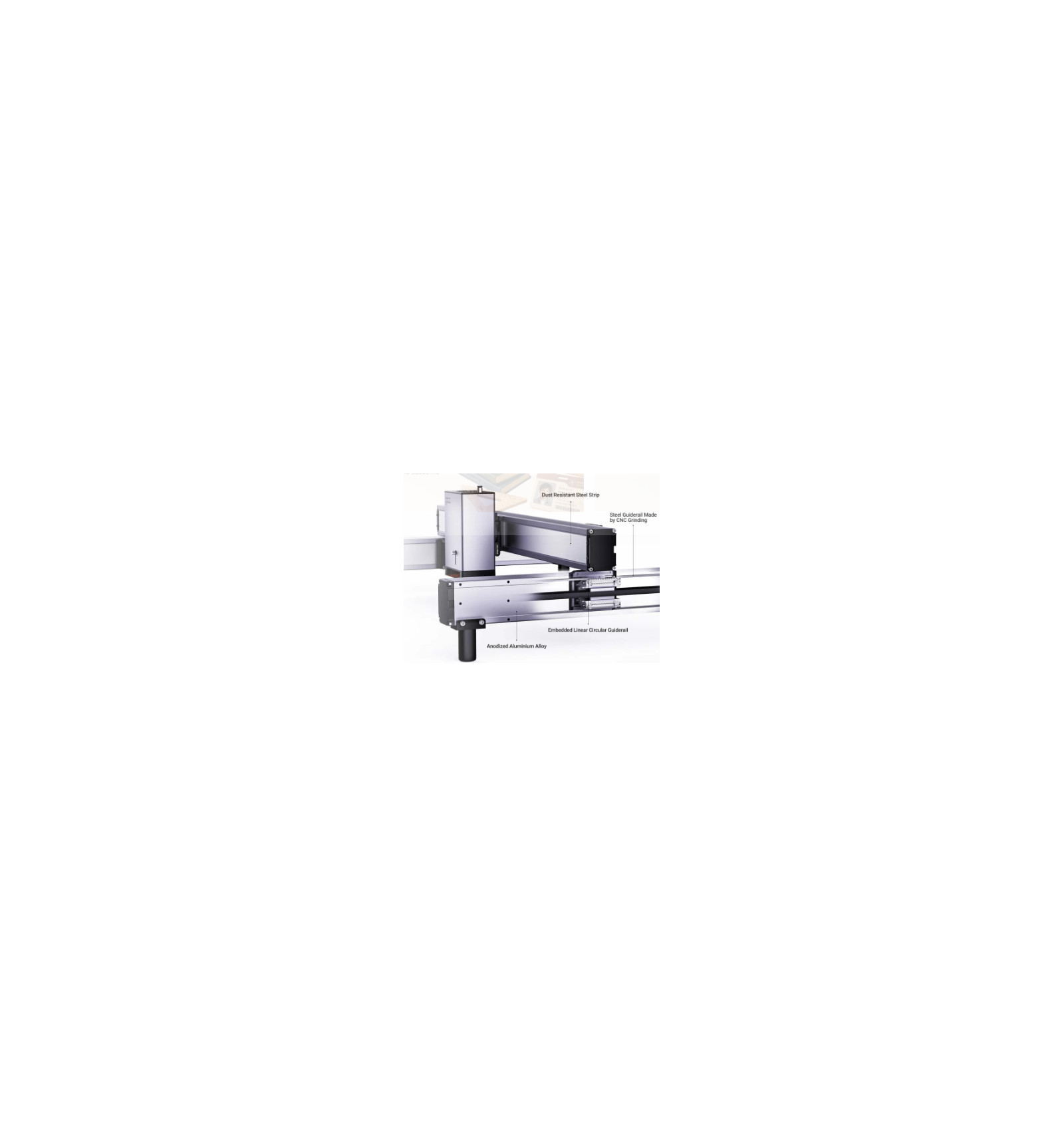

Gran Área de Trabajo y Rieles Industriales

Ofrece una amplia superficie útil de trabajo de 400 mm × 600 mm ideal para proyectos de gran formato como maquetas, señalización y decoración. Diseñada con rieles lineales de grado industrial para garantizar máxima estabilidad y durabilidad, alcanza velocidades de trabajo de hasta 500 mm/s y velocidades de corte de hasta 10 mm/s. Mediante sus patas cilíndricas elevadoras, permite procesar materiales con un grosor/altura de hasta 160 mm.

Sistema Air Assist Inteligente Integrado

Incluye un sistema Air Assist inteligente que inyecta aire continuo a la zona de corte. Esto disipa los humos, evita las quemaduras y el carbonizado en los bordes del material, protege el lente del módulo láser contra la acumulación de residuos y encauza las emisiones hacia la mesa en rejilla.

Certificación de Seguridad FDA Clase 1

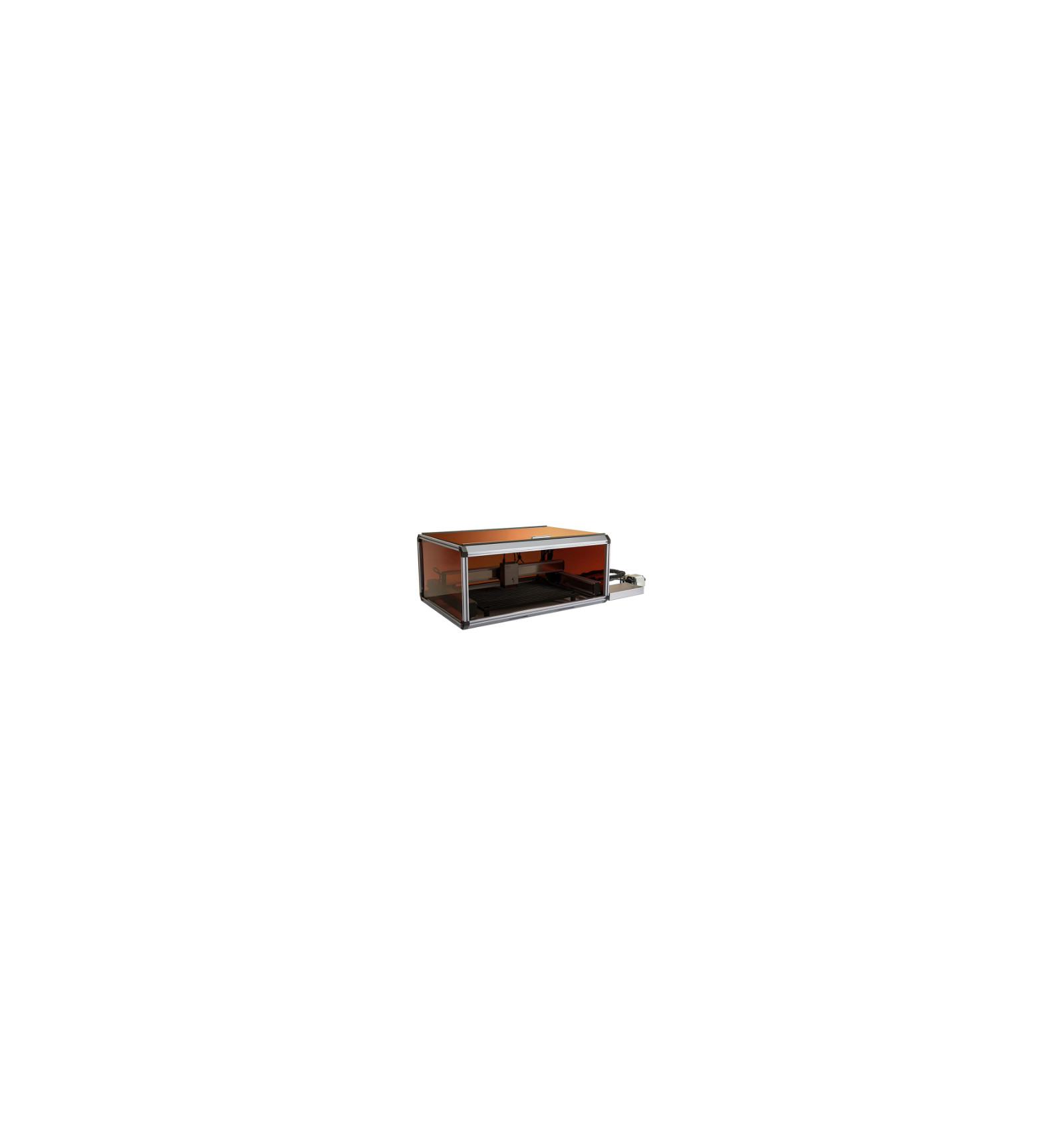

Cuenta con un cerramiento (Enclosure) protector con paneles de acrílico café que bloquean la radiación láser peligrosa. Integra un sensor de detección en la puerta que detiene de manera automática el trabajo si la cabina se abre durante el funcionamiento. Incorpora además extracción de humo compatible con el purificador de aire de la marca.

INDICACIONES Y APLICACIONES CLAVE

• Corte y grabado de alta precisión en madera (tilo, pino, triplay, haya, nogal), MDF y bambú.

• Marcado y grabado en metales (aluminio anodizado, acero inoxidable, metal pintado, hojalata).

• Trabajo en materiales diversos: cuero, telas, lienzo, cartón ondulado, acrílico oscuro (excepto azul), vidrio oscuro, piedra, cerámica, jade, mármol y pizarra.

• Proyectos en objetos cilíndricos mediante el módulo rotativo opcional (Harmonic Drive).

• Elaboración de maquetas arquitectónicas, letreros, regalos personalizados y piezas decorativas.

RECOMENDACIONES DE USO Y MANTENIMIENTO

1. Uso del Air Assist: Mantenga habilitado el flujo de aire durante los procesos de corte para extender la vida útil del lente focal y lograr bordes limpios sin quemaduras.

2. Seguridad en Gabinete: Operar siempre la máquina con la cabina cerrada para asegurar la protección Clase 1 y habilitar el sensor de parada automática por apertura de puerta.

3. Limpieza Mecánica: Realice mantenimiento y lubricación periódica sobre los rieles lineales de precisión para mantener un desplazamiento suave a velocidades de hasta 500 mm/s.

ESPECIFICACIONES TÉCNICAS

• Marca / Fabricante: Snapmaker

• Modelo: Ray 20W Laser Engraver and Cutter

• Tipo de Láser: Semiconductor de 450 - 460 nm

• Potencia Óptica de Salida Láser: 20W

• Potencia Eléctrica Láser: 65W

• Consumo Eléctrico de la Máquina: 140W (sin accesorios)

• Tamaño del Punto Láser: 0.08 mm × 0.1 mm

• Área de Trabajo (Ancho x Profundidad): 400 × 600 mm

• Altura Máxima de Pieza: 160 mm (con dos juegos de patas cilíndricas)

• Velocidad Máxima de Trabajo: 500 mm/s

• Velocidad Máxima de Corte: 10 mm/s

• Grosor de Corte de Pasada Única: 10 mm (Triplay de tilo)

• Dimensiones sin Enclosure (Ancho x Profundidad x Alto): 849 × 600 × 278 mm

• Dimensiones con Enclosure (Ancho x Profundidad x Alto): 933 × 665 × 417 mm

• Peso sin Enclosure: 14.6 kg

• Certificación de Seguridad: Clase 1 por la FDA

• Conectividad: Wi-Fi, USB

• Software Compatible: Snapmaker Luban, LightBurn

• Formatos de Archivo Diseños: STL, SVG, JPEG, PNG, JPG, BMP, DXF, SNAPLZR

• Formatos de Procesamiento: NC

Snapmaker se dedica a proporcionar un sistema modular que permita a todos crear cosas fácilmente con impresión 3D, grabado / corte láser y tallado CNC.
