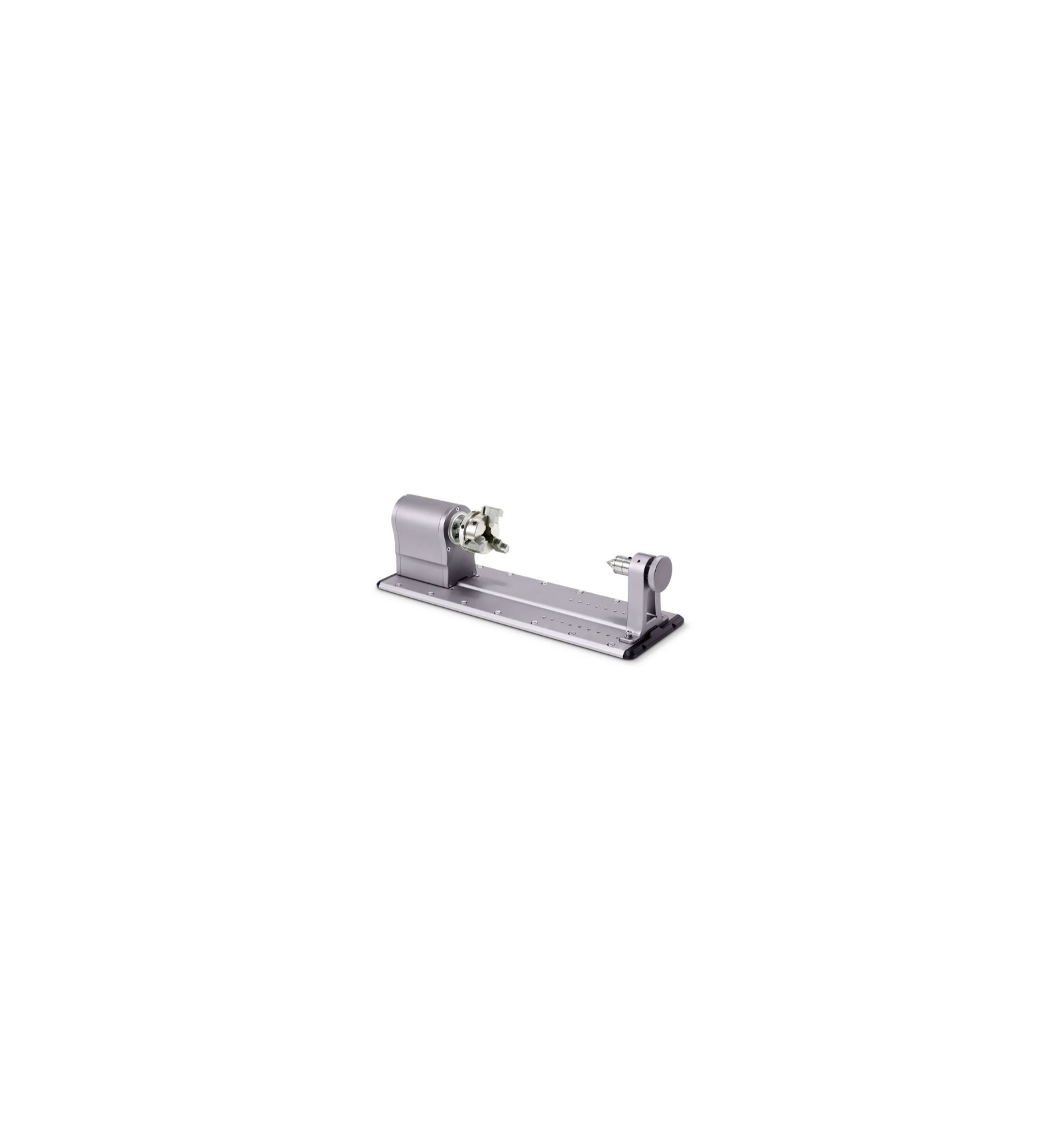

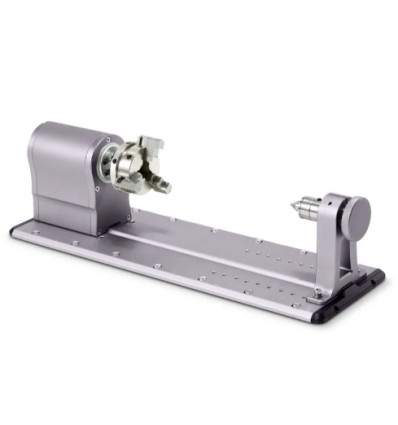

Módulo Giratorio Snapmaker

CARACTERÍSTICAS

Sistema de Mecanizado Strain Wave (Harmonic Drive) de Ultra Precisión

Incorpora un avanzado sistema de engranajes de onda de deformación (Strain Wave) con una reducción de velocidad de 100:1. Esto permite transformar la velocidad del motor en un torque de alta precisión, logrando giros con un ángulo mínimo de 0.1° y un control de resolución desde 0.2°. Es ideal para trabajar sobre superficies irregulares, esculpir miniaturas o realizar detalles finos sin desviaciones.

Mecanizado CNC Rotativo y Grabado Láser de 4 Ejes

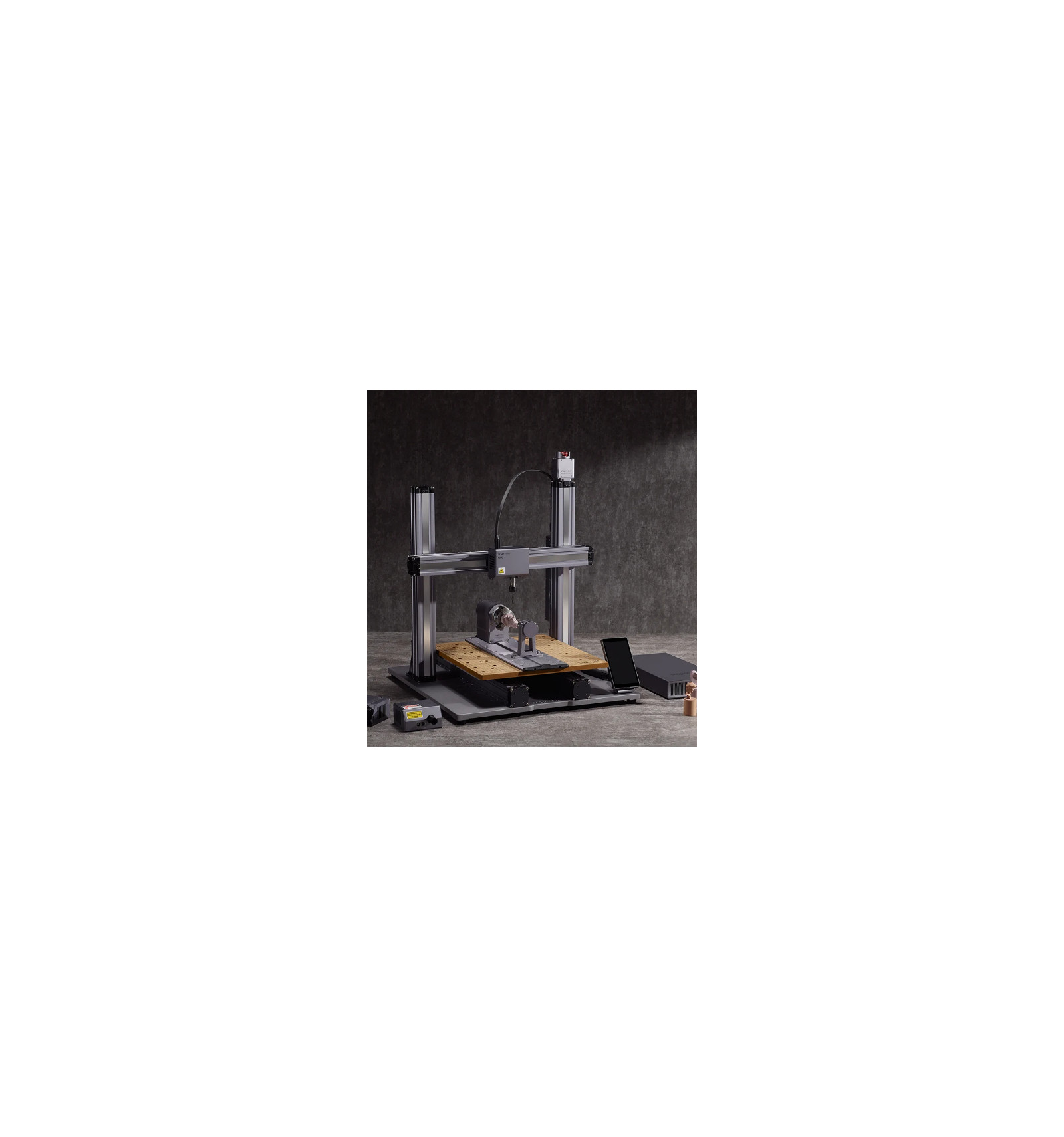

Convierte tu equipo Snapmaker en un potente centro de mecanizado de 4 ejes mediante la interacción simultánea de los ejes X, Y, Z y B. Permite crear esculturas 3D complejas, objetos huecos, grabados cilíndricos y patrones de filigrana. Elimina los problemas habituales de la impresión 3D FDM/SLA como la necesidad de soportes, hilos de plástico o desplazamiento de capas.

Velocidad y Control Intuitivo con Origin Assistant

Ofrece una rotación continua de 360° con una velocidad angular máxima de 45°/s. La interfaz de pantalla táctil integra la función Origin Assistant, la cual guía paso a paso en la preconfiguración de brocas CNC, ajuste de orígenes, compensación de altura en Z y montaje del material mediante modos Asistido o Manual.

Diseño Robusto en Aluminio Anodizado y Amplia Compatibilidad

Construido en aleación de aluminio de grado aeronáutico anodizado en acabado gris metalizado para máxima durabilidad y estabilidad estructural. El mandril de tres mordazas admite piezas de hasta 170 mm de longitud con contrapunto (225 mm sin contrapunto en modelo A350) y 68 mm de radio. Es totalmente compatible con el software gratuito Snapmaker Luban, Fusion 360 y Vectric Aspire.

INDICACIONES Y APLICACIONES CLAVE

• Escultura y tallado CNC de 4 ejes para miniaturas, estatuillas, figuras complejas y piezas artísticas.

• Grabado y marcado láser cilíndrico o curvo sobre objetos de madera, cuero, plástico o bambú.

• Fabricación de componentes cilíndricos huecos, portavelas y piezas técnicas.

• Mecanizado preciso sobre materiales como madera, plásticos, cera de fundición, tableros de modelismo y acrílicos opacos.

RECOMENDACIONES DE USO Y MANTENIMIENTO

1. Configuración de Origen: Utilice la herramienta Origin Assistant en la pantalla táctil para calibrar correctamente los desplazamientos del eje Z y evitar colisiones de la broca contra el mandril.

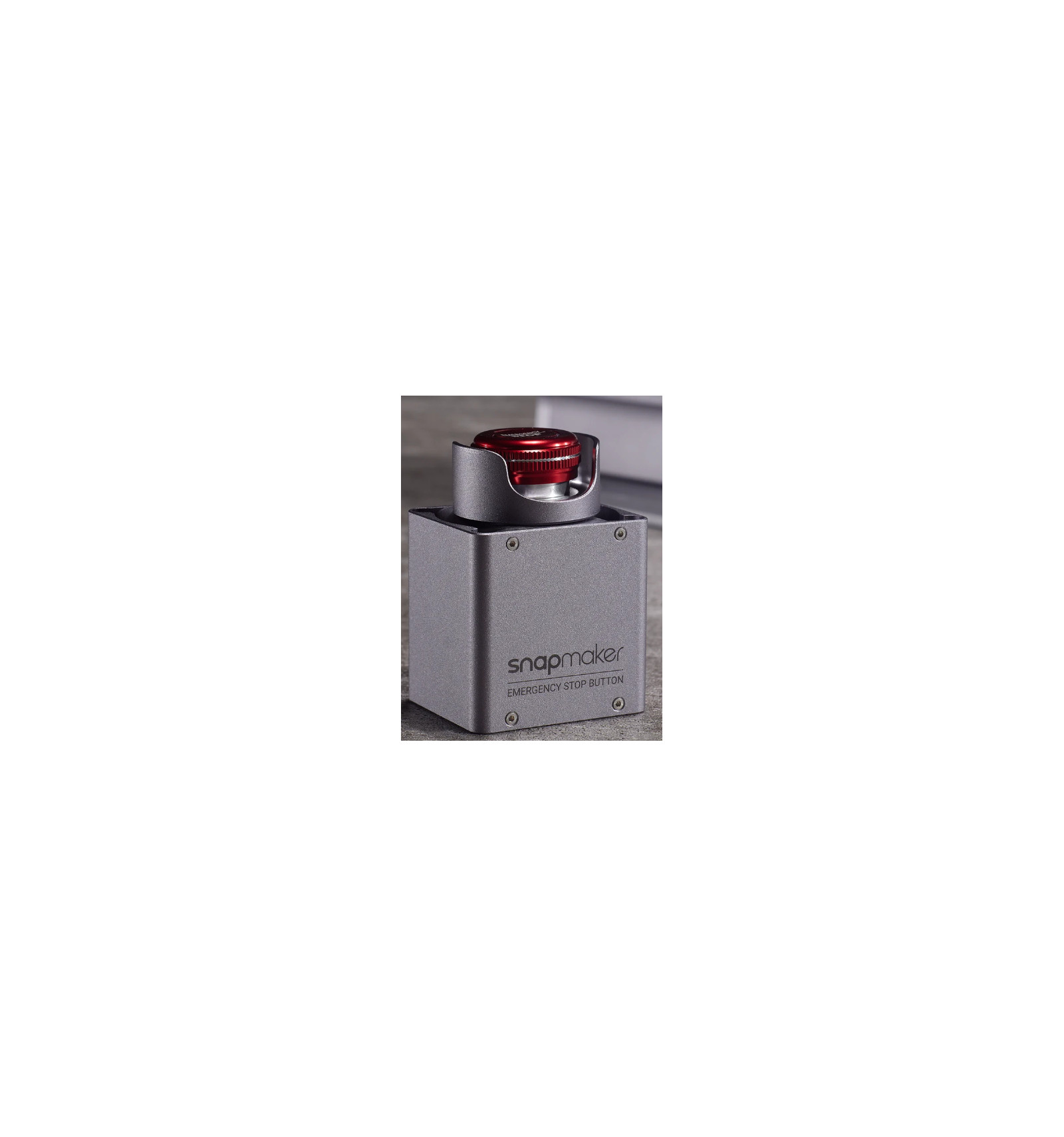

2. Seguridad Operativa: Se recomienda combinar el módulo con el botón de parada de emergencia Snapmaker para detener la operación de forma instantánea ante cualquier eventualidad.

3. Mantenimiento del Mandril: Ajuste las mordazas de sujeción (rangos de radio de 1 a 30 mm hacia el interior y de 10 a 50 mm hacia el exterior) utilizando las llaves incluidas. Limpie los residuos de viruta CNC de la base tras cada sesión.

ESPECIFICACIONES TÉCNICAS

• Producto: Módulo Giratorio Snapmaker (Harmonic Drive)

• Compatibilidad de Hardware: Snapmaker 2.0 (A250, A350, A250T, A350T), Snapmaker Artisan, Snapmaker Ray

• Compatibilidad de Software: Snapmaker Luban, Autodesk Fusion 360, Vectric Aspire

• Sistema de Reducción: Engranajes Strain Wave con conversión 100:1

• Tipo de Rotación: 360° continuo

• Velocidad Angular Máxima: 45°/s

• Precisión Angular: 0.1° (Control preciso de 0.2°)

• Material de la Estructura: Aleación de aluminio anodizado de grado aeronáutico

• Dimensiones Versión A250: 120 mm (ancho) × 284 mm (profundidad) × 108 mm (alto)

• Dimensiones Versión A350: 120 mm (ancho) × 384 mm (profundidad) × 108 mm (alto)

• Peso Neto: 2.2 kg (A250) / 2.4 kg (A350)

• Tamaño Máx. de Material (con contrapunto): 70 mm largo × 68 mm radio (A250) / 170 mm largo × 68 mm radio (A350)

• Tamaño Máx. de Material (sin contrapunto): 125 mm largo × 68 mm radio (A250) / 225 mm largo × 68 mm radio (A350)

• Rango de Sujeción Interior: Radio de 1 a 30 mm

• Rango de Sujeción Exterior: Radio de 10 a 50 mm

• Materiales Compatibles (CNC): Madera, cartón para modelismo, plástico, bambú, cera, entre otros

• Materiales Compatibles (Láser): Madera, cuero, plástico, tela, papel, acrílico opaco

• Formatos de Archivo Aceptados: .stl, .bmp, .svg, .dxf, .jpg, .jpeg, .png

Snapmaker se dedica a proporcionar un sistema modular que permita a todos crear cosas fácilmente con impresión 3D, grabado / corte láser y tallado CNC.
